問題描述

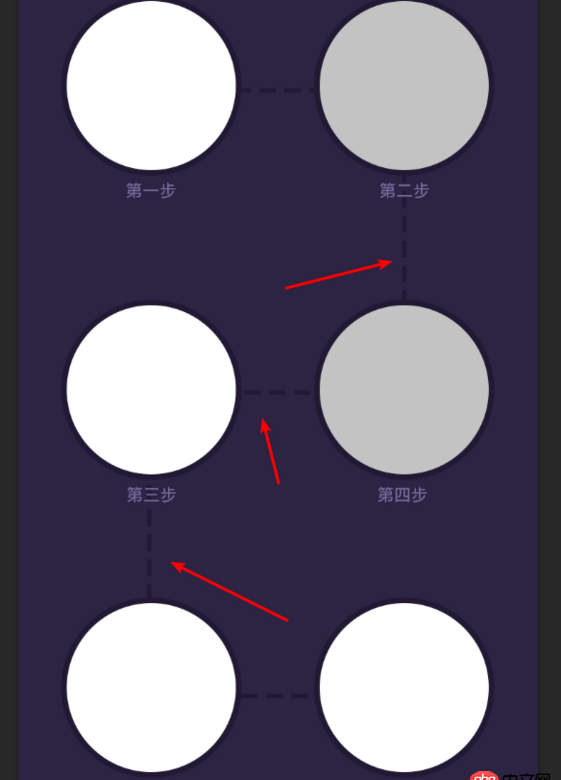

如下圖

問題解答

將每四個圈看作一個矩形的四個頂點，虛線則可以用 border-style dashed 來實現。

然后整個頁面就是由一個個這樣的矩形豎向堆起來，每個矩形里放兩個頂點，分別絕對定位放到矩形的左上角和右上角。

https://codepen.io/straybugs/...

沒有純橫豎的遞進關係，看起來十分彆扭。各層的關係不是用指針去關聯而是看下面的步數，差評。而且出現兩個暗背景流程說明，不知用意總體體驗太差，尤其說明流程左右太狹隘，好影響用戶的關注。

background-imagecanvas偽類

如果固定寬度我可能會把線條丟到背景里去，哈哈哈

width || height : calc 動態計算線條寬度， 這個黑色線條可以使用偽元素，::before ::after 他們的父類都是宿主元素. canvas我感覺有點大材小用，用css完全可以實現。

1.帶圖切是一種辦法。2.或者用布局的額外p做定位，用border：1px dashed ＃000，來做樣式。。即可。3.用css偽類來實現。

如果是IE8以后的瀏覽器用偽類來實現

p:after { content : ''; display : block; position:absolute; background : url(); //把圖片換好就行，如果支持css3的話一張圖片就行了，可以自行旋轉}

如果兼容以前的瀏覽器就只能用p來模擬一波了，看你個人需求。

支持用 canvas 的同學，退一步可以用圖片來切圖。

先使用ul li float浮動，再寫一個類.bg{position:relitive},寫倆個偽類，分別為橫線和豎線，根據設計稿進行定位就好了
