目前有一張tif格式的柵格影像，需要在web地圖上進行展示，使用動態切片WMS的方式，渲染速度比較慢，而且大的時候會出現模糊的問題。并且后面需要做多期影像的切換，渲染與加載效率也值得關注。

計劃是使用柵格轉矢量的方式，將柵格數據轉為矢量shp文件，然后進行矢量切片，使用Mapbox進行前端動態渲染。在網上查詢了很多資料，有人說使用d3-contour在node.js中生成或者使用rasterio在python中進行轉換，整體過程都比較麻煩，很不易實現。最終選定了使用GDAL進行柵格轉矢量的方法，代碼比較簡單。原始tif影像（12.8MB）如下：

GDAL中柵格轉矢量的函數主要是以下兩個，二者的參數沒有任何區別，只是功能有區別：

FPolygonize(*args, **kwargs)

FPolygonize(Band srcBand, Band maskBand, Layer outLayer, int iPixValField, char options=None, GDALProgressFunc callback=0, void * callback_data=None) -> int

將每個像元轉成一個矩形。

Polygonize(*args, **kwargs) **

Polygonize(Band srcBand, Band maskBand, Layer outLayer, int iPixValField, char ** options=None, GDALProgressFunc callback=0, void * callback_data=None) -> int

將每個像元轉成一個矩形，然后將相似的像元進行合并。

from osgeo import gdal, ogr, osrimport osimport datetimeimport numpy as nppath = 'Z_NAFP20210727.tif'if __name__ == ’__main__’: start_time = datetime.datetime.now() inraster = gdal.Open(path) # 讀取路徑中的柵格數據 inband = inraster.GetRasterBand(1) # 這個波段就是最后想要轉為矢量的波段，如果是單波段數據的話那就都是1 prj = osr.SpatialReference() prj.ImportFromWkt(inraster.GetProjection()) # 讀取柵格數據的投影信息，用來為后面生成的矢量做準備 outshp = path[:-4] + '.shp' # 給后面生成的矢量準備一個輸出文件名，這里就是把原柵格的文件名后綴名改成shp了 drv = ogr.GetDriverByName('ESRI Shapefile') if os.path.exists(outshp): # 若文件已經存在，則刪除它繼續重新做一遍drv.DeleteDataSource(outshp) Polygon = drv.CreateDataSource(outshp) # 創建一個目標文件 Poly_layer = Polygon.CreateLayer(path[:-4], srs=prj, geom_type=ogr.wkbMultiPolygon) # 對shp文件創建一個圖層，定義為多個面類 newField = ogr.FieldDefn(’value’, ogr.OFTReal) # 給目標shp文件添加一個字段，用來存儲原始柵格的pixel value,浮點型， Poly_layer.CreateField(newField) gdal.Polygonize(inband, None, Poly_layer, 0) # 核心函數，執行的就是柵格轉矢量操作 # gdal.FPolygonize(inband, None, Poly_layer, 0) # 只轉矩形，不合并 Polygon.SyncToDisk() Polygon = None end_time = datetime.datetime.now() print('Succeeded at', end_time) print('Elapsed Time:', end_time - start_time) # 輸出程序運行所需時間轉換效果 使用FPolygonize

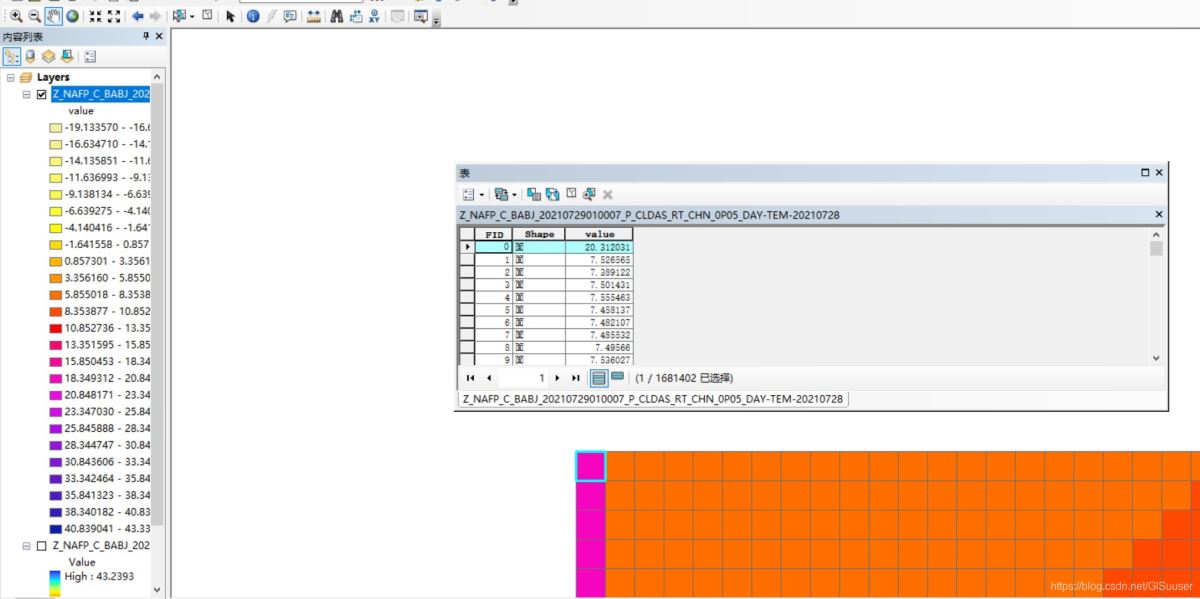

轉換之后的矢量數據有270MB，非常大，打開非常卡

合并之后的矢量數據有48MB，相對第一種方法數據量大大減少
