一、利用直方圖的方式進行批量的圖片缺陷檢測（方法簡單）

二、步驟（完整代碼見最后）

2.1灰度轉換（將原圖和要檢測對比的圖分開灰度化）

灰度化的作用是因?yàn)楹竺娴闹狈綀D比較需要以像素256為基準進行相關性比較

img = cv2.imread('0.bmp')#原圖灰度轉換gray = cv2.cvtColor(img, cv2.COLOR_RGB2GRAY)#循環要檢測的圖，均灰度化for i in range(1, 6): t1=cv2.cvtColor(cv2.imread(str(i)+'.bmp'),cv2.COLOR_RGB2GRAY)

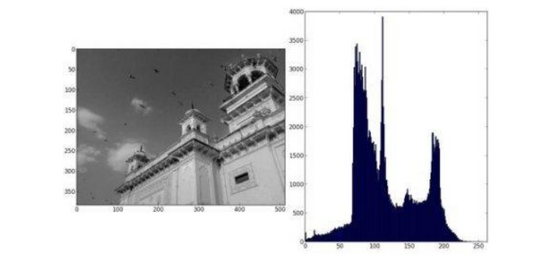

2.2 直方圖計算（結果其實是二維的圖表--用畫圖的方式展示）

calcHist參數講解

第一個參數： 必須為列表[],哪怕只有一個圖片 ，image輸入圖像 channels:：傳入圖像的通道， 如果是灰度圖像，那就不用說了，只有一個通道，值為0 ，如果是彩色圖像（有3個通道），那么值為0,1,2,中選擇一個，對應著B(niǎo)GR各個通道。這個值也得用[]傳入。 mask：掩膜圖像。 如果統計整幅圖，那么為none 。主要是如果要統計部分圖的直方圖，就得構造相應的炎掩膜來計算。 histSize：灰度級的個數， 需要中括號，比如[256] ranges:像素值的范圍， 通常[0,256] ，有的圖像如果不是0-256，比如說你來回各種變換導致像素值負值、很大，則需要調整后才可以。

#直方圖計算的函數，反應灰度值的分布情況 hist = cv2.calcHist([gray], [0], None, [256], [0.0,255.0])

h1 = cv2.calcHist([t1], [0], None, [256], [0.0,255.0])

2.3 相關性比較

cv2.compareHist(H1, H2, method)

其中：

H1，H2 分別為要比較圖像的直方圖 method - 比較方式 比較方式 相關性比較 (method=cv.HISTCMP_CORREL) 值越大，相關度越高，最大值為1，最小值為0-----------------------只用一種固然不是很?chē)?yán)謹，但這里做示范，把閾值調高也差不多（ 取大于等于0.9 ） 卡方比較(method=cv.HISTCMP_CHISQR 值越小，相關度越高，最大值無上界，最小值0 巴氏距離比較(method=cv.HISTCMP_BHATTACHARYYA) 值越小，相關度越高，最大值為1，最小值為0 #相關性計算，采用相關系數的方式 result = cv2.compareHist(hist,h1,method=cv2.HISTCMP_CORREL)

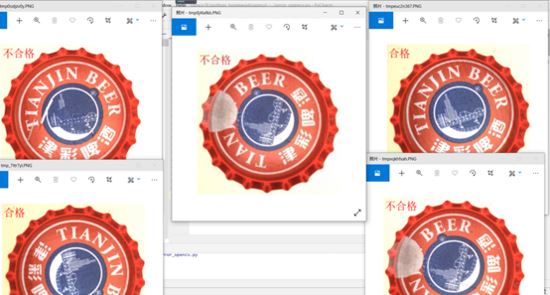

2.4 展示結果（判斷閾值）

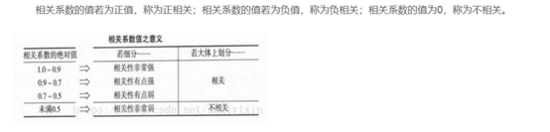

相關系數含義參考表

im = Image.open(str(i) + '.bmp') draw = ImageDraw.Draw(im) fnt = ImageFont.truetype(r’C:WindowsFontssimsun.ttc’, 30) #這里視作》=0.9認為相似，即合格 if result >=0.9: draw.text((5, 10), u’合格’, fill=’red’, font=fnt) else: draw.text((5, 10), u’不合格’, fill=’red’, font=fnt) im.show('result' +str(i) + '.png')

三、完整代碼

# -*- coding: UTF-8 -*-import cv2from PIL import Image, ImageDraw, ImageFontimg = cv2.imread('0.bmp')#原圖灰度轉換gray = cv2.cvtColor(img, cv2.COLOR_RGB2GRAY)for i in range(1, 6): t1=cv2.cvtColor(cv2.imread(str(i)+'.bmp'),cv2.COLOR_RGB2GRAY) #直方圖計算的函數，反應灰度值的分布情況 hist = cv2.calcHist([gray], [0], None, [256], [0.0,255.0]) h1 = cv2.calcHist([t1], [0], None, [256], [0.0,255.0]) #相關性計算，采用相關系數的方式 result = cv2.compareHist(hist,h1,method=cv2.HISTCMP_CORREL) im = Image.open(str(i) + '.bmp') draw = ImageDraw.Draw(im) fnt = ImageFont.truetype(r’C:WindowsFontssimsun.ttc’, 30) #這里視作》=0.9認為相似，即合格 if result >=0.9: draw.text((5, 10), u’合格’, fill=’red’, font=fnt) else: draw.text((5, 10), u’不合格’, fill=’red’, font=fnt) im.show('result' +str(i) + '.png')

參考博文：

Python-Opencv中用compareHist函數進行直方圖比較進行對比圖片：

https://www.jb51.net/article/184210.htm

OpenCV-Python 直方圖-1：查找、繪制和分析｜二十六： http://baijiahao.baidu.com/s?id=1655424859576397139&wfr=spider&for=pc希望幫助能大家理解直方圖以及比較函數作用??！!
