在圖像裁剪操作中，opencv和pillow兩個庫都具有相應的函數，但是這兩個庫中的函數僅僅能對與圖片平行的矩形進行裁剪操作，如果想要對目標的最小外接矩形進行裁剪該如何操作呢？如下所示：

具體處理該問題的思路如下：

計算最小外接矩形的四個點的坐標，旋轉角度 將原圖像進行旋轉，旋轉角度為最小外接矩形的角度 將四個點的坐標進行映射，求出被旋轉后圖像的四個點的坐標 利用這四個點對圖像進行裁剪

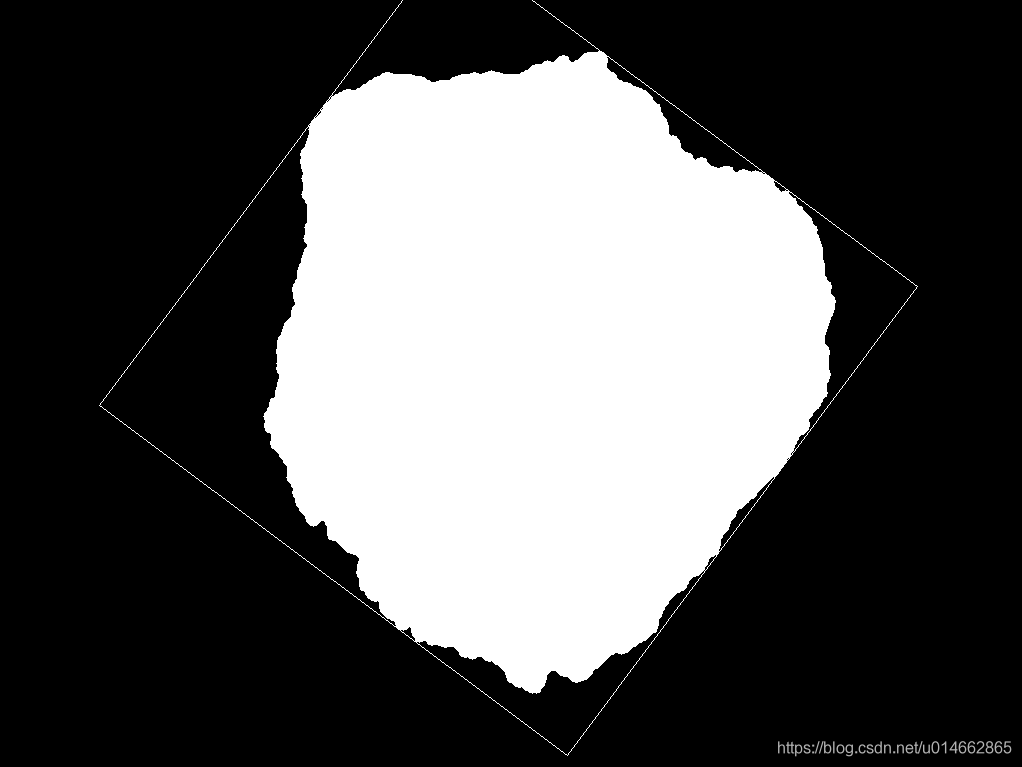

圖像原圖如下：

1 求出該區域的最小外接矩形，并且得到外接矩形的四個點的坐標和旋轉角度。

rect = cv2.minAreaRect(self.contours[0])#rect為[(旋轉中心x坐標，旋轉中心y坐標)，(矩形長，矩形寬),旋轉角度]box_origin = cv2.boxPoints(rect)#box_origin為[(x0,y0),(x1,y1),(x2,y2),(x3,y3)]

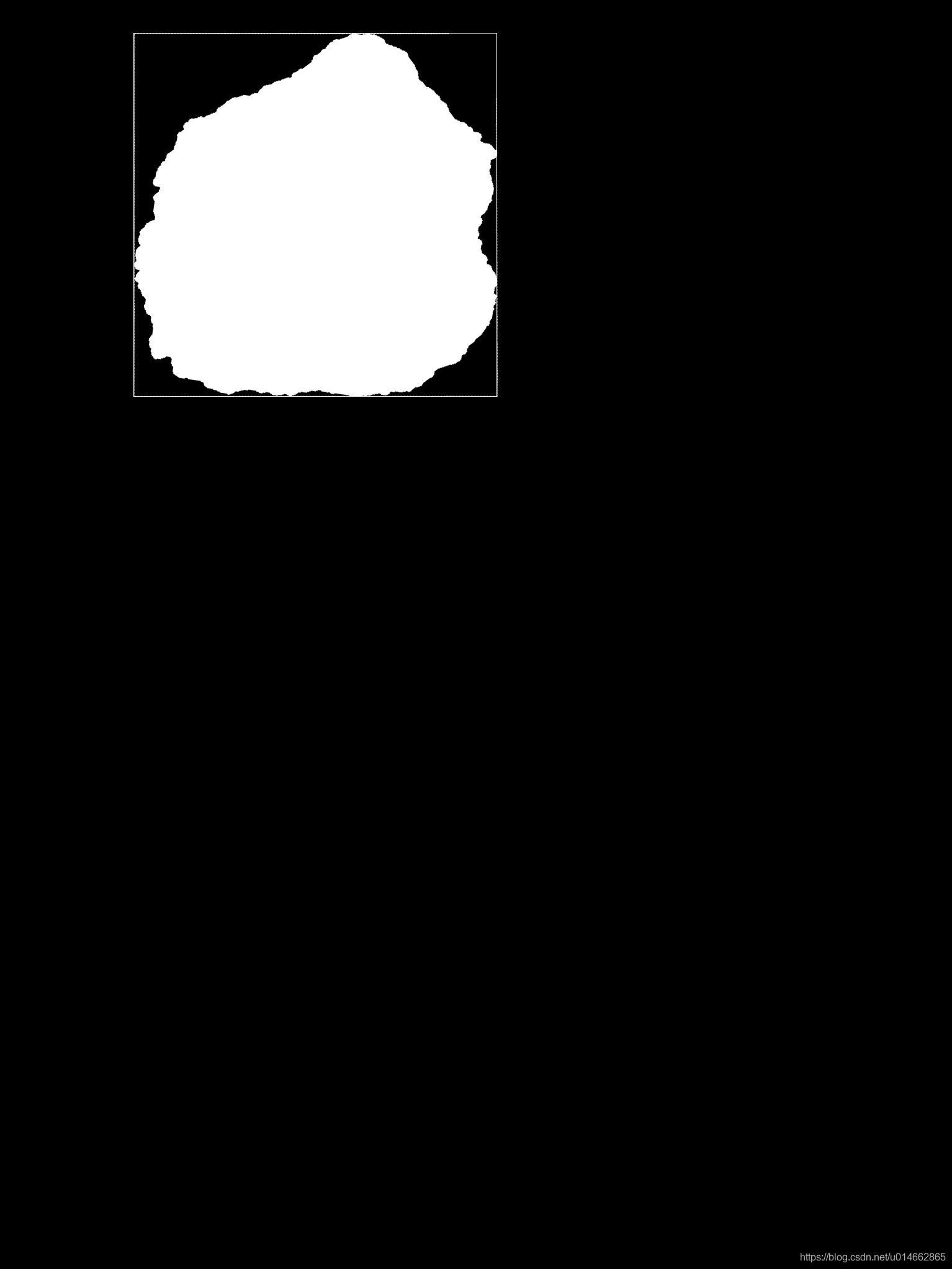

2 將原圖像進行旋轉，旋轉角度為最小外接矩形的角度，由于防止旋轉后目標區域在圖像外面，所以我將圖像大小擴大為原來的2倍。

M = cv2.getRotationMatrix2D(rect[0],rect[2],1)dst = cv2.warpAffine(rotateimg,M,(2*rotateimg.shape[0],2*rotateimg.shape[1]))

3 將原四個點的坐標做映射，映射到旋轉后的區域，得到新的四個點的坐標。

#逆時針旋轉def Nrotate(angle,valuex,valuey,pointx,pointy): angle = (angle/180)*math.pi valuex = np.array(valuex) valuey = np.array(valuey) nRotatex = (valuex-pointx)*math.cos(angle) - (valuey-pointy)*math.sin(angle) + pointx nRotatey = (valuex-pointx)*math.sin(angle) + (valuey-pointy)*math.cos(angle) + pointy return (nRotatex, nRotatey)#順時針旋轉def Srotate(angle,valuex,valuey,pointx,pointy): angle = (angle/180)*math.pi valuex = np.array(valuex) valuey = np.array(valuey) sRotatex = (valuex-pointx)*math.cos(angle) + (valuey-pointy)*math.sin(angle) + pointx sRotatey = (valuey-pointy)*math.cos(angle) - (valuex-pointx)*math.sin(angle) + pointy return (sRotatex,sRotatey)#將四個點做映射def rotatecordiate(angle,rectboxs,pointx,pointy): output = [] for rectbox in rectboxs:if angle>0: output.append(Srotate(angle,rectbox[0],rectbox[1],pointx,pointy))else: output.append(Nrotate(-angle,rectbox[0],rectbox[1],pointx,pointy)) return outputbox = rotatecordiate(rect[2],box_origin,rect[0][0],rect[0][1])

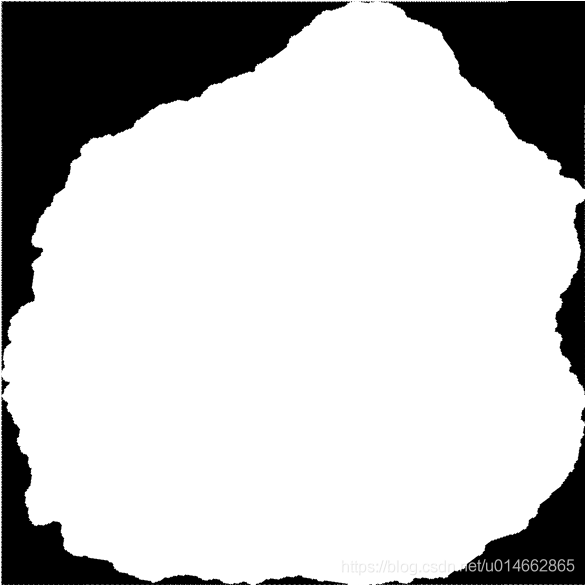

4 利用四個點坐標進行裁剪，如2中圖所示，圖像經過旋轉后已經變?yōu)楹蛨D片沒有旋轉角的圖像，經過實驗觀察旋轉后的坐標還是有細微差別，但誤差已經在千分點甚至萬分點左右，對我們裁剪造成的影響可以忽略不計。

def imagecrop(image,box): xs = [x[1] for x in box] ys = [x[0] for x in box] print(xs) print(min(xs),max(xs),min(ys),max(ys)) cropimage = image[min(xs):max(xs),min(ys):max(ys)] print(cropimage.shape) cv2.imwrite(’cropimage.png’,cropimage) return cropimageimagecrop(dst,np.int0(box))

到此，利用4個坐標點對圖像進行裁剪操作已經完成。
