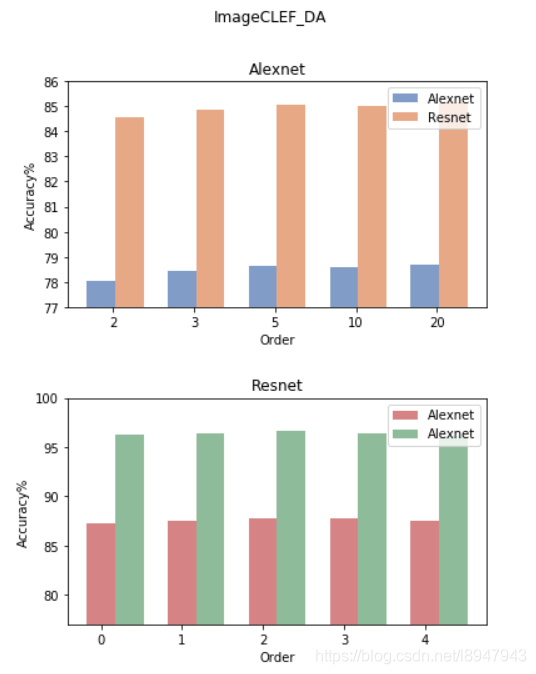

先看看效果

accuracy_alexnet_clef = [78.05, 78.43, 78.65, 78.61, 78.69]accuracy_resnet_clef = [84.56, 84.84, 85.07, 85.01, 85.13]accuracy_alexnet_office10 = [87.30, 87.57, 87.78, 87.72, 87.50]accuracy_resnet_office10 = [96.31, 96.35, 96.62, 96.43, 96.15]orders = [’2’, ’3’, ’5’, ’10’, ’20’]names = [’alexnet’, ’resnet’]# 創建兩幅子圖f, ax = plt.subplots(2,1,figsize=(6, 8))# 第一根柱子偏移坐標x = [i for i in range(len(orders))]# 第二根柱子偏移坐標x1 = [i + 0.35 for i in range(len(orders))]# 兩幅子圖之間的間距plt.subplots_adjust(wspace =0, hspace =0.4)# 選擇第一幅圖figure_1 = ax[0]# 設置x軸偏移和標簽figure_1.set_xticks([i+0.15 for i in x])figure_1.set_xticklabels(orders)# 設置y軸的范圍figure_1.set_ylim(bottom=77,top=86)# 繪制柱狀圖，x表示x軸內容，accuracy_alexnet_clef表示y軸的內容，alpha表示透明度，width表示柱子寬度# label表示圖列figure_1.bar(x, accuracy_alexnet_clef, alpha=0.7, width = 0.35, facecolor = ’#4c72b0’, label=’Alexnet’)figure_1.bar(x1, accuracy_resnet_clef, alpha=0.7, width = 0.35, facecolor = ’#dd8452’, label=’Resnet’)figure_1.set_ylabel(’Accuracy%’) # 設置y軸的標簽figure_1.set_xlabel(’Order’) # 設置x軸的名稱figure_1.set_title(’Alexnet’) # 設置圖一標題名稱figure_1.legend() # 顯示圖一的圖例# 選擇第二幅圖figure_2 = ax[1]figure_1.set_xticks([i+0.15 for i in x])figure_1.set_xticklabels(orders)figure_2.set_ylim(bottom=77,top=100)figure_2.bar(x, accuracy_alexnet_office10,alpha=0.7,width = 0.35,facecolor = ’#c44e52’, label=’Alexnet’)figure_2.bar(x1, accuracy_resnet_office10,alpha=0.7,width = 0.35,facecolor = ’#5f9e6e’, label=’Alexnet’)# figure_2.bar(orders, accuracy_resnet_clef,alpha=0.7,width = 0.35,facecolor = ’#dd8452’)figure_2.set_ylabel(’Accuracy%’)figure_2.set_xlabel(’Order’)figure_2.set_title(’Resnet’)figure_2.legend()f.suptitle(’ImageCLEF_DA’) # 設置總標題plt.show()

補充：python使用matplotlib在一個圖形中繪制多個子圖以及一個子圖中繪制多條動態折線問題

在講解繪制多個子圖之前先簡單了解一下使用matplotlib繪制一個圖，導入繪圖所需庫matplotlib并創建一個等間隔的列表x，將[0,2*pi]等分為50等份，繪制函數sin(x)。當沒有給定x軸數值時，默認以下標作為x的值，如果x值確定，則繪圖時寫為plt.plot(x,y) 。

如若想要繪制一個圖時寫入標簽，則寫為plt.plot(x,y,label='figure1')。

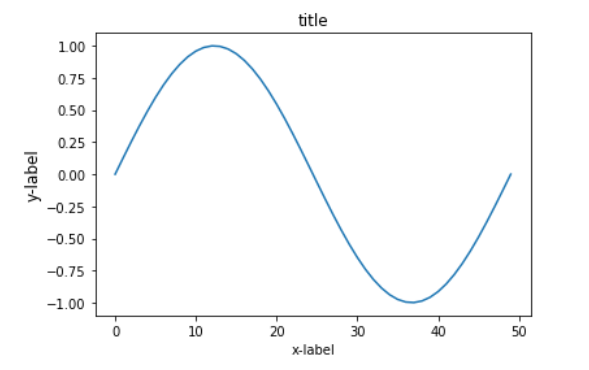

from numpy import *import matplotlib.pyplot as plt x = linspace(0, 2 * pi, 50)plt.plot(sin(x))plt.xlabel(’x-label’)plt.ylabel(’y-label’, fontsize=’large’)plt.title(’title’)

以下先將整體代碼插入，再分布講解：

import numpy as npimport matplotlib.pyplot as plt from matplotlib.ticker import MultipleLocator, FormatStrFormatter def minmax_value(list1): minvalue=min(list1) maxvalue=max(list1) return minvalue,maxvalueplt.figure(figsize=(16,14),dpi=98)xmajorLocator = MultipleLocator(1) #將x主刻度標簽設置為1的倍數plt.rcParams[’font.sans-serif’]=[’SimHei’] plt.rcParams[’axes.unicode_minus’] = Falsep1 = plt.subplot(121)p2 = plt.subplot(122)#圖中展示點的數量pointcount=5x=[i for i in range(20)]print(x)y1=[i**2 for i in range(20)]y2=[i*4 for i in range(20)]y3=[i*3+2 for i in range(20)]y4=[i*4 for i in range(20)]for i in range(len(x)-1): if i<pointcount:minx,maxx=minmax_value(x[:pointcount])minx,maxx=minmax_value(x[:pointcount])minyA,maxyA=minmax_value(y1[:pointcount])minyB,maxyB=minmax_value(y2[:pointcount])maxy1=max(maxyA,maxyB)miny1=min(minyA,minyB)p1.axis([minx,maxx,miny1,maxy1])p1.grid(True)A,=p1.plot(x[:pointcount],y1[:pointcount],'g-')B,=p1.plot(x[:pointcount],y2[:pointcount],'b-')#設置主刻度標簽的位置,標簽文本的格式p1.xaxis.set_major_locator(xmajorLocator)legend=p1.legend(handles=[A,B],labels=['圖1','圖2']) minx,maxx=minmax_value(x[:pointcount])minx,maxx=minmax_value(x[:pointcount])minyA,maxyA=minmax_value(y3[:pointcount])minyB,maxyB=minmax_value(y4[:pointcount])maxy1=max(maxyA,maxyB)miny1=min(minyA,minyB)p2.axis([minx,maxx,miny1,maxy1])p2.grid(True)A,=p2.plot(x[:pointcount],y3[:pointcount],'r-')B,=p2.plot(x[:pointcount],y4[:pointcount],'y-')#設置主刻度標簽的位置,標簽文本的格式p2.xaxis.set_major_locator(xmajorLocator)legend=p2.legend(handles=[A,B],labels=['圖3','圖4']) elif i>=pointcount:minx,maxx=minmax_value(x[i-pointcount:i])minx,maxx=minmax_value(x[i-pointcount:i])minyA,maxyA=minmax_value(y1[i-pointcount:i])minyB,maxyB=minmax_value(y2[i-pointcount:i])maxy1=max(maxyA,maxyB)miny1=min(minyA,minyB)p1.axis([minx,maxx,miny1,maxy1])p1.grid(True)A,=p1.plot(x[i-pointcount:i],y1[i-pointcount:i],'g-')B,=p1.plot(x[i-pointcount:i],y2[i-pointcount:i],'b-')#設置主刻度標簽的位置,標簽文本的格式p1.xaxis.set_major_locator(xmajorLocator)legend=p1.legend(handles=[A,B],labels=['圖1','圖2'])minx,maxx=minmax_value(x[i-pointcount:i])minx,maxx=minmax_value(x[i-pointcount:i])minyA,maxyA=minmax_value(y3[i-pointcount:i])minyB,maxyB=minmax_value(y4[i-pointcount:i])maxy1=max(maxyA,maxyB)miny1=min(minyA,minyB)p2.axis([minx,maxx,miny1,maxy1])p2.grid(True)A,=p2.plot(x[i-pointcount:i],y3[i-pointcount:i],'r-')B,=p2.plot(x[i-pointcount:i],y4[i-pointcount:i],'y-')#設置主刻度標簽的位置,標簽文本的格式p2.xaxis.set_major_locator(xmajorLocator)legend=p2.legend(handles=[A,B],labels=['圖3','圖4']) p1.set_xlabel('橫軸屬性名一',fontsize=14) p1.set_ylabel('縱軸屬性名一',fontsize=14) p1.set_title('主題一',fontsize=18)p2.set_xlabel('橫軸屬性名二',fontsize=14) p2.set_ylabel('縱軸屬性名二',fontsize=14) p2.set_title('主題二',fontsize=18) plt.pause(0.3) plt.tight_layout(pad=4, w_pad=4.0, h_pad=3.0)

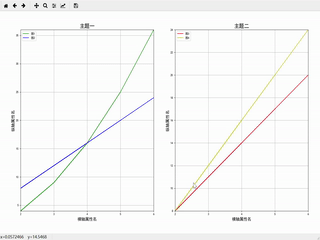

運行結果為:

1、導入庫

import numpy as npimport matplotlib.pyplot as plt from matplotlib.ticker import MultipleLocator, FormatStrFormatter

2、由于繪圖過程中多次使用獲取最大最小值，將獲取最大最小值寫入函數，后面直接調用函數即可。

def minmax_value(list1): minvalue=min(list1) maxvalue=max(list1) return minvalue,maxvalue

3、

（1）創建自定義圖像，并設置figured的長和寬以及dpi參數指定繪圖對象的分辨率；

（2）設置x軸刻度的間隔；

（3）對本次繪圖中的字體進行設置；

（4）在matplotlib下，一個figure對象可以包含多個子圖（Axes），使用subplot()快速繪制。

plt.figure(figsize=(16,14),dpi=98)xmajorLocator = MultipleLocator(1)plt.rcParams[’font.sans-serif’]=[’SimHei’] plt.rcParams[’axes.unicode_minus’] = False p1 = plt.subplot(121)p2 = plt.subplot(122)

4、當數據量過多時，對數據一次性展示不能夠達到對數據內部信息的解讀。本例采用一次展示其中一部分?jǐn)?shù)據，并動態的更新圖片，于此同時，動態更新橫縱坐標軸的取值范圍。下面代碼首先設置了每次展示點的數量，并獲取了主題一中的所有數據值。根據x取值范圍和值域y獲取當前繪圖過程中的橫縱坐標取值范圍，最后根據x,y的值進行繪圖。

下面將先在一個子圖上顯示兩條靜態折現。當使用動態的折線圖時，只需動態更新數據和橫縱坐標的取值范圍。總體代碼中已經寫出，下面不再贅述。

#圖中展示點的數量pointcount=5x=[i for i in range(20)]y1=[i**2 for i in range(20)]y2=[i*4 for i in range(20)]minx,maxx=minmax_value(x[:pointcount])minyA,maxyA=minmax_value(y1[:pointcount])minyB,maxyB=minmax_value(y2[:pointcount])maxy1=max(maxyA,maxyB)miny1=min(minyA,minyB)p1.axis([minx,maxx,miny1,maxy1])p1.grid(True)#繪圖過程中出現的網格設置A,=p1.plot(x[:pointcount],y1[:pointcount],'g-')B,=p1.plot(x[:pointcount],y2[:pointcount],'b-')#設置主刻度標簽的位置,標簽文本的格式p1.xaxis.set_major_locator(xmajorLocator)legend=p1.legend(handles=[A,B],labels=['圖1','圖2'])

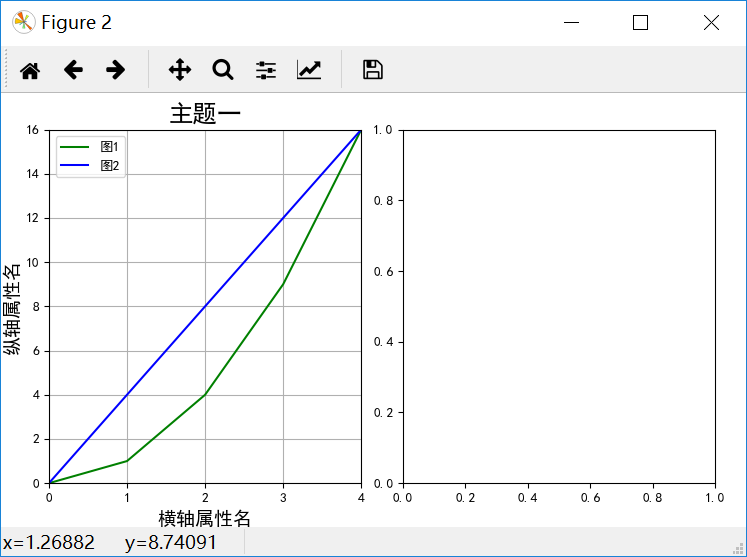

結果如下所示：

5、設置邊界，不設置邊界經常會因?yàn)闄M縱軸的字體太大等其他原因?qū)е聶M縱軸或者標題只能顯示其中一部分。

plt.tight_layout(pad=4, w_pad=4.0, h_pad=3.0)
