通常情況下，小伙伴們會將實地考察獲得的數據導入到excel表格中進行統計，之后再將這些數據導入CAD中進行設計，有許多用戶對后者不是很熟悉，那就跟著小編來看看相應的做法吧。

excel將測量的數據點導入到CAD方法

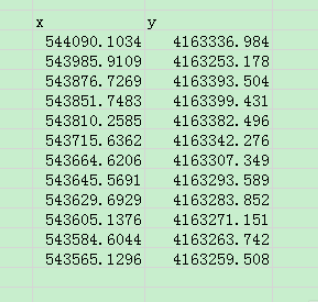

1、用excel打開你現有的數據，或者輸入到excel中，x一列，y一列，如下圖。

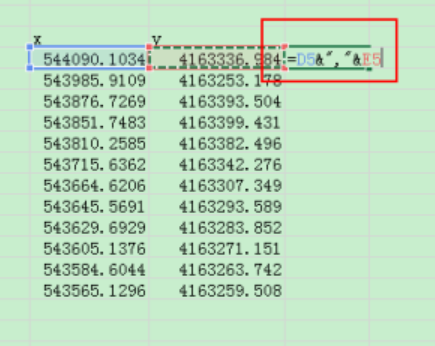

2、在這兩列的右側新起一列，將這兩列數據進行連接，連接公式見下圖，

3、連接后的成果見下圖。

4、復制連接后的坐標，打開CAD，在命令行輸入pl多段線命令，回車。命令行會提示pl指定起點。

5、將剛才復制的數據直接粘貼到命令行的指點起點位置，回車兩次結束命令。下圖為回車一次時顯示的內容。

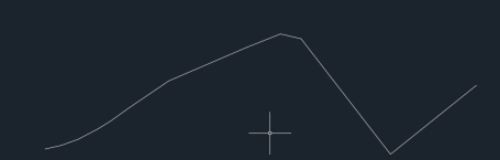

6、雙擊鼠標滾輪，就可以看到以你的坐標點繪制的多段線了。
