下面給大家分享的是通過CAD的圓形，橢圓，倒圓角，直線來完成下面的CAD2022二維實例圖。希望能幫助到大家！

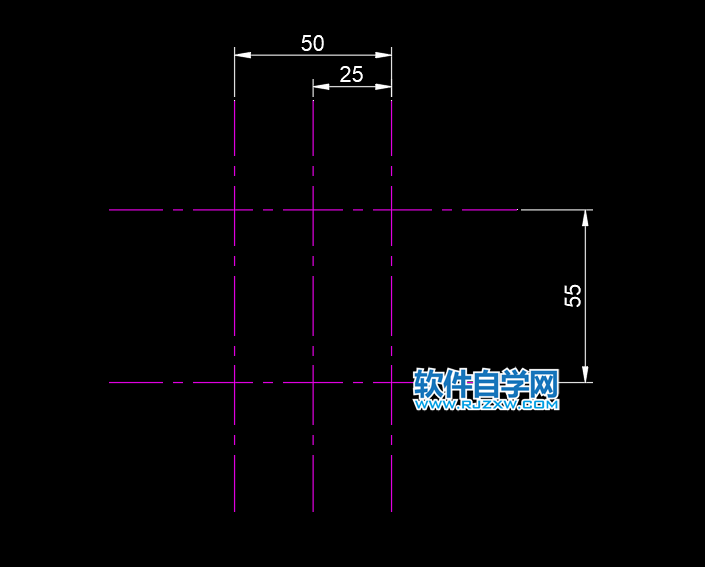

1、打開CAD2022軟件，繪制下面的輔助線出來。

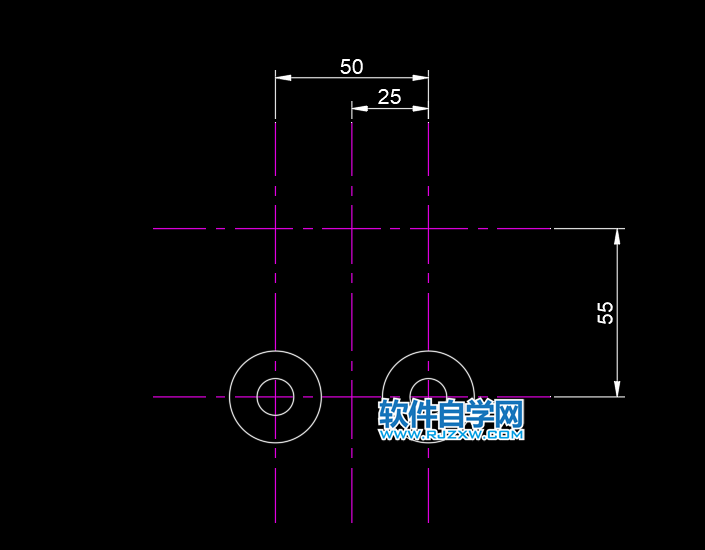

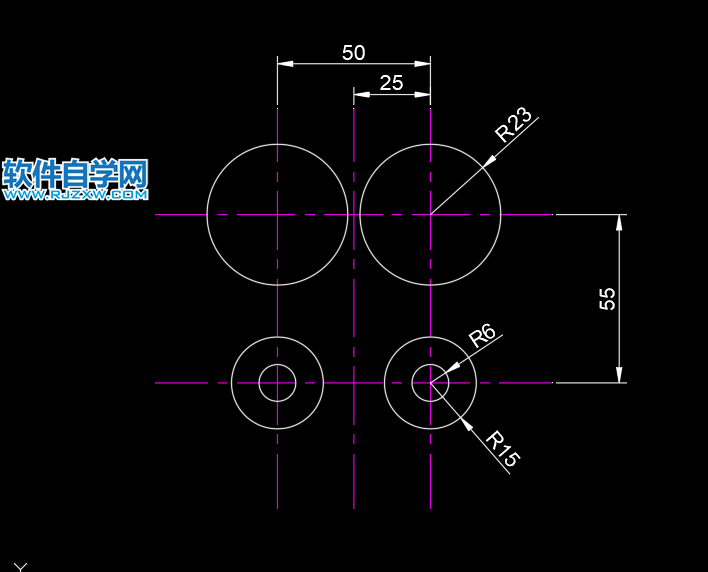

2、然后在輔助線上，繪制下面四個小圓出來。

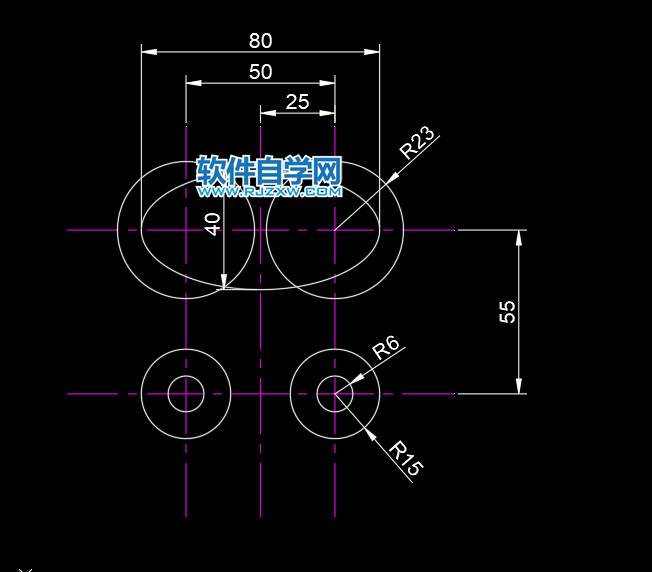

3、然后在上面繪制二個大圓出來。

4、再繪制下面的橢圓出來，80x40的橢圓。

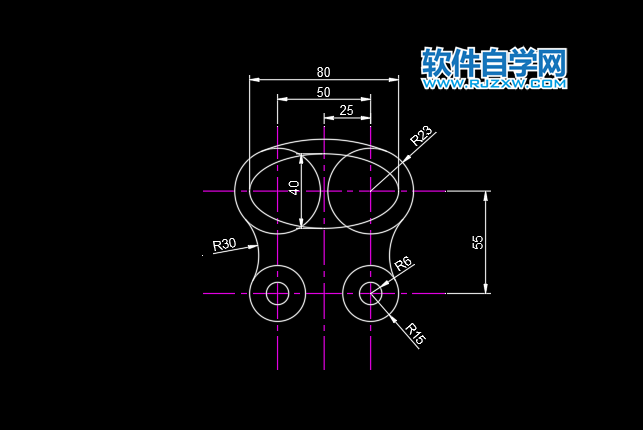

5、然后再繪下面的圖形進行倒圓角處理。效果如下：

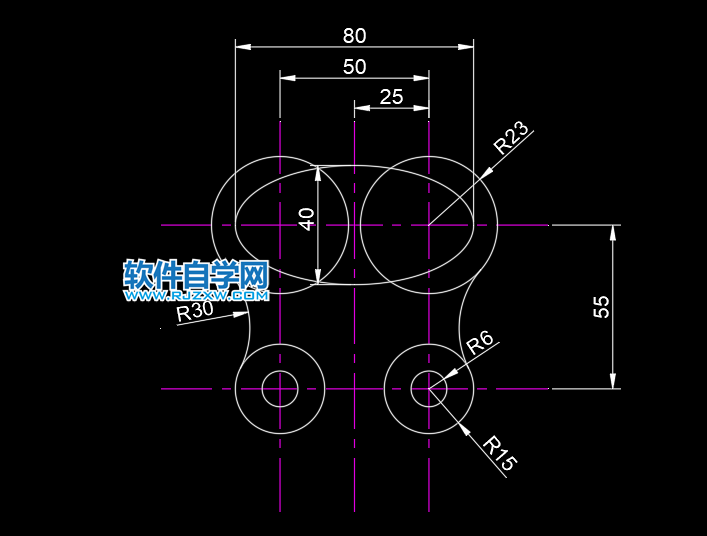

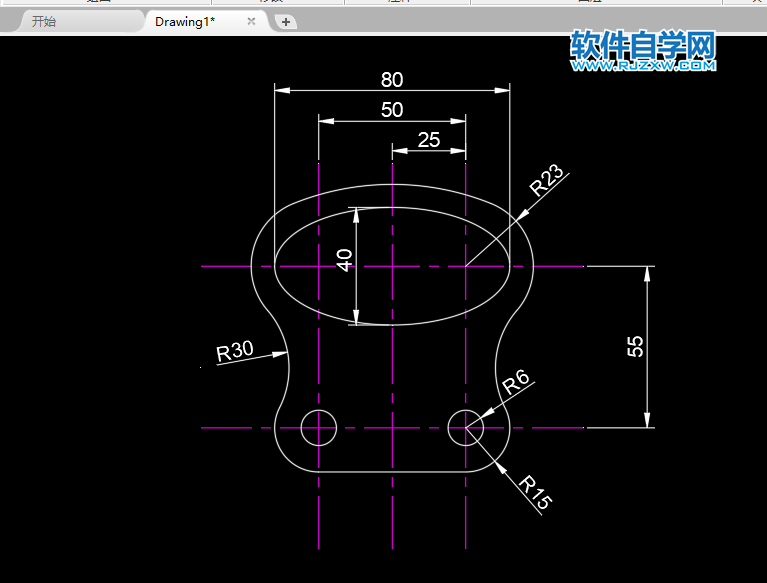

6、然后再繪制上面的相切，相切圓出來，并修剪一下。

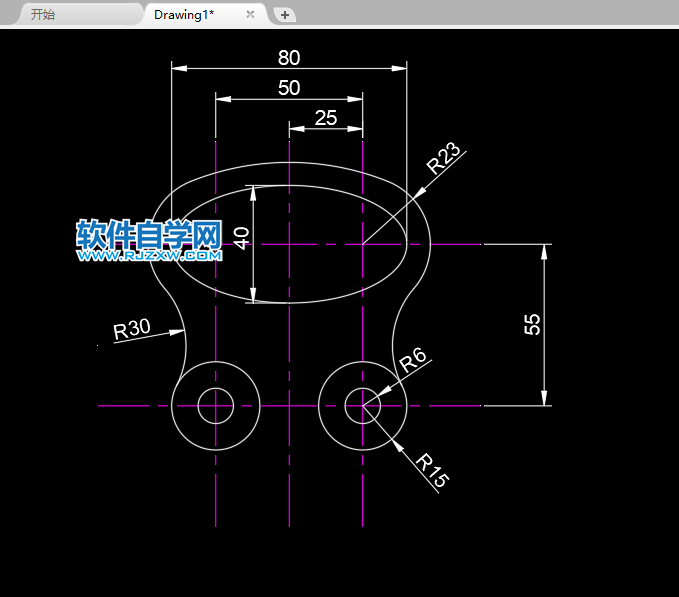

7、然后把不要的部分進行修剪掉。效果如下：

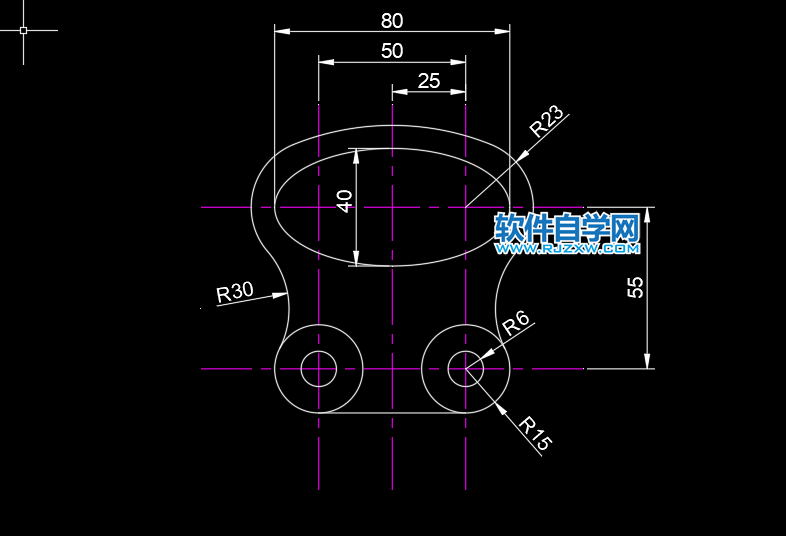

8、在下面的小圓上，繪制一條直線出來。效果如下：

9、然后再是進行修剪不要的部分。效果如下：

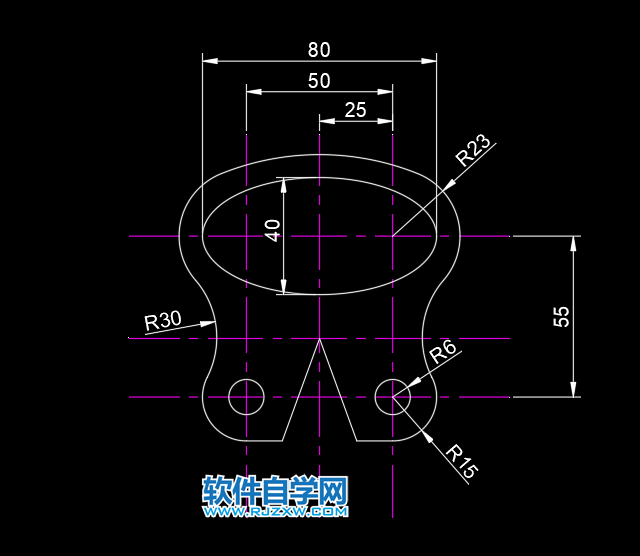

10、然后再繪制二條斜線出來，角度為對稱角度40度。

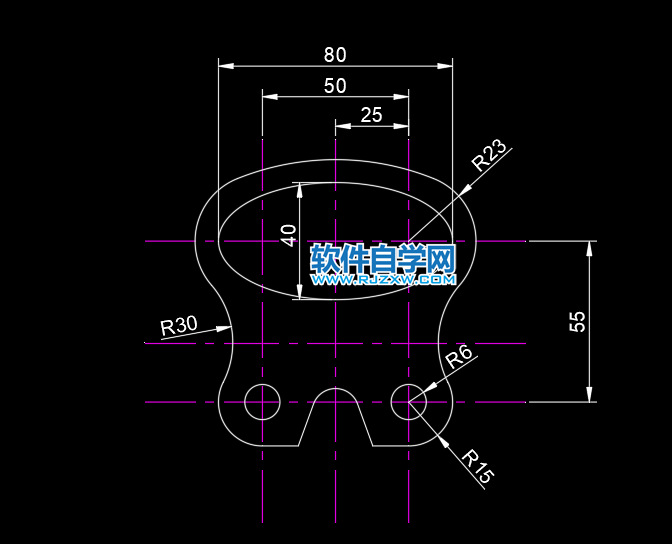

11、然后再給角進行倒8的圓角，效果如下：

以上就是CAD2022怎么畫二維實例圖一，希望大家喜歡，請繼續關注好吧啦網。
