solidworks變形-曲線到曲線選項

瀏覽:160日期:2023-11-16 08:59:15
曲線到曲線 變形是變形復雜形狀的精確方法,可以從初始曲線過渡到目標曲線。 初始和目標曲線可以是面、曲面的邊線和剖面曲線或自由的草圖曲線。 要打開具有曲線到曲線選項的變形 PropertyManager:1.單擊特征工具欄上的變形 TOOL_DEFORM_FEATURES.GIF,或單擊插入 > 特征 > 變形。2.在 PropertyManager 中的變形類型下,請選擇曲線到曲線。范例:變形 - 曲線到曲線 范例:變形 - 使用多組曲線和邊線的曲線到曲線 3.如果目標曲線為面或曲面邊線,您可以使用位置連續(尖銳過渡)或相切(平穩過渡)來匹配變形模型的初始邊線。

solidworks變形-曲線到曲線選項

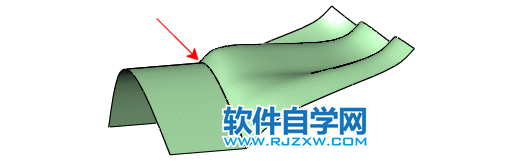

位置連續性變形示例

4.連接邊界處的位置連續可產生尖銳邊線。 在形狀選項下選擇匹配作為形狀選項。

solidworks變形-曲線到曲線選項

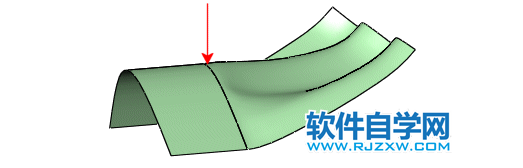

切線連續性變形示例

5.連接邊界處的相切連續可產生平滑過渡。 在曲面相切下選擇曲面相切作為形狀選項。

以上就是solidworks變形-曲線到曲線選項,希望大家喜歡,請繼續關注好吧啦網。
