下面給大家介紹的是solidworks畫相切圓技巧練習的方法，具體操作步驟如下：

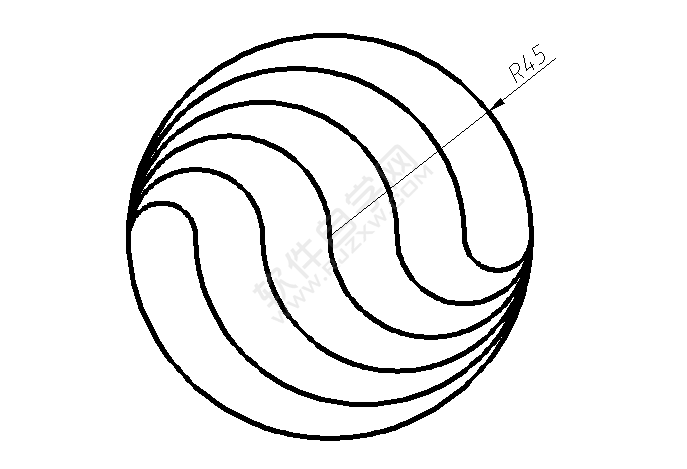

效果圖：

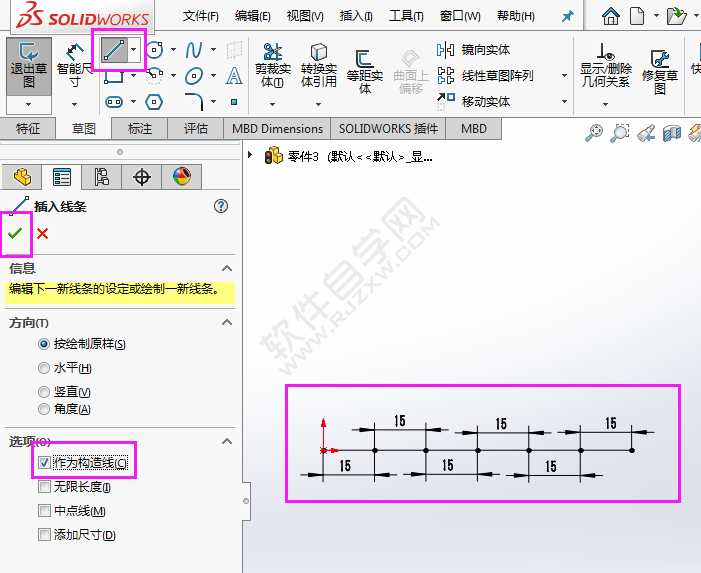

1、打開SW軟件，新建零件，使用直線工具，繪制六段15mm的直線。效果如下：

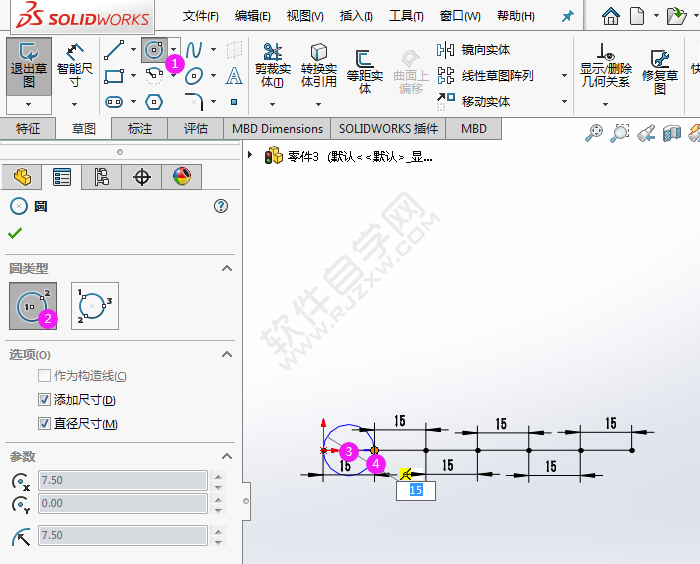

2、然后使用圓形工具，開始繪制一個圓形。

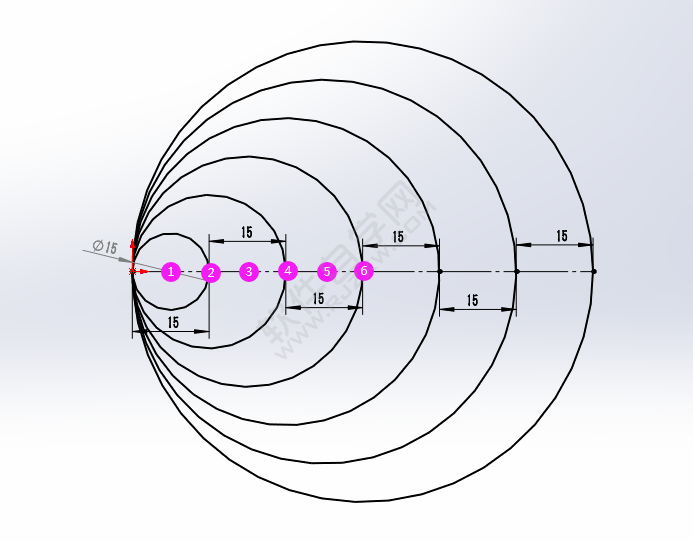

3、然后在1、2、3、4、5、6的位置分別畫圖。效果如下：

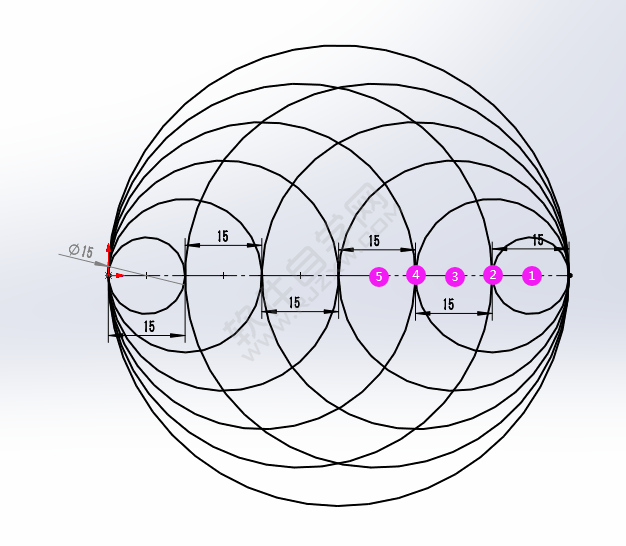

4、同樣的方法，在另一邊繪制圓形，效果如下：

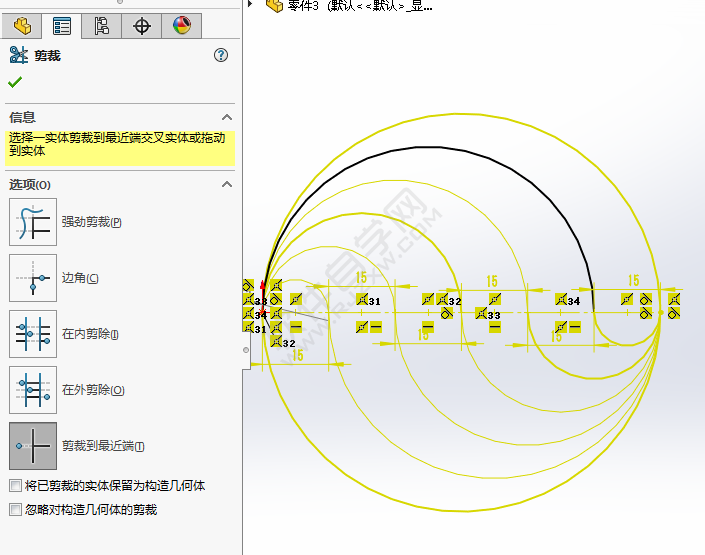

5、然后再使用剪裁工具。把下面的圖形修剪出來。效果如下：

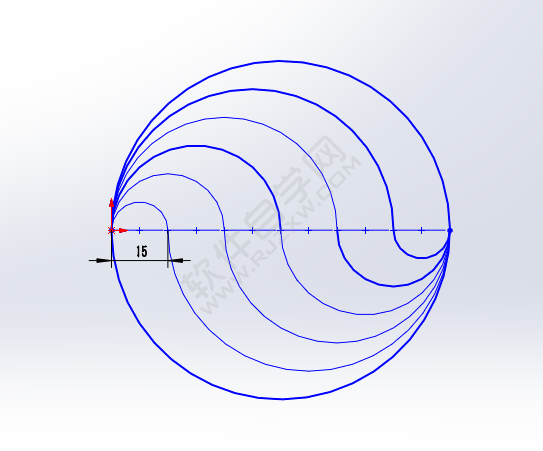

6、最后效果如下：
