下面給大家介紹的是SolidWorks做一個簡單的拉伸、切除練習的方法，具體操步驟如下圖：

效果圖：

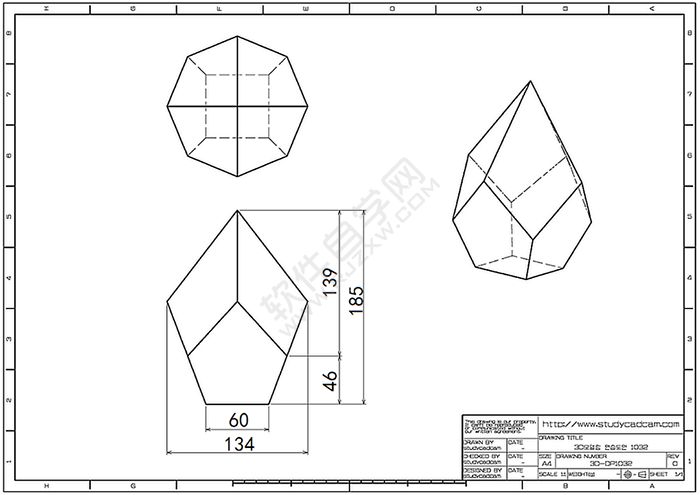

尺寸圖：

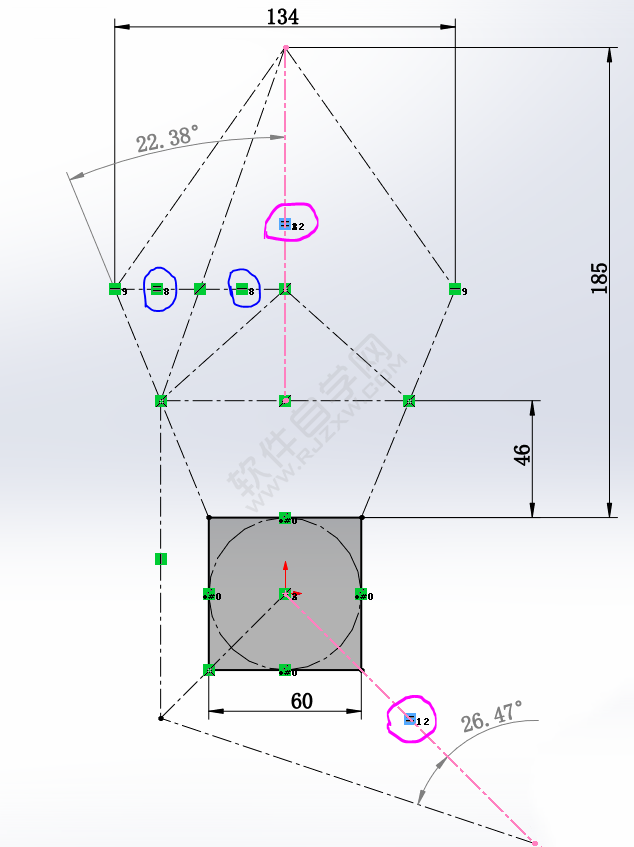

1、在【上視基準面】畫草圖如下，相同顏色線段，添加相等幾何關系。（標注兩個從動尺寸：22.38 和 26.47 這兩個尺寸很重要）（底部構造線是個直角三角形，重合到60的端點上）。

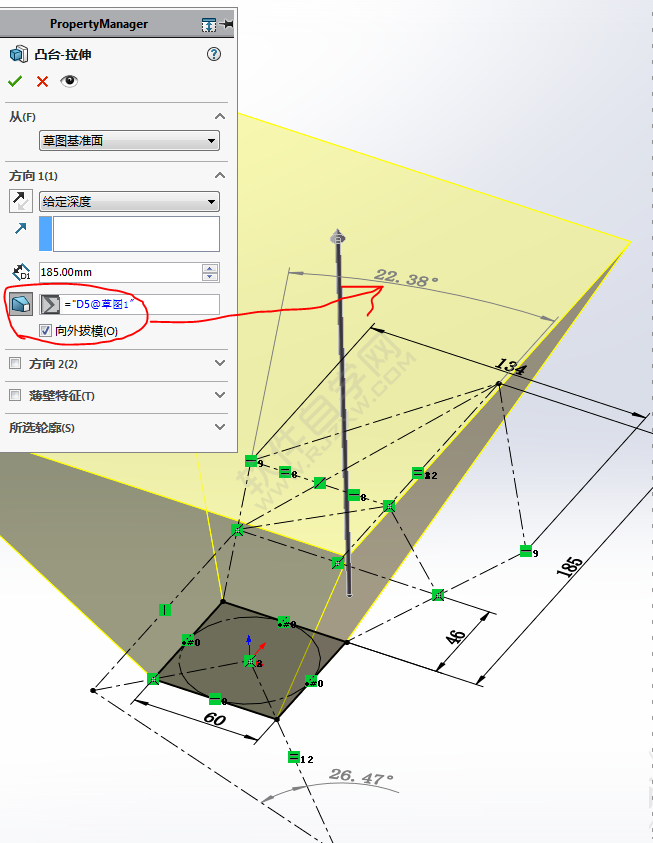

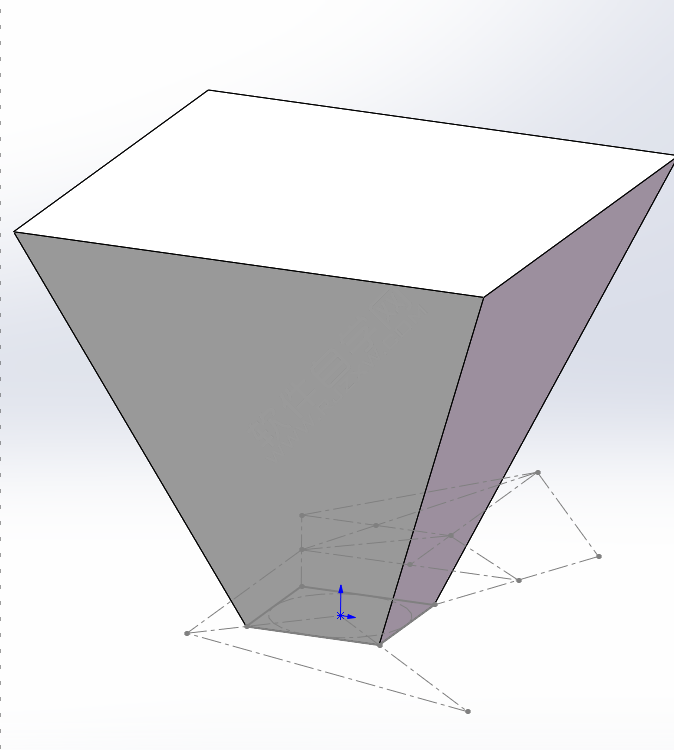

2、【拉伸凸臺】給定深度：185 ；拔模——向外拔模：先輸入【 = 】，

3、再點擊尺寸22.38 （不要直接輸入數值）。

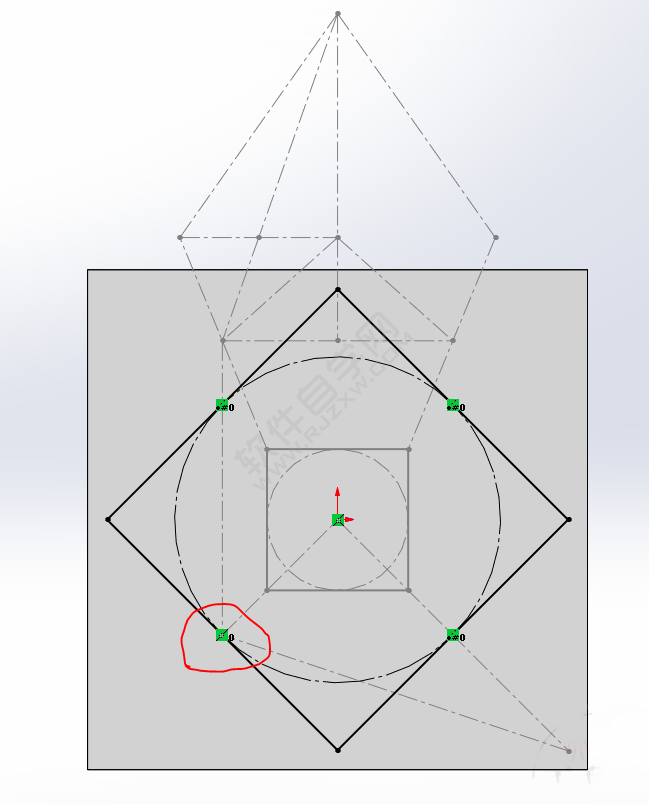

4、在【上視基準面】草繪，用多邊形畫一個：內切圓四邊形 。（重合到三角形的端點）。

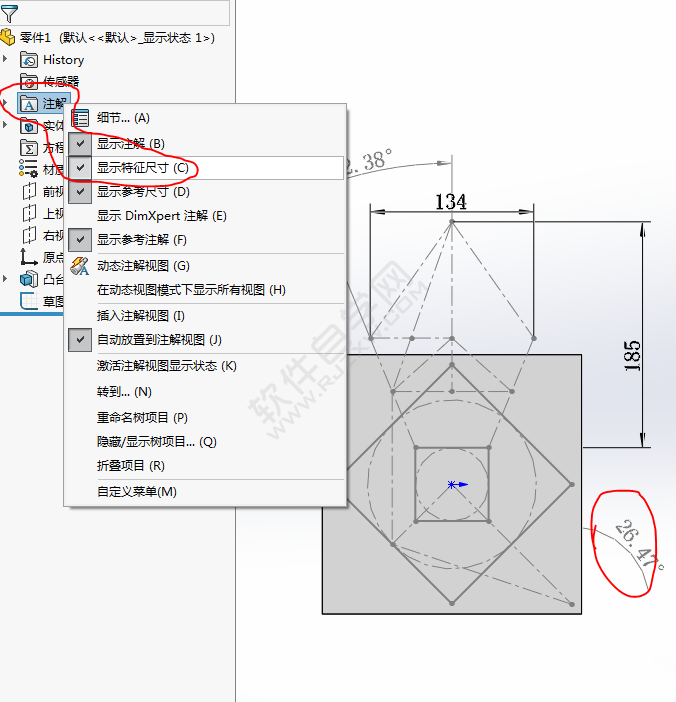

5、在【注解】上右鍵——顯示特征尺寸。

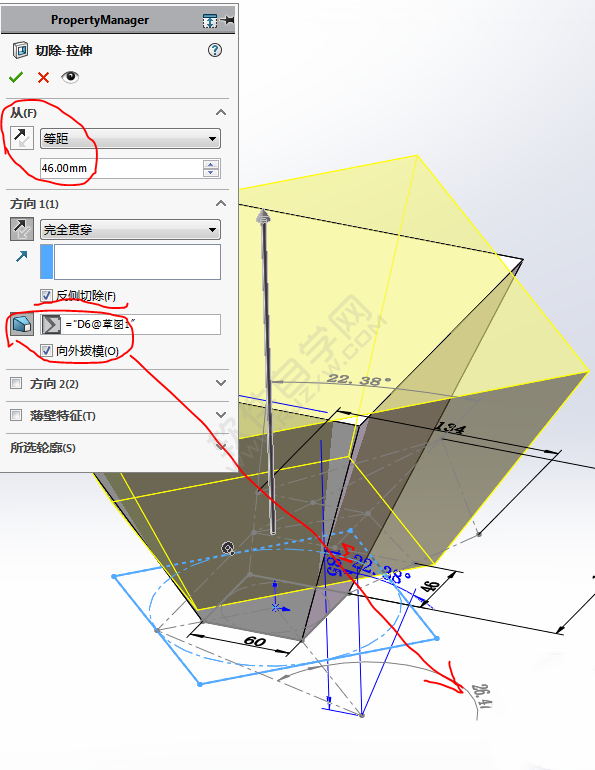

6、【拉伸切除】等距：46 ，完全貫穿——反側切除 ，拔模——向外拔模：先輸入【 = 】，再點擊尺寸26.47 （同樣不能直接輸入數值）。

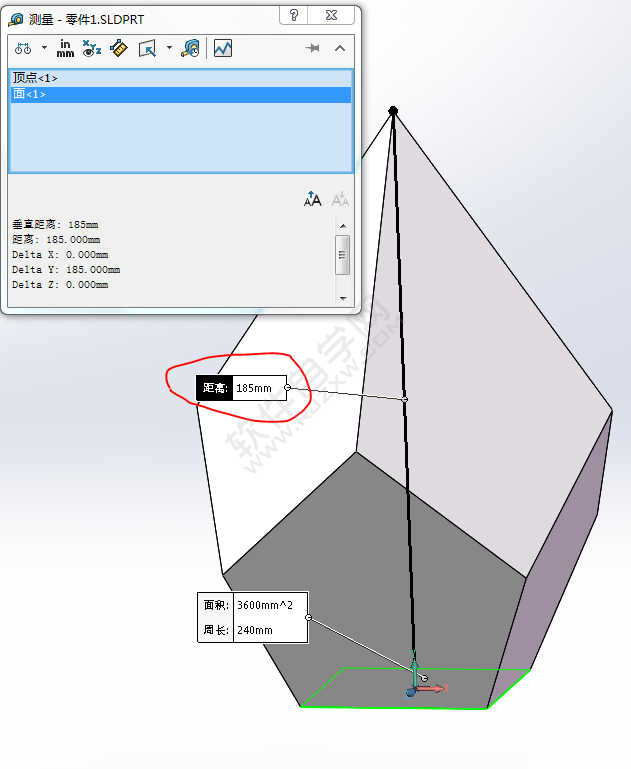

7、測量一下定點到底面的距離：185 ，正確。

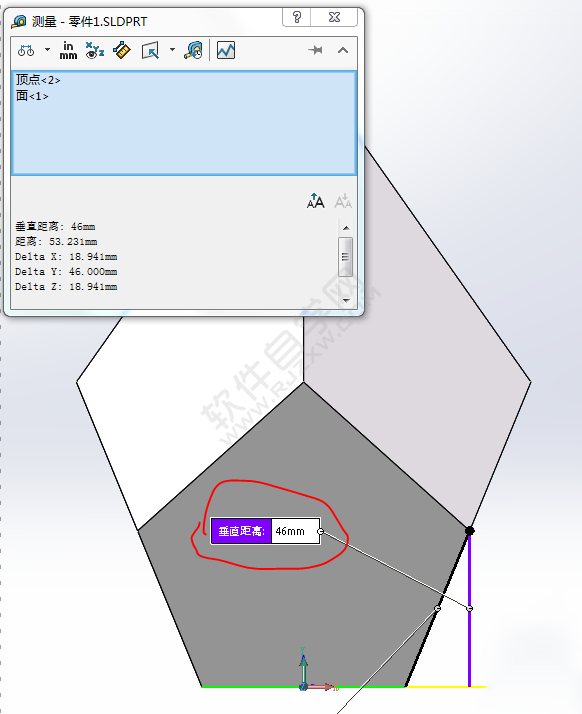

8、測量端點到底面距離：46 ，正確。

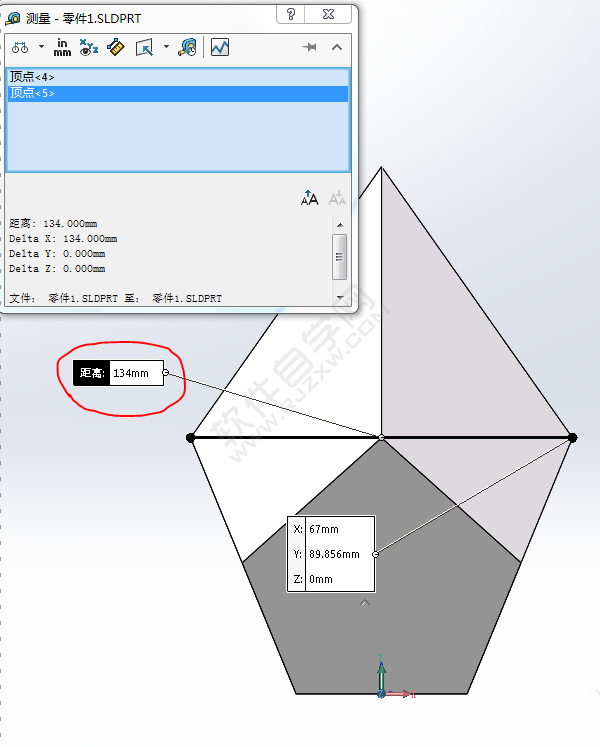

9、測量左右兩個端點距離：134 ，正確 。

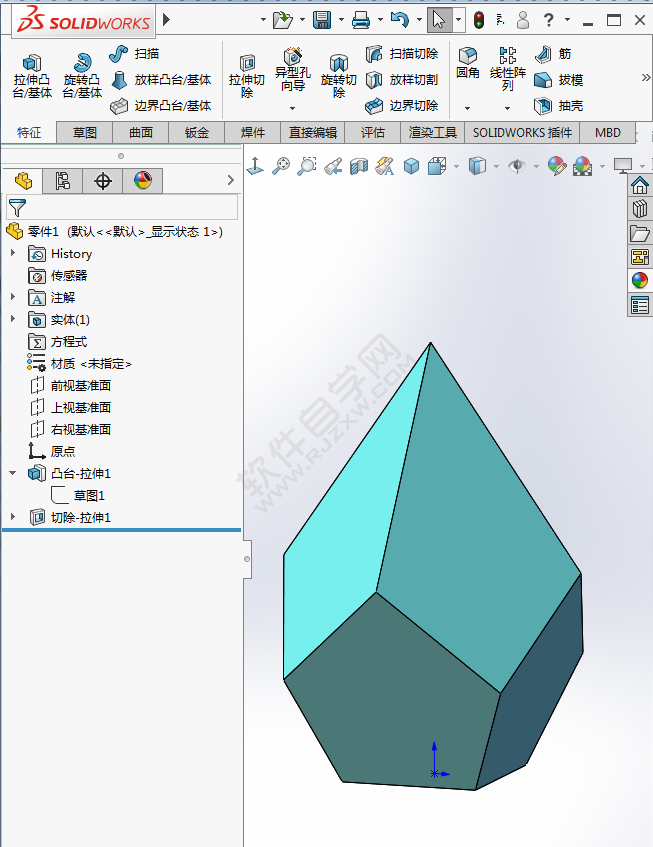

10、完成。

以上就是SolidWorks做一個簡單的拉伸、切除練習，希望大家喜歡，請繼續關注好吧啦網。
