下面給大家介紹的是UG怎么創建常規孔特征，希望能幫助到大家！

本例顯示如何在圓形邊的中心創建常規孔特征。

第1步、選擇主頁選項卡→特征組→孔 。第2步、在孔對話框中，從類型列表中選擇常規孔。第3步、在上邊框條中，確保選擇了圓弧中心 。

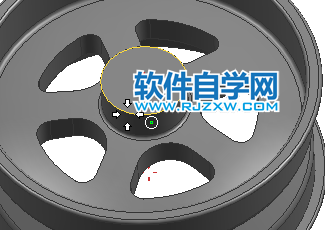

第4步、在圖形窗口中，單擊圓柱邊以選擇圓弧中心。

第5步、在形狀和尺寸組中，從形狀列表中選擇形狀。對于本例，選擇了埋頭。

第6步、在尺寸組中，為埋頭直徑、埋頭角及直徑輸入值。對于本例，深度限制列表設置為貫通體。

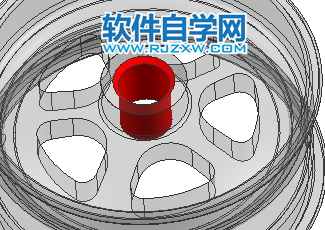

孔預覽

第7步、單擊確定以創建常規孔特征。

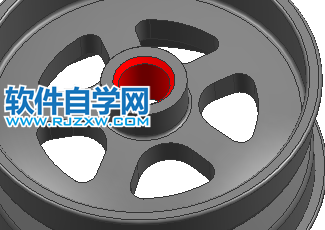

最終孔

埋頭角度

埋頭直徑

孔徑

以上就是UG怎么創建常規孔特征，希望大家喜歡，請繼續關注好吧啦網。
