下面給大家分享的是UG10.0快速創建草圖和實體模型的步驟，希望能幫助到大家！

本教程說明如何：

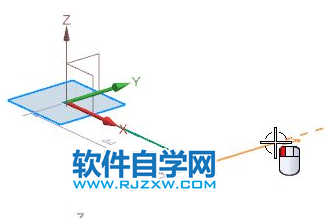

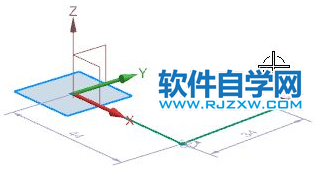

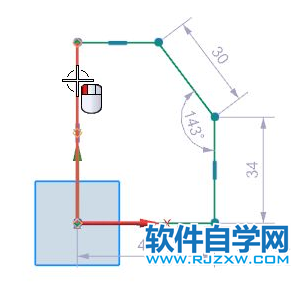

（1）在默認 XY 平面上創建草圖（2）繪制形狀草圖（3）拉伸草圖（4）編輯草圖（5）添加尺寸快速創建草圖和實體模型的步驟：1.選擇主頁選項卡→新建。2.“新建”對話框，根據模型模板創建毫米部件。在新文件名組的名稱框中，鍵入 profile，然后單擊確定。3.選擇主頁選項卡→直接草圖組→輪廓。4.選擇草圖原點。將在默認 XY 平面上創建該草圖。5.向下并向右移動鼠標，直至看到以虛線表示的帶箭頭輔助線，然后在直線長度約為 40 毫米時單擊。=將創建一條水平線。6.向上移動鼠標，直至看到以虛線表示的帶箭頭輔助線，然后在直線長度約為 30 毫米時單擊。將創建一條豎直線。7.向上并向左移動鼠標，然后在直線長度約為 30 毫米時單擊某個屏幕位置。8.向左移動鼠標，直至看到以虛線表示的輔助線（如圖所示），然后單擊以創建與該輔助線垂直的直線端點。9.再次選擇草圖原點。10.選擇主頁選項卡→特征組→拉伸.11.單擊鼠標中鍵以拉伸并完成草圖。12.雙擊草圖以進行編輯。13.選擇主頁選項卡→直接草圖組→快速尺寸。14.選擇所示的豎直線。以上就是UG10.0快速創建草圖和實體模型的步驟，希望大家喜歡，請繼續關注好吧啦網。
