通過CAD環形陣列畫圖練習

瀏覽:112日期:2023-11-25 09:55:44
下面給大家介紹的是通過CAD環形陣列畫圖練習,主要用圓、直線、環形陣列,修剪工具來完成,具體操作步驟如下:

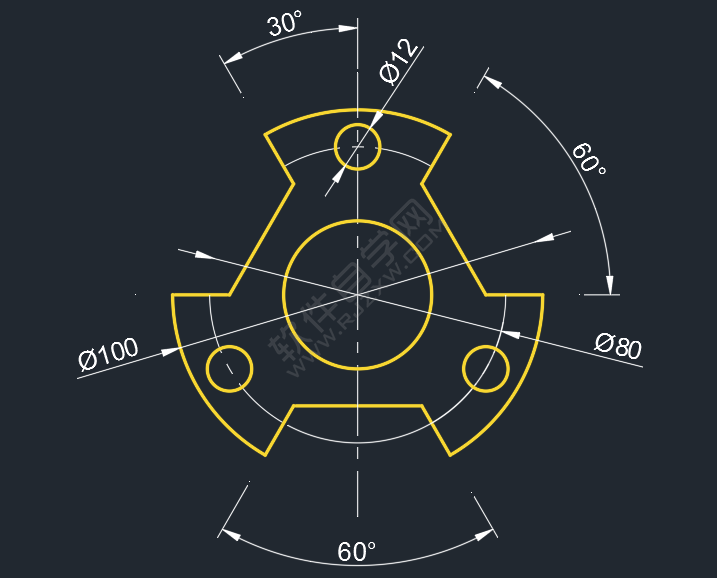

效果圖:

通過CAD環形陣列畫圖練習

1、打開CAD軟件,點擊直線工具,創建二條直線段,并設置虛線段。如下圖所示:

通過CAD環形陣列畫圖練習

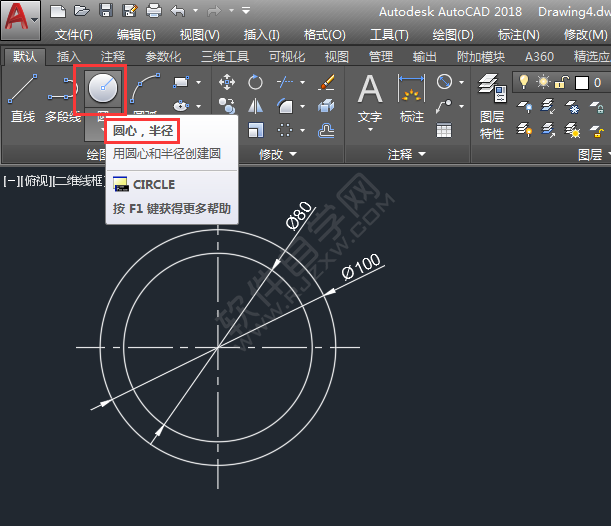

2、點擊圓心、半徑創建同心圓,分別為半徑40mm、50mm大小。如下圖所示:

通過CAD環形陣列畫圖練習

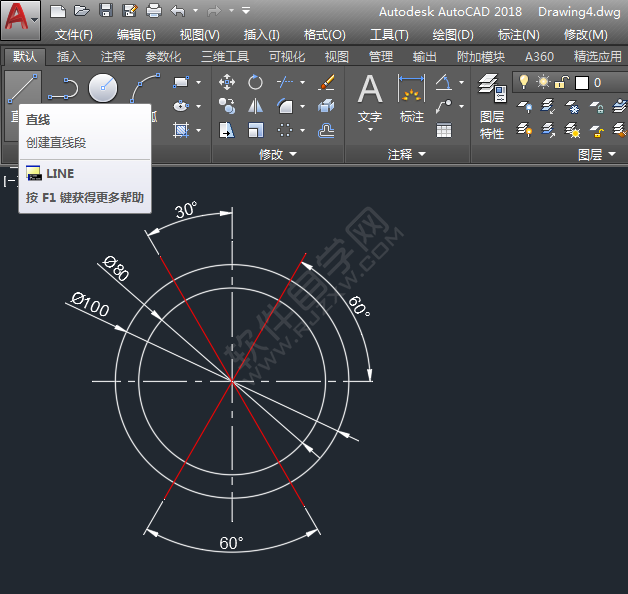

3、再使用直線工具,繪制二條斜線,角度為60度也30度的效果,如下圖所示:

通過CAD環形陣列畫圖練習

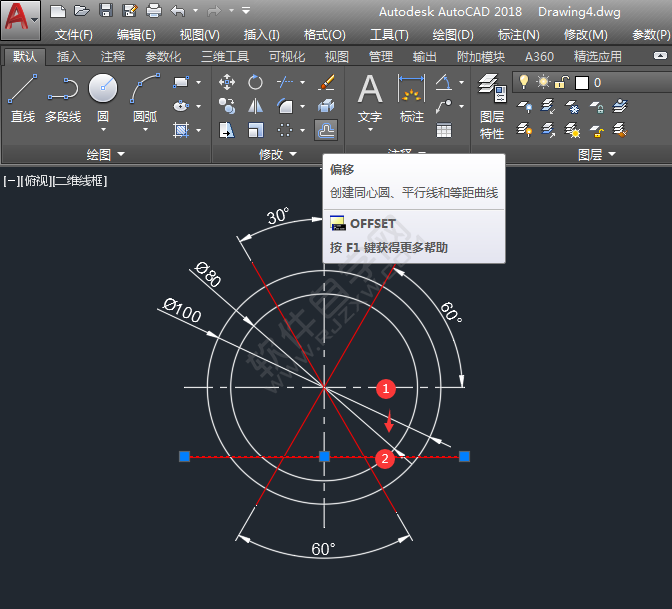

4、然后把水平線進行偏移。效果如下:

通過CAD環形陣列畫圖練習

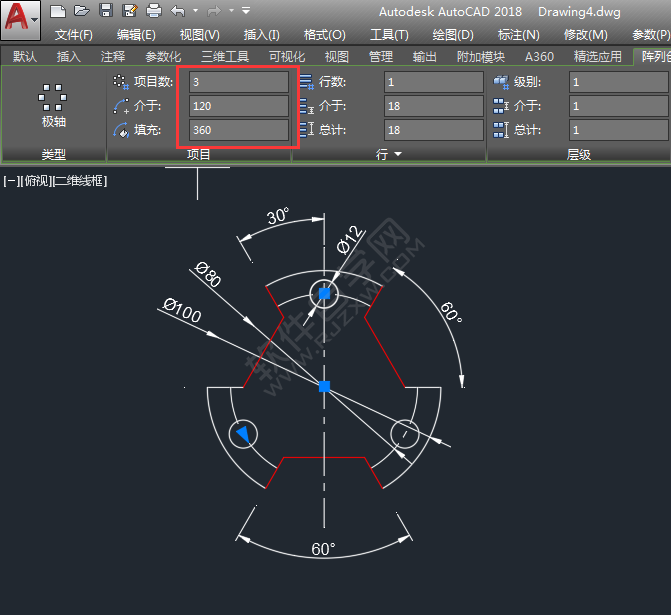

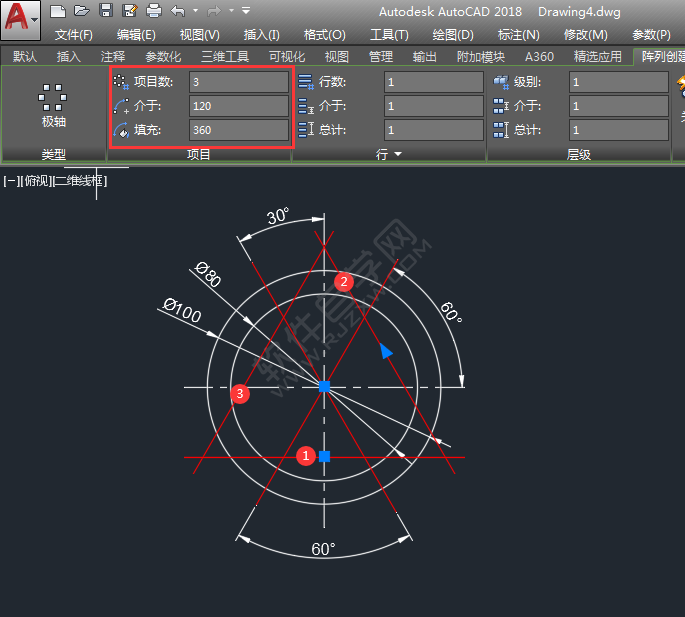

5、然后再把偏移的對象進行環形陣列,設置項目數為3,360度,效果如下圖所示:

通過CAD環形陣列畫圖練習

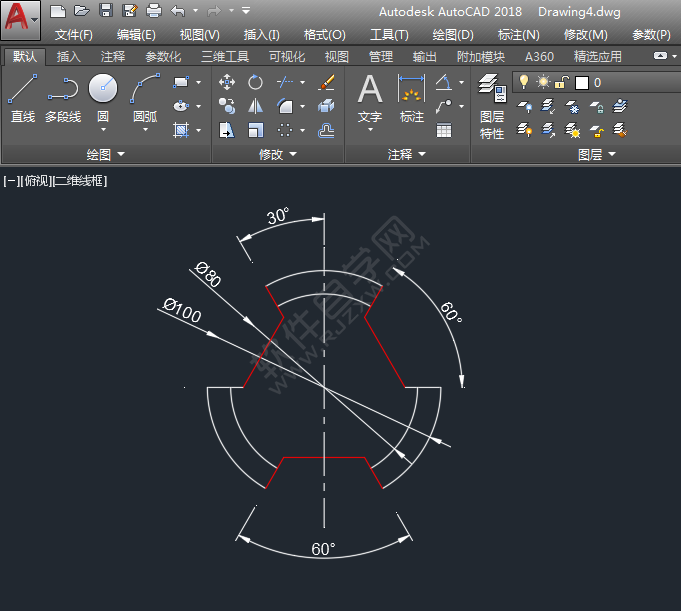

6、然后通過修剪工具,把不要的部分修剪掉,效果如下圖所示:

通過CAD環形陣列畫圖練習

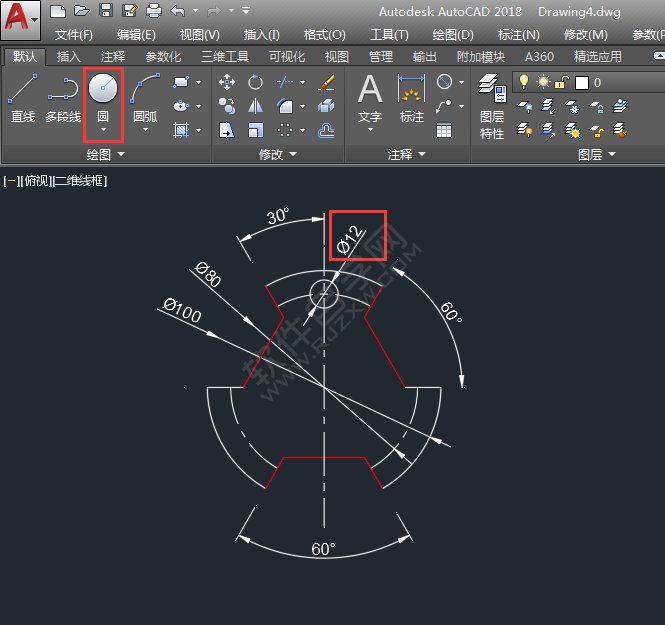

7、然后再繪制一個直徑為12的小圓,效果如下圖所示:

通過CAD環形陣列畫圖練習

8、同樣的陣列3個出來,效果如下圖所示:

通過CAD環形陣列畫圖練習

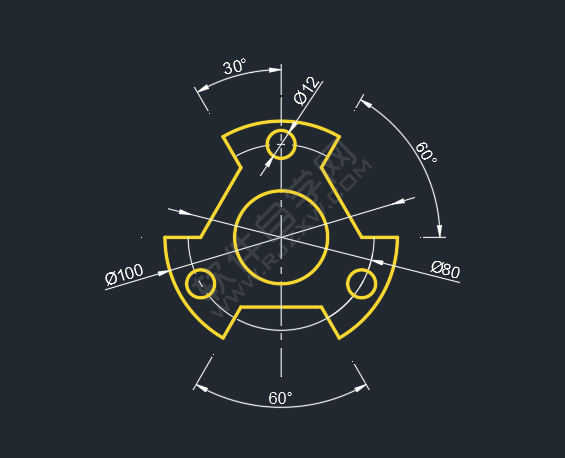

9、最后畫好了,進行標注,還有顏色的設置。

通過CAD環形陣列畫圖練習

以上就是通過CAD環形陣列畫圖練習,希望大家喜歡,請繼續關注好吧啦網。
