下面給大家介紹的是solidworks切除多余的實體的方法,具體操作步驟如下:

練習圖紙如下:

solidworks切除多余的實體

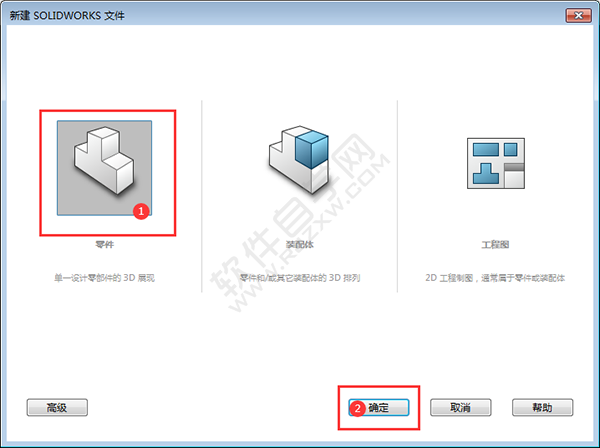

1、點擊新建圖標,點擊零件圖標后,點擊確定。

solidworks切除多余的實體

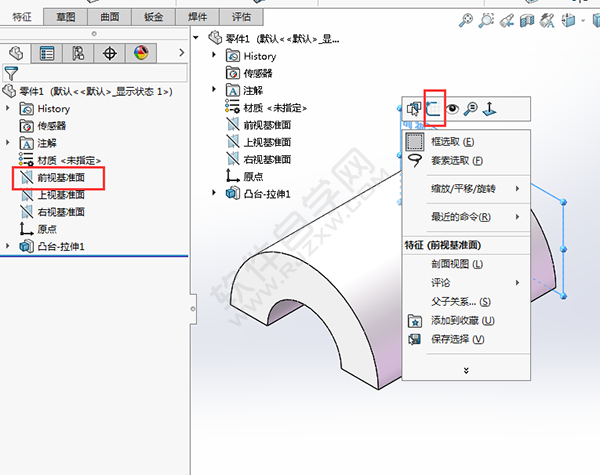

2、選擇前視基準面,右擊后選草圖繪制圖標,效果如下:

solidworks切除多余的實體

3、繪制兩個圓形,一個R20和一個R40的圓形,平面圖如下:

solidworks切除多余的實體

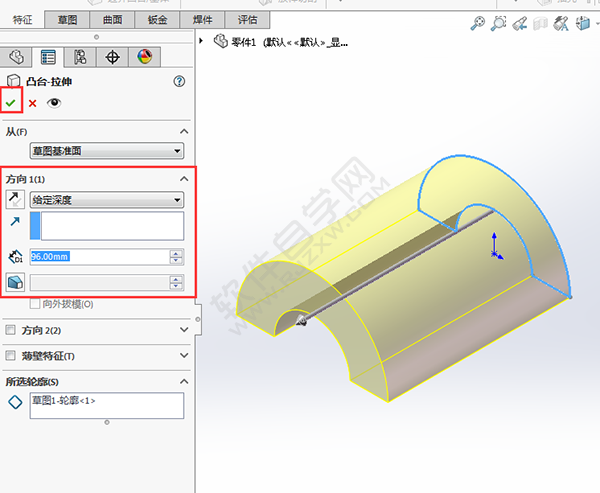

4、退出草圖,設置方向為:給定深度。參數為96mm。點擊確定。

solidworks切除多余的實體

5、再點擊前視基準面,右擊選草圖繪制。

solidworks切除多余的實體

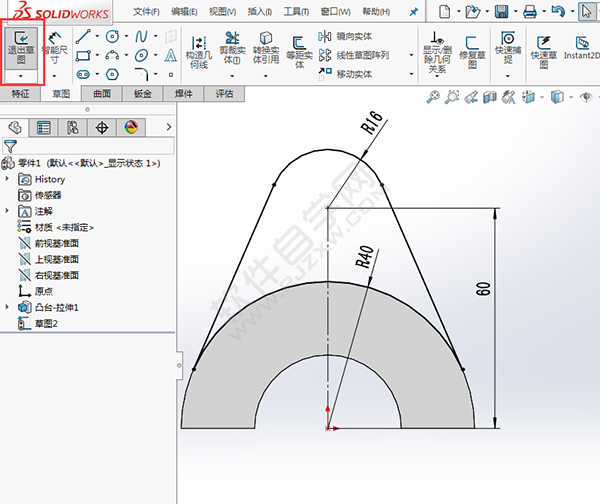

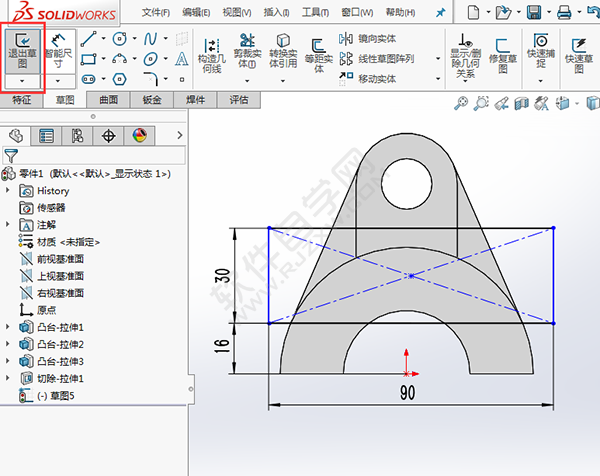

6、然后繪制下面的草圖出來,效果如下:

solidworks切除多余的實體

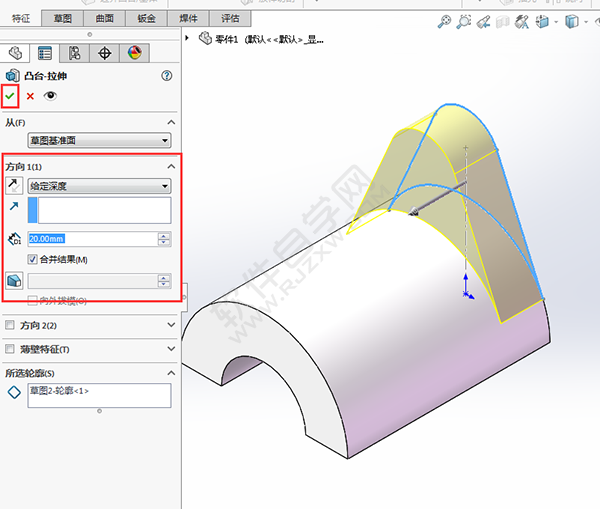

7、然后設置凸臺拉伸設置,方向設置:給定深度,參數為20mm。效果如下:

solidworks切除多余的實體

8、點擊拉伸凸臺,選擇實體表面,效果如下:

solidworks切除多余的實體

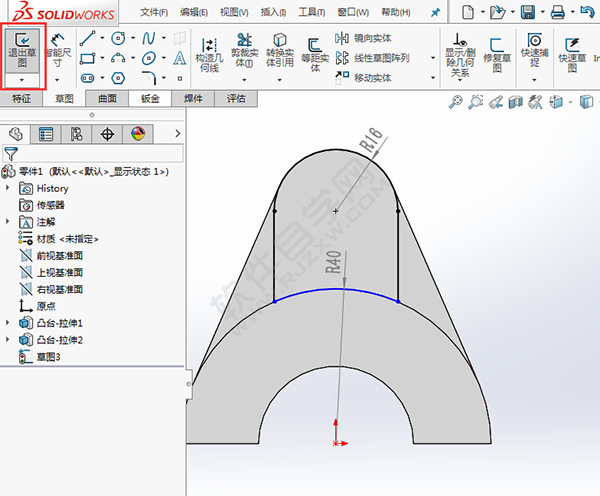

9、繪制下面的草圖出來,效果如下:

solidworks切除多余的實體

10、退出草圖后,設置凸臺拉伸設置,給定深度為6mm。點擊確定。

solidworks切除多余的實體

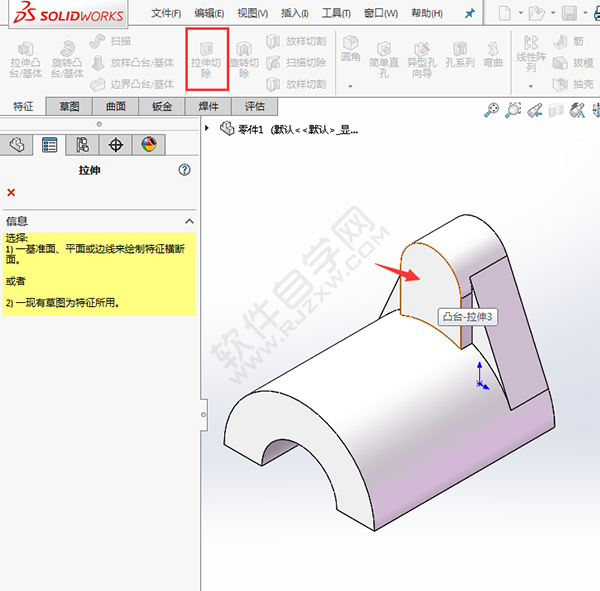

11、點擊拉伸切除,選擇實體表面,效果如下:

solidworks切除多余的實體

12、捕捉圓心點,繪制一個直徑為16mm的圓出來,點擊退出草圖。

solidworks切除多余的實體

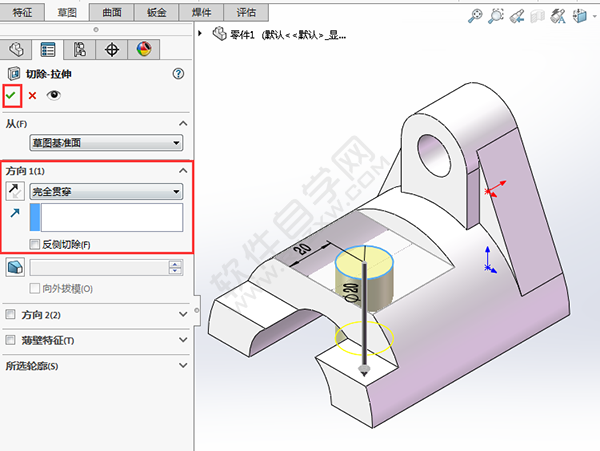

13、設置方向為完全貫穿模式,點擊確定。

solidworks切除多余的實體

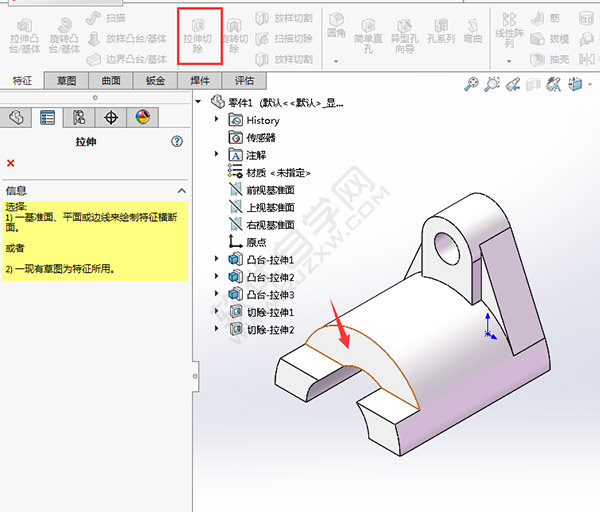

14、點擊拉伸切除,選擇實體前面的表面,效果如下:

solidworks切除多余的實體

15、繪制一個90x30mm的矩形出來,然后退出草圖。

solidworks切除多余的實體

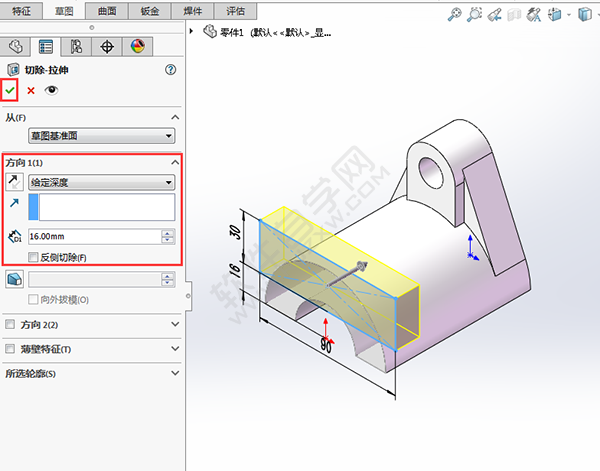

16、設置方向為:給定深度。參數為16mm,點擊確定。

solidworks切除多余的實體

17、同樣的方法,點擊實體面,進入拉伸切除哦!

solidworks切除多余的實體

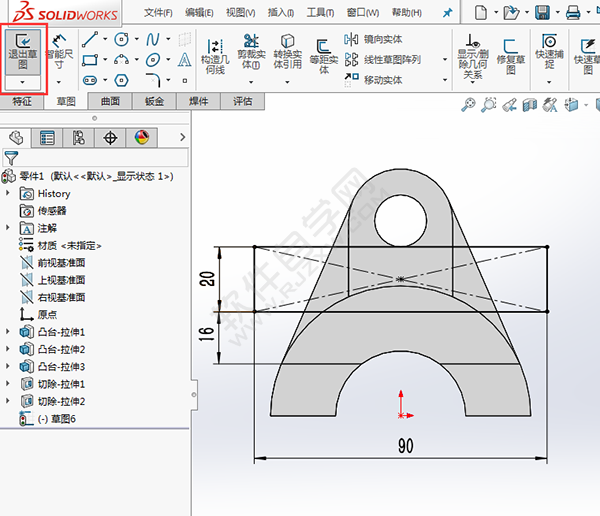

18、同樣繪制矩形出來,90x20mm矩形,效果如下:

solidworks切除多余的實體

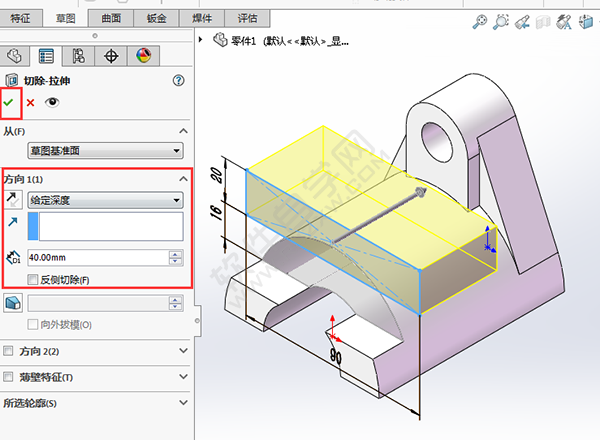

19、設置切除的參數,給定深度為40mm,點擊確定。

solidworks切除多余的實體

20、最后一個切除的方法,選擇拉伸切除,選擇實體表。

solidworks切除多余的實體

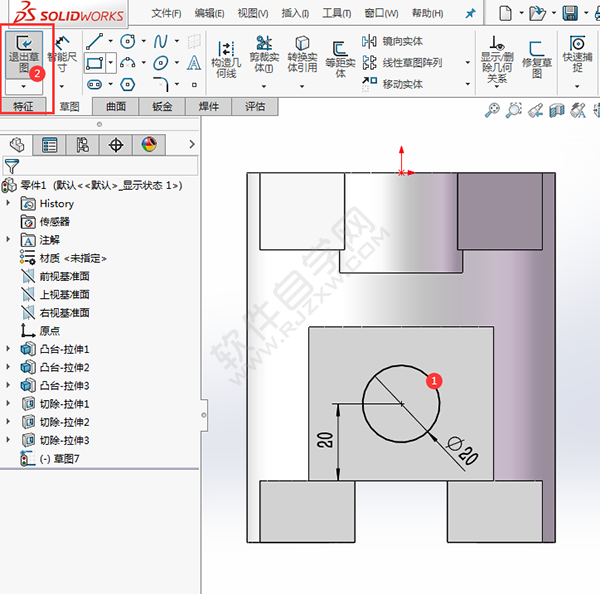

21、然后又繪制一個20mm的直徑圓出來,效果如下:

solidworks切除多余的實體

22、然后設置完全貫穿設置,效果如下:

solidworks切除多余的實體

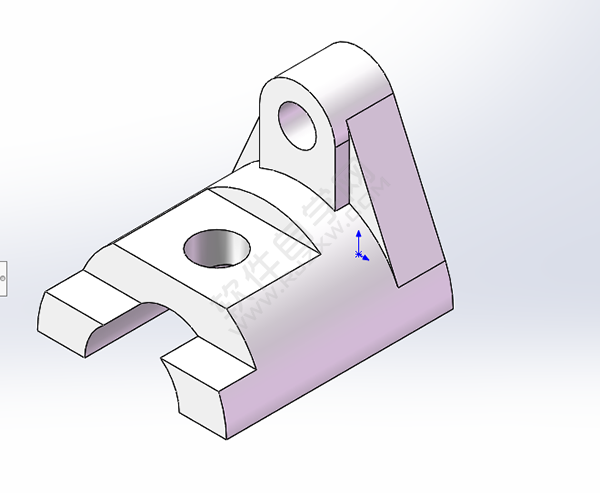

以上的方法就可以繪制下面的零件出來。

以上就是solidworks切除多余的實體,希望大家喜歡,請繼續關注好吧啦網。
