下面給大家介紹的是solidworks繪制平墊圈零件與出工程圖，具體操作步驟如下：

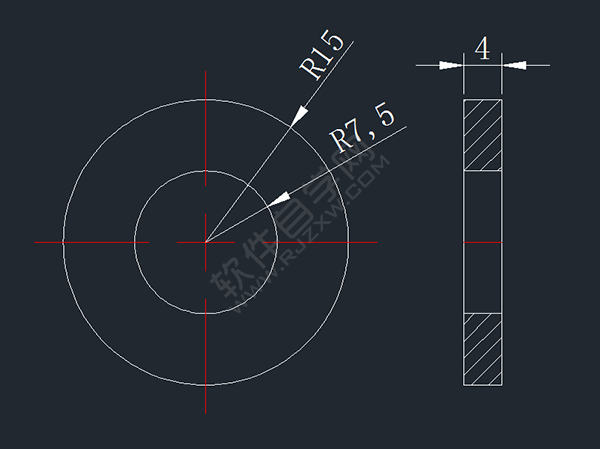

來看看平墊圈CAD圖紙。根據它怎么畫零件圖。請?jiān)敿?xì)觀看下面步驟：

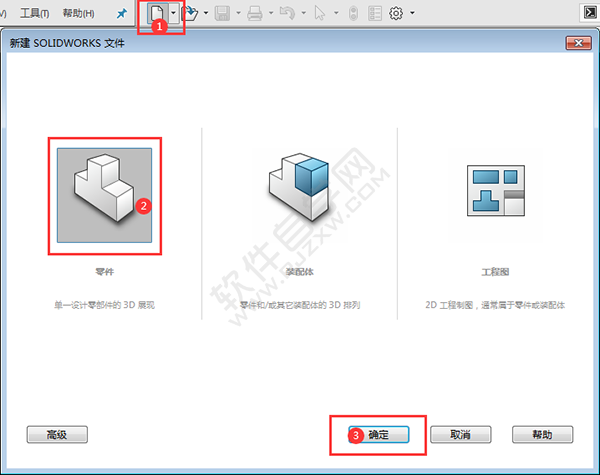

第1步、打開solidworks2016軟件，點擊新建文件，點擊零件。點擊確定。

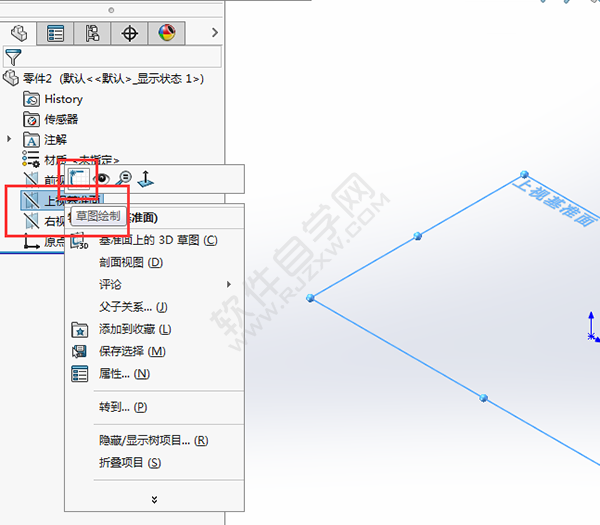

第2步、右擊上視基準面，點擊草圖繪制。效果如下：

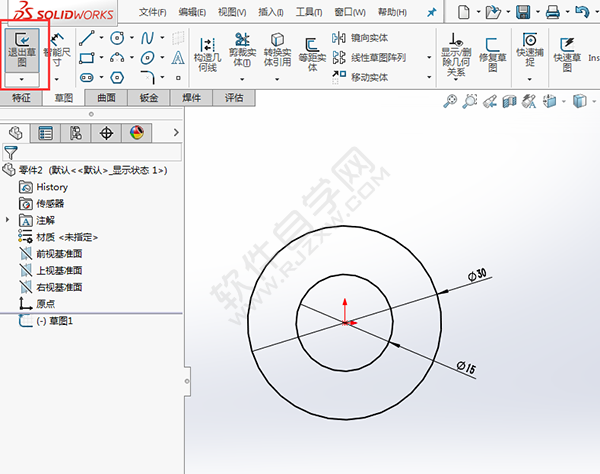

第3步、點擊圓工具，繪制兩個同心圓，分別是直徑30mm與直徑15mm的圓。效果如下圖：

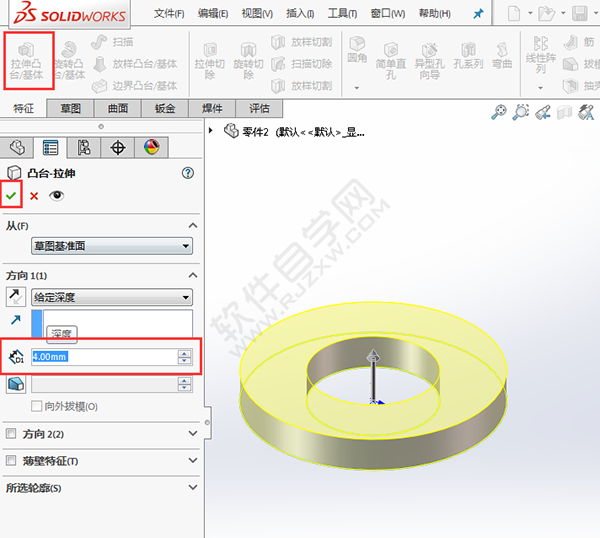

第4步、退出草圖，點擊拉伸凸臺，設置方向?yàn)榻o定深度，厚度為4mm。效果如下：

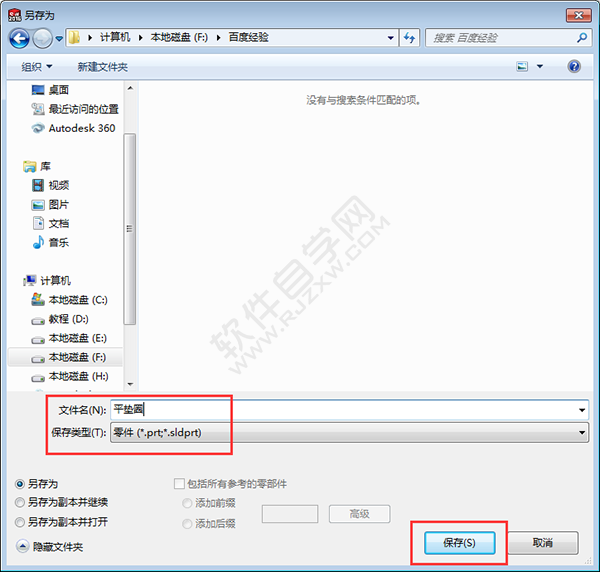

第5步、繪制好后，按ctrl+S另存為，取名為平墊圈。點擊確定。

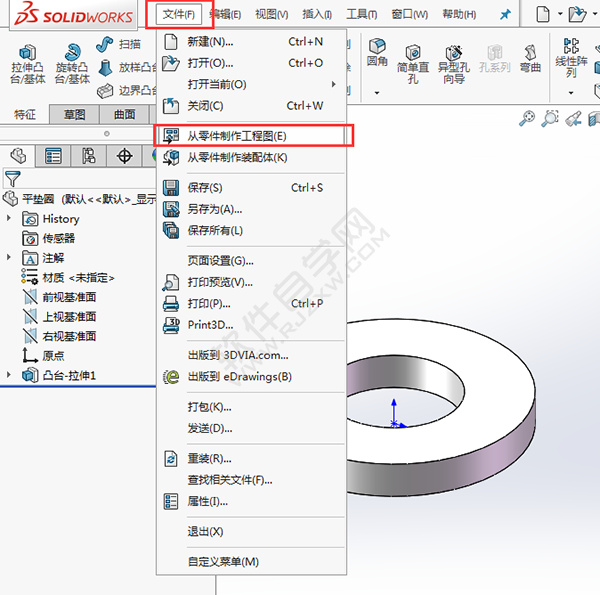

第6步、點擊文件菜單，點擊從零件制作工程圖。

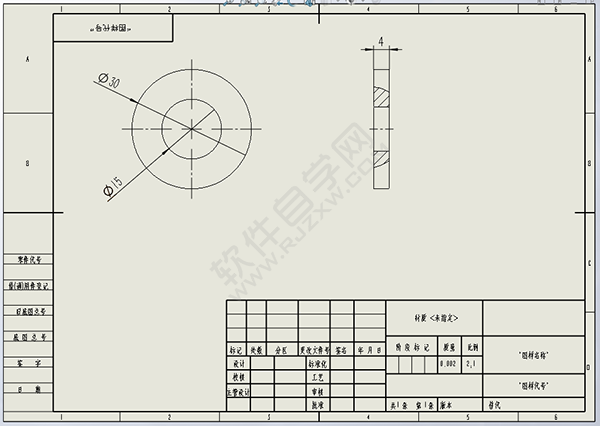

第7步、把上視圖、前視圖的平面拖到工程圖中，標好尺寸。改成表格就可以了。

以上就是繪制機械平墊圈的方法，希望能幫助到大家，喜歡我請關注我。
