CAD二維練習題(06)繪制的方法

瀏覽:142日期:2023-11-26 08:47:07
CAD二維練習題(06)繪制的方法,喜歡的朋友可以一起來關注好吧啦網學習更多的CAD教程。

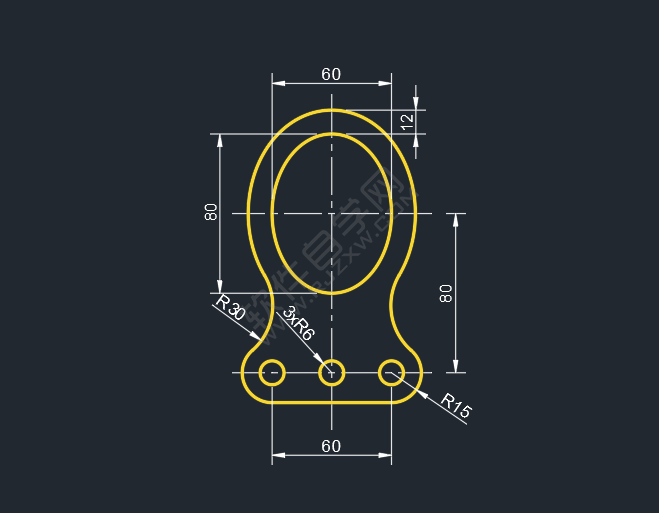

CAD二維練習題(06)尺寸圖,效果如下:

CAD二維練習題(06)繪制的方法

1、使用直線工具,繪制二條直線作為中心輔助線。

CAD二維練習題(06)繪制的方法

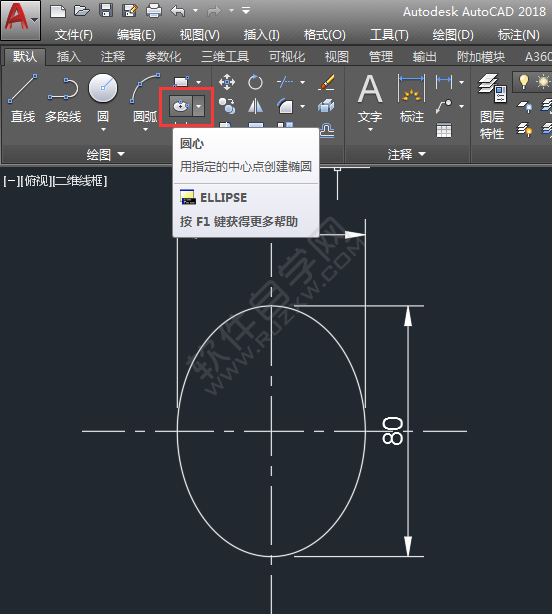

2、點擊橢圓工具,捕捉交點,繪制一個80x60的橢圓出來,效果如下:

CAD二維練習題(06)繪制的方法

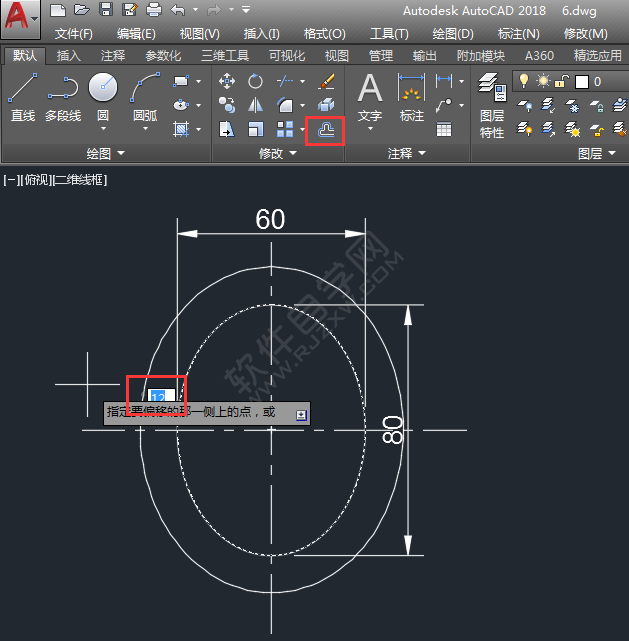

3、然后使用偏移工具,偏移橢圓12mm。

CAD二維練習題(06)繪制的方法

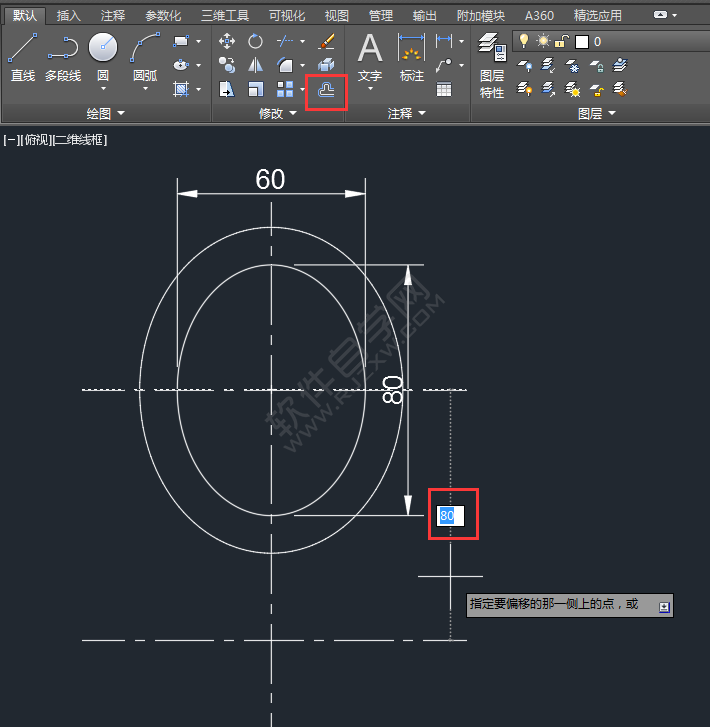

4、同樣偏移80的直線,效果如下:

CAD二維練習題(06)繪制的方法

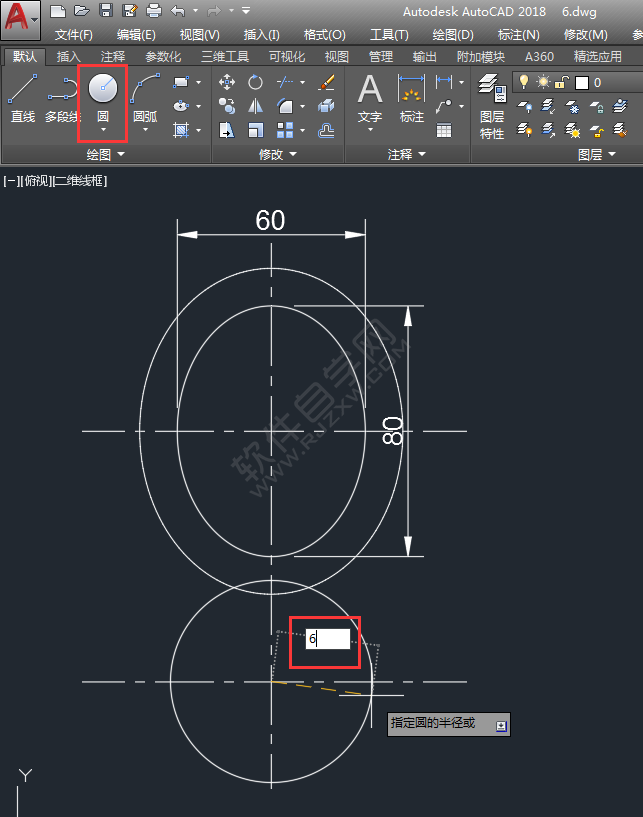

5、然后使用圓形工具,繪制直徑6的圓,效果:

CAD二維練習題(06)繪制的方法

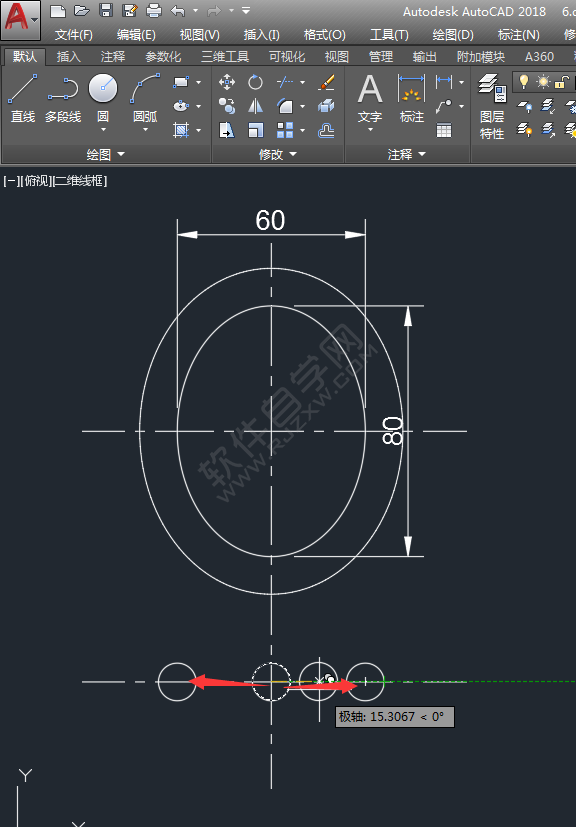

6、然后向左與右復制30距離的兩個圓,效果如下:

CAD二維練習題(06)繪制的方法

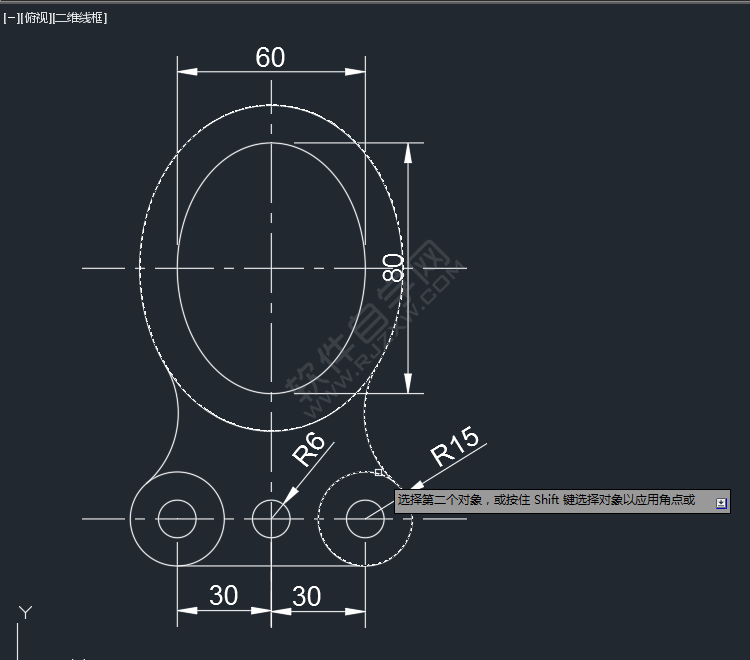

7、然后再繪制二個圓形出來,半徑為15mm。

CAD二維練習題(06)繪制的方法

8、然后進行倒圓角R30的二個圓角出不,效果如下:

CAD二維練習題(06)繪制的方法

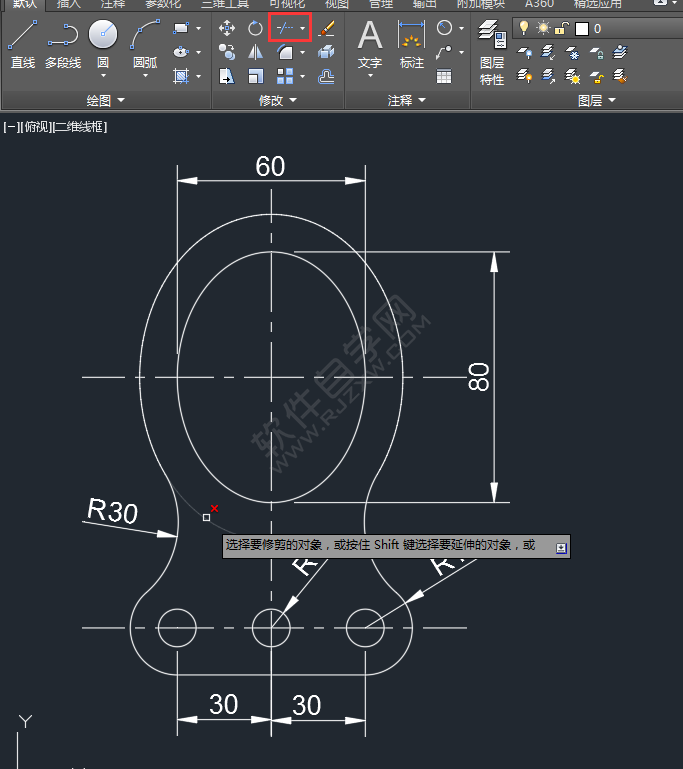

9、然后使用修剪掉工具,修剪不要的部分,效果如下:

CAD二維練習題(06)繪制的方法

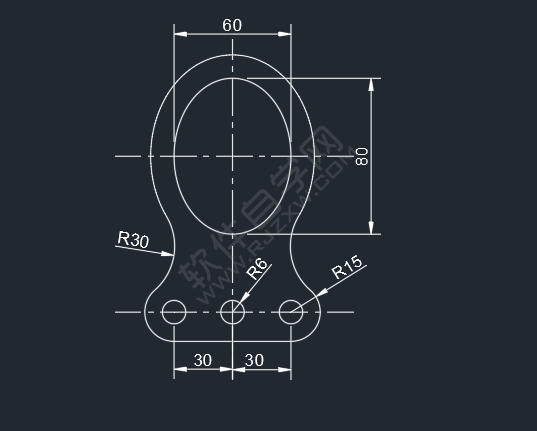

10、然后標好尺寸就完成了哦!

CAD二維練習題(06)繪制的方法

以上就是CAD二維練習題(06)繪制的方法,希望大家喜歡,請繼續關注好吧啦網。
