下面給大家介紹的是cad啟用捕捉設置的方法，喜歡的朋友可以一起來關(guān)注學習哦！

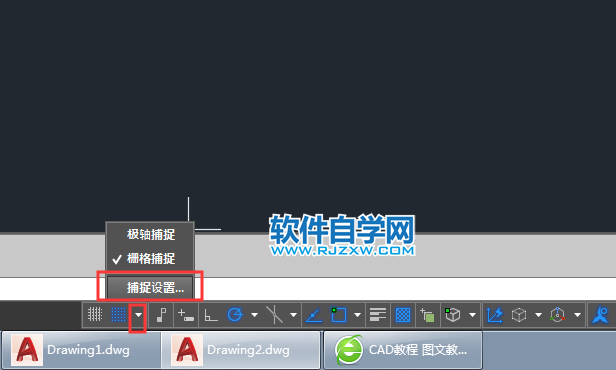

1、打開CAD2018軟件，點擊捕捉設置。效果如下：

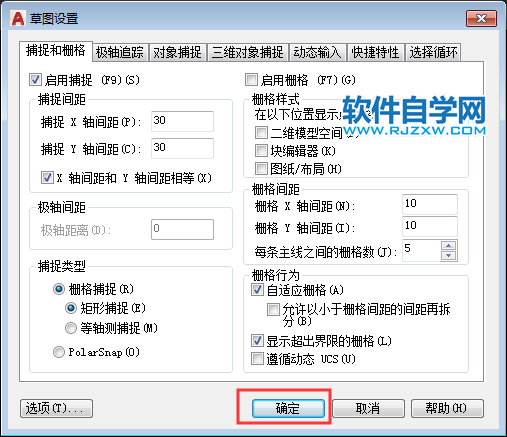

2、進入草圖設置。點擊捕捉和柵格。就可以勾選啟用捕捉了?；蚴前碏9快捷鍵。

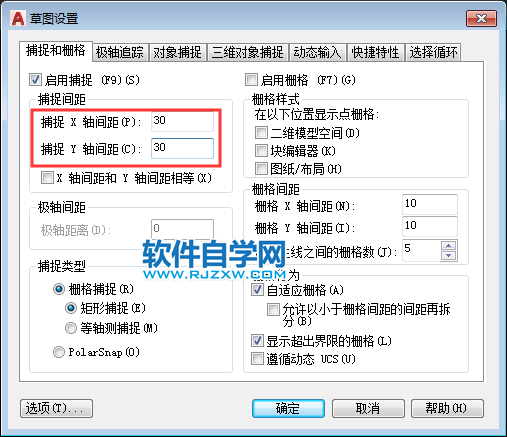

3、捕捉是可以設置間距的。比例可以設置x,y的間距。效果如下：

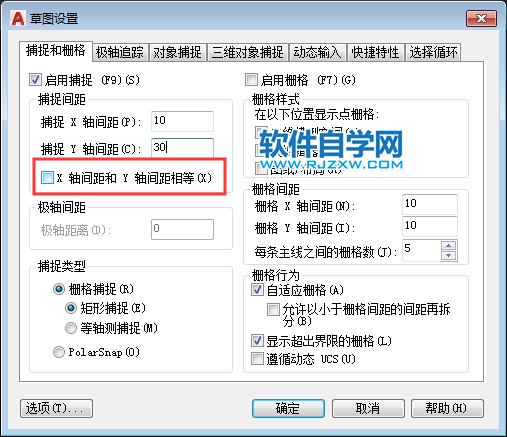

4、X軸間距和Y軸間距相等，就是在這里設置。

5、設置好，X與Y的間距就是一樣的大小。點擊確定完成了就好了。

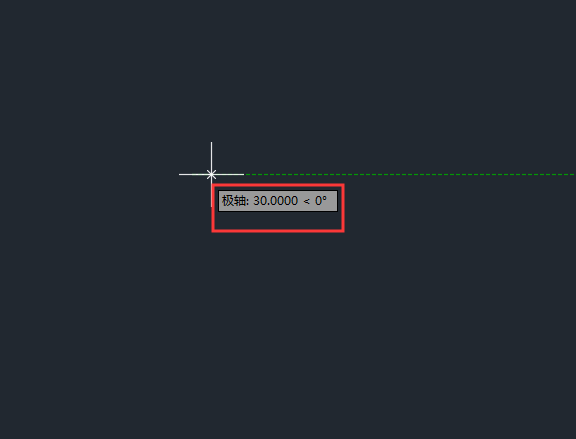

6、然后繪制直線時，打開捕捉對象，就能在XY的下一個捕捉點距離就是30mm了。

以上就是cad啟用捕捉設置的方法，希望大家喜歡，請繼續(xù)關(guān)注好吧啦網(wǎng)。
