下面給大家分享的是UG投影曲線使用的方法，希望能幫助到大家。

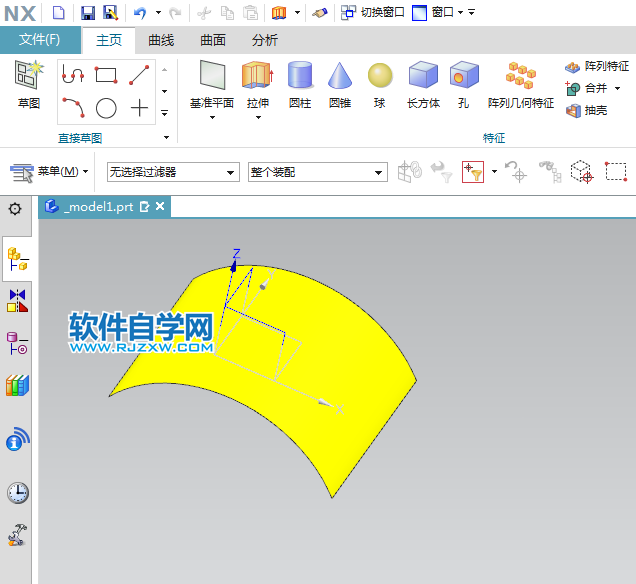

1、打開UG軟件，拉伸一個曲面出來，效果如下：

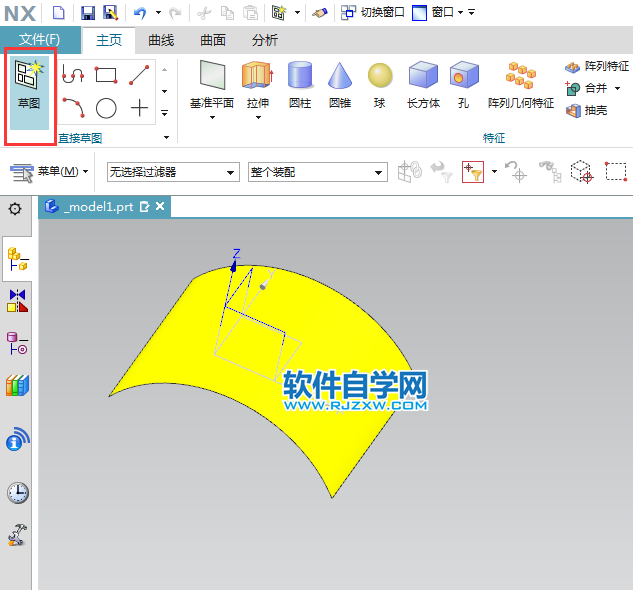

2、曲面繪制出來后，點擊草圖。繪制要投影的草圖。

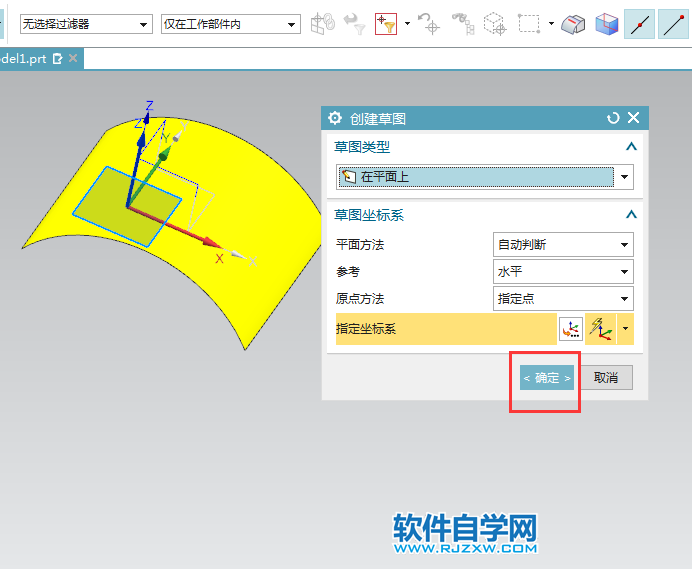

3、選擇一個XY的基準平面。創建草圖，點擊確定。

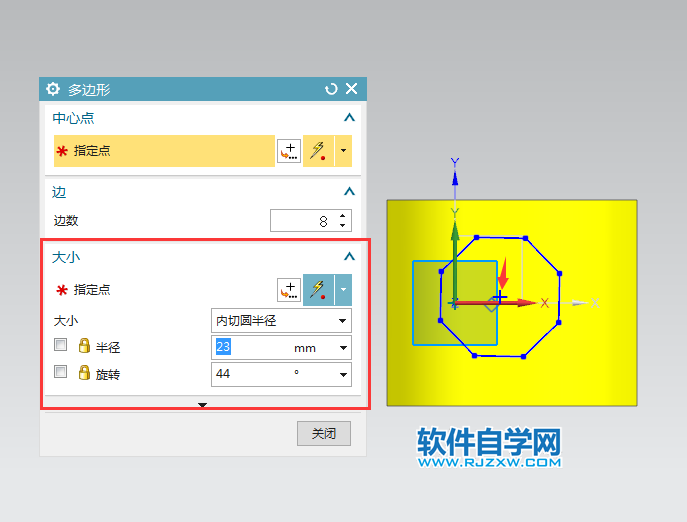

4、然后選擇多邊形，繪制一個八邊形出來，效果如下：

5、繪制好后草圖，那就點擊曲線的投影曲線。效果如下：

6、選擇曲線，就選八邊形。效果如下：

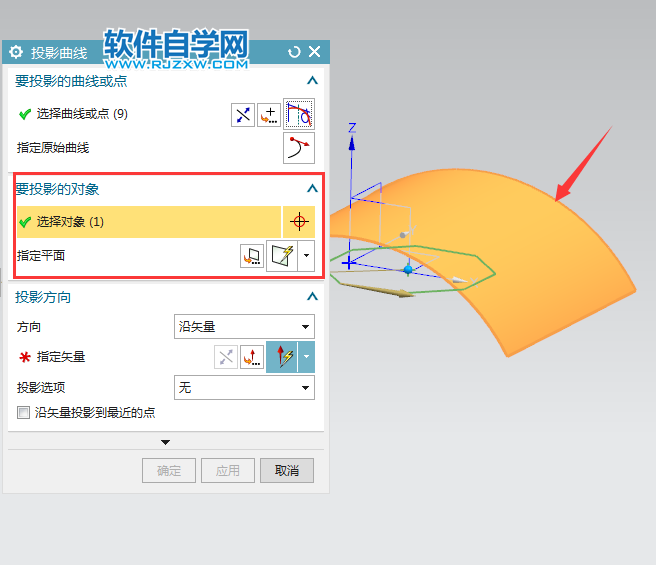

7、選擇要投影的對象，就是選擇曲面。

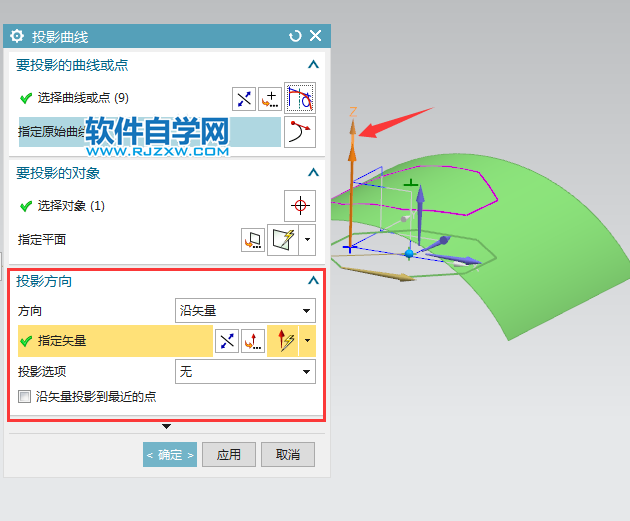

8、選擇投影的方向，選擇Z軸。效果如下：

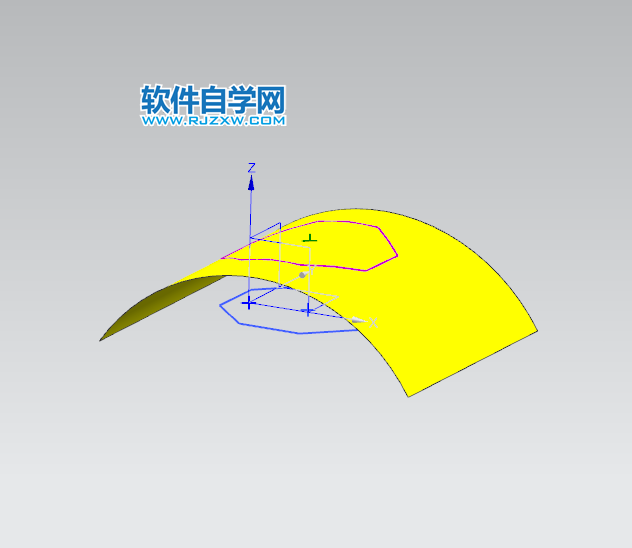

9、這樣八邊形就投影到了曲線上。效果如下：

以上就是UG投影曲線怎么用，希望大家喜歡，請繼續關注好吧啦網。
