UG怎么創建圓柱呢，下面給大家分享一下UG以圓弧和高度創建圓柱的方法，步驟如下：

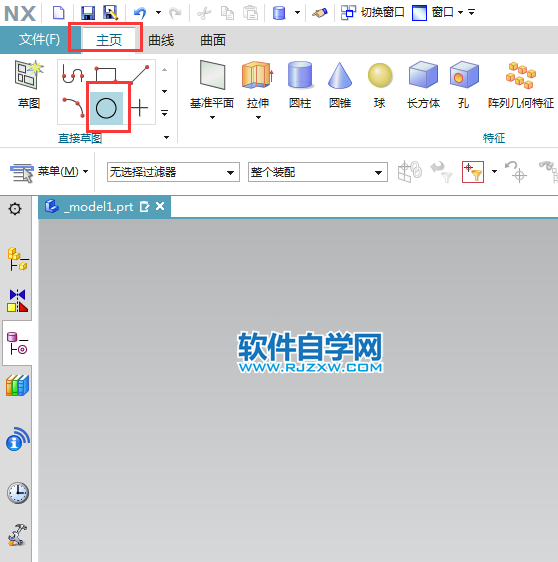

1、打開UGNX軟件，點擊主頁菜單，選把圓柱的圓弧會制出來。那就要點擊圓形工具。

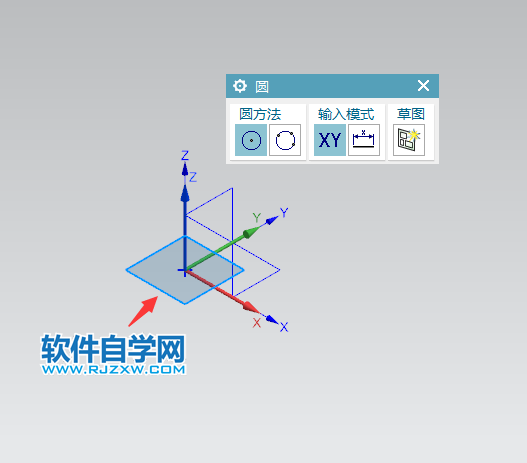

2、然后在XY面，進行繪制圓形。

3、繪制一個圓形后，退出草圖。

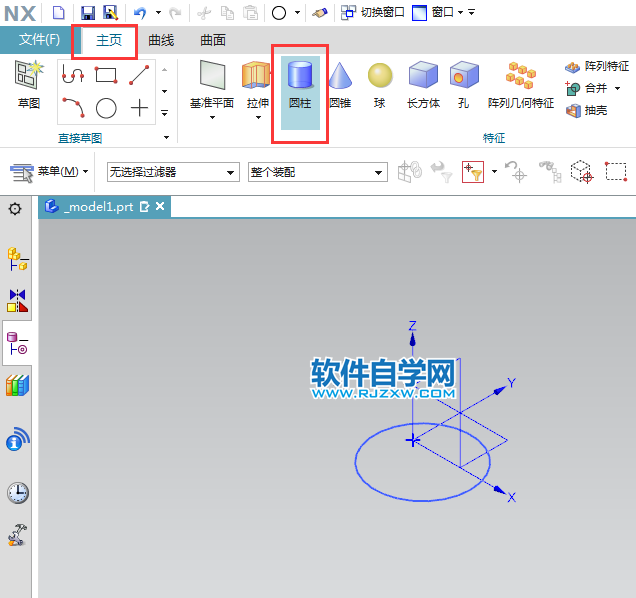

4、然后點擊主頁里面的圓柱工具。

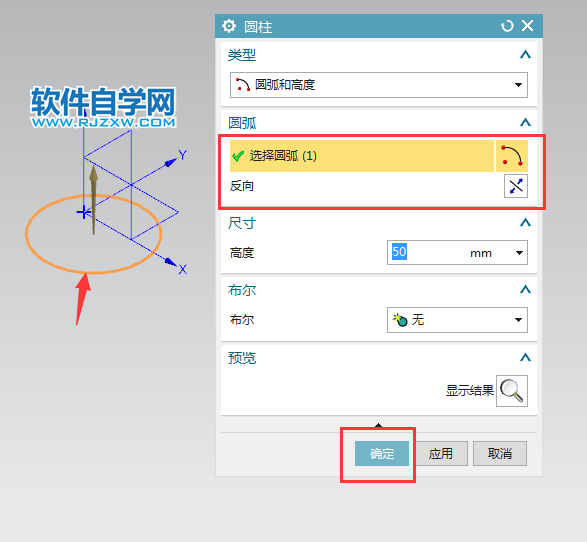

5、類型選擇以圓弧和高度，圓弧選圓。尺寸高度為50。點擊確定。

6、這樣圓柱就完成了，高度為50以，直徑就是草圖圓。

以上就是UG以圓弧和高度創建圓柱的方法，希望大家喜歡，請繼續關注好吧啦網。
