CAD陣列對象平面圖練習

瀏覽:142日期:2023-12-02 18:40:15
下面給大家介紹的是CAD陣列對象平面圖練習,具體操作步驟如下:

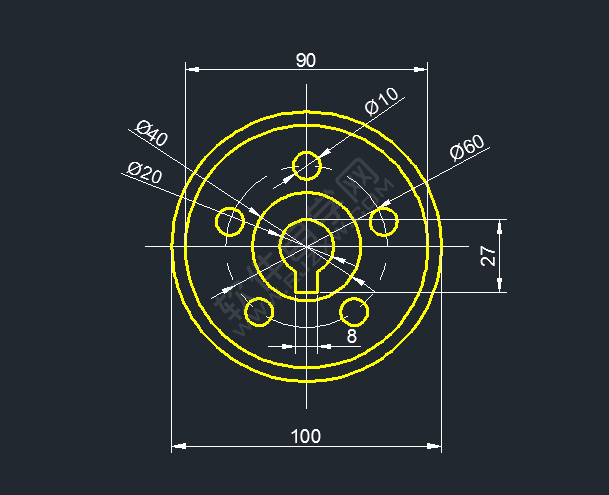

CAD二維練習題(12)尺寸圖:

CAD陣列對象平面圖練習

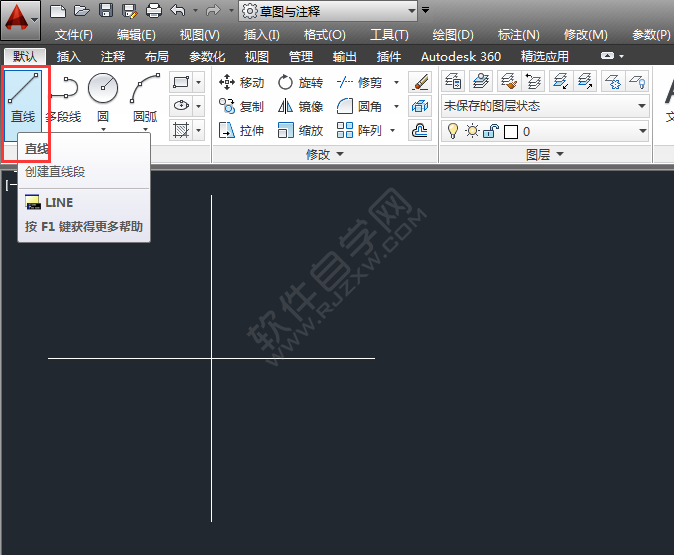

1、使用直線工具,繪制一個十字直線出來,效果如下:

CAD陣列對象平面圖練習

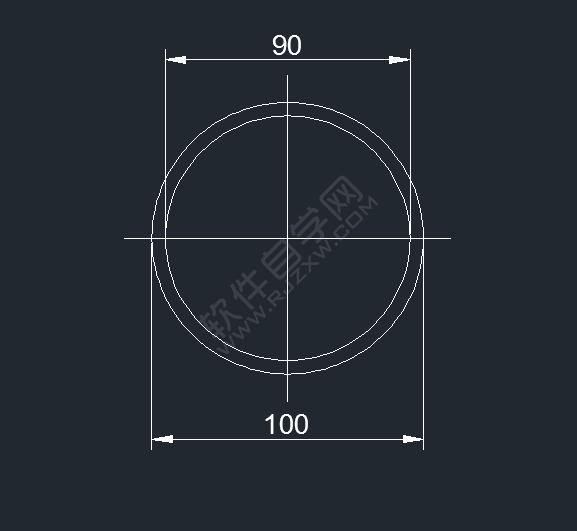

2、然后繪制一個直徑100,與直徑90mm的圓形出來。

CAD陣列對象平面圖練習

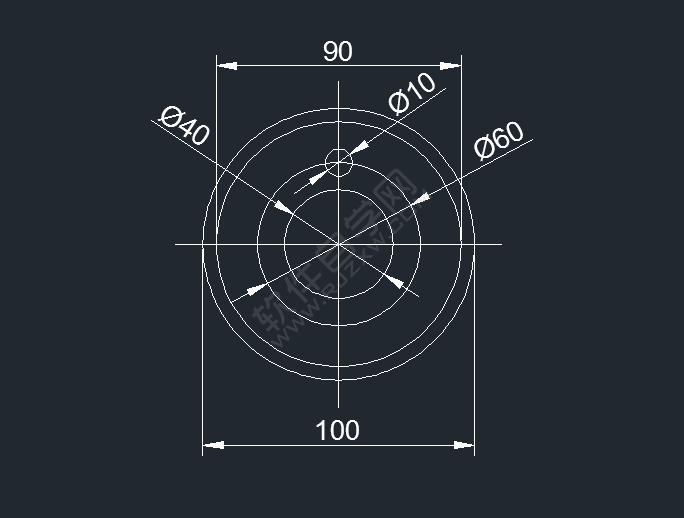

3、然后繪制直徑為60,40、10的圓形出來,效果如下:

CAD陣列對象平面圖練習

4、然后把小圓進行環形陣列,數目為6個,效果如下:

CAD陣列對象平面圖練習

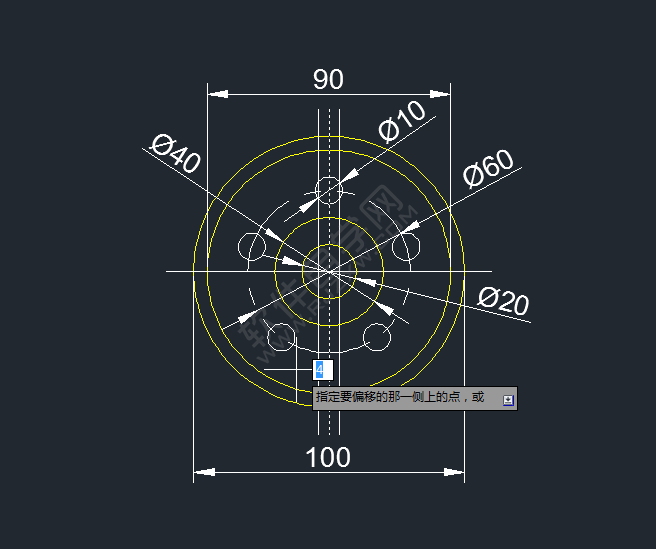

5、然后垂直線,進行左右偏移,效果如下:

CAD陣列對象平面圖練習

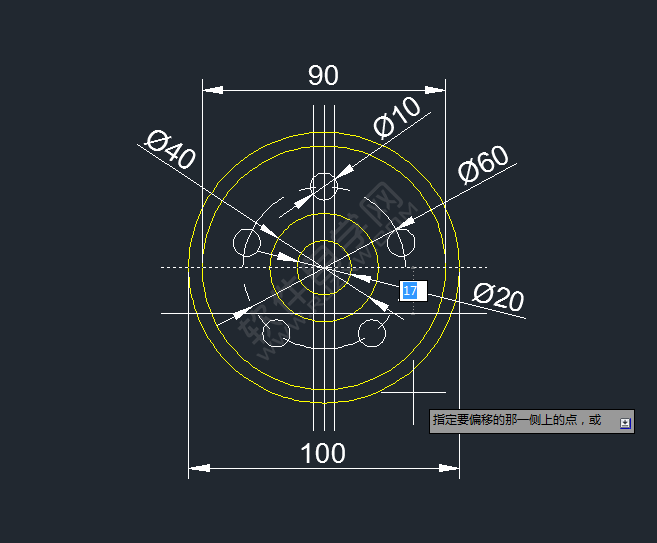

6、然后水平線向下偏移17mm,效果如下:

CAD陣列對象平面圖練習

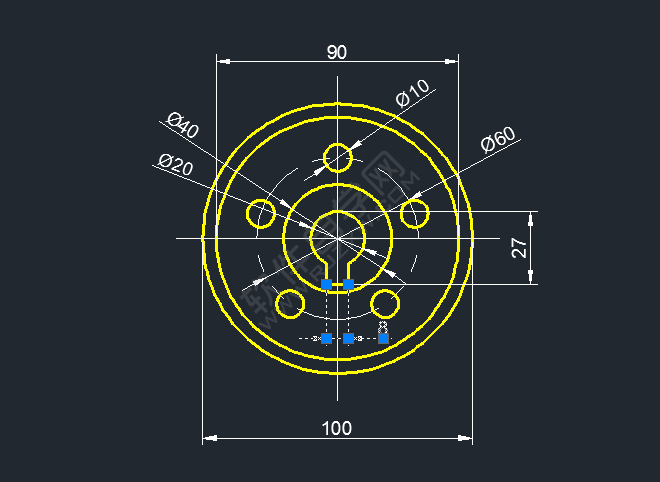

7、然后修剪不要的處理,就完成了。

CAD陣列對象平面圖練習以上就是CAD陣列對象平面圖練習,希望大家喜歡,請繼續關注好吧啦網。
