下面給大家介紹的是solidworks繪制噴霧器透明蓋的方法與步驟，喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks教程哦！

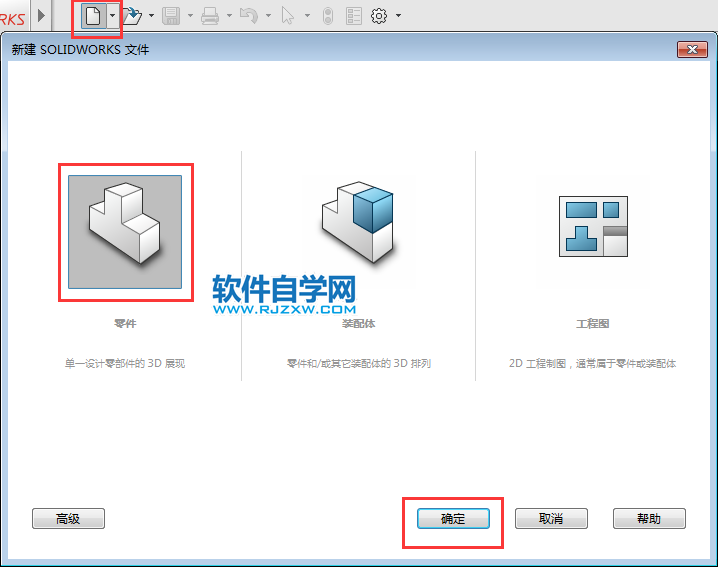

1、打開solidworks2016軟件，點擊新建--點擊零件--點擊確定。

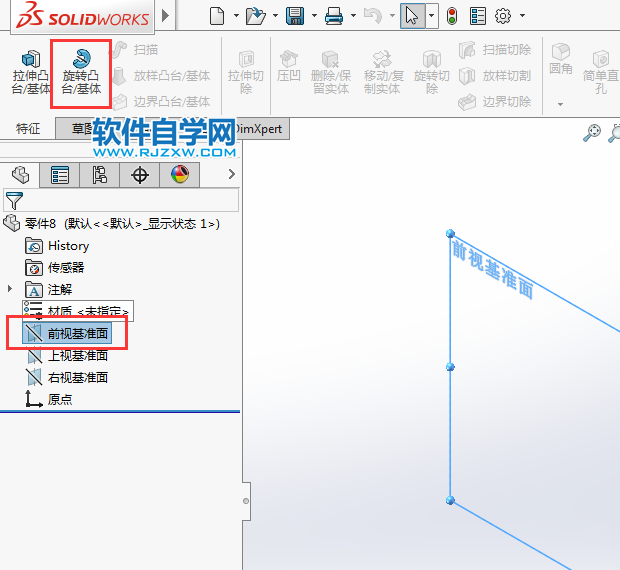

2、點擊前視基準面--點擊旋轉凸臺/基本。效果如下：

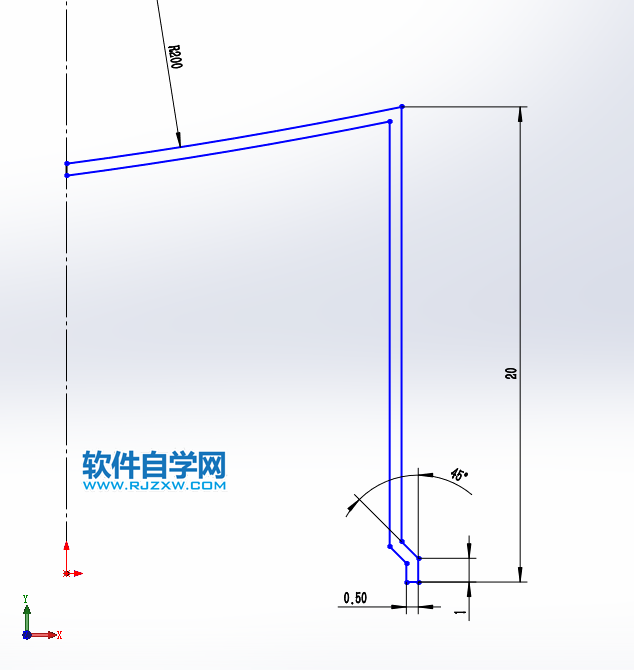

3、然后繪制下面的草圖出來，效果如下：

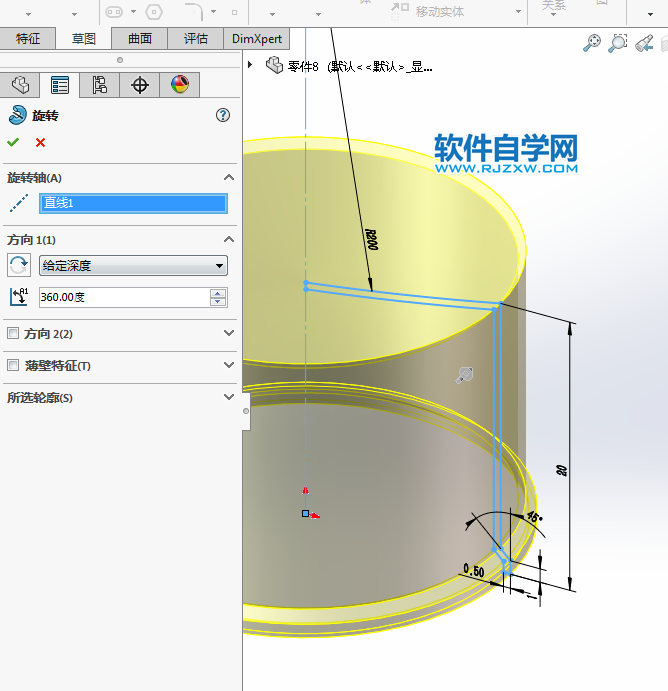

4、退出草圖，選擇旋轉軸為中心構造線，再設置旋轉角度過360度。效果如下：

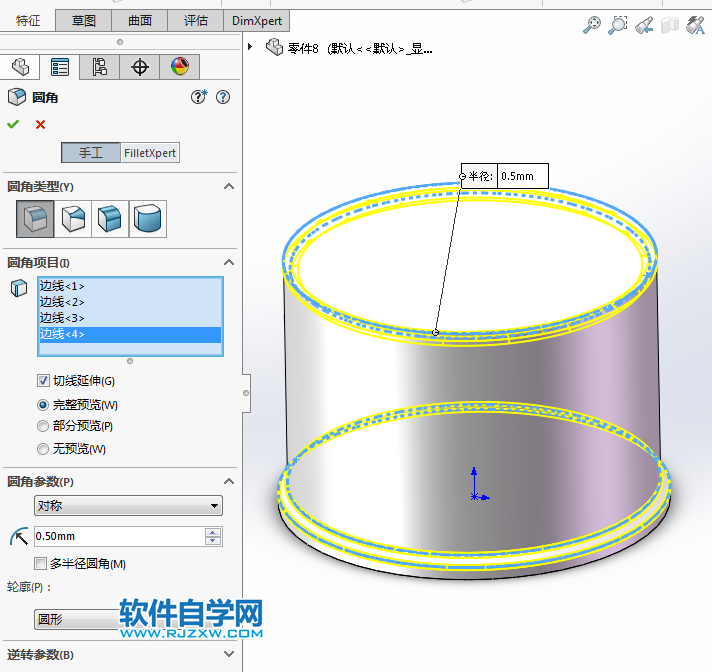

5、然后給實體進行倒圓角處理，效果如下：

6、剖切圖效果如下：

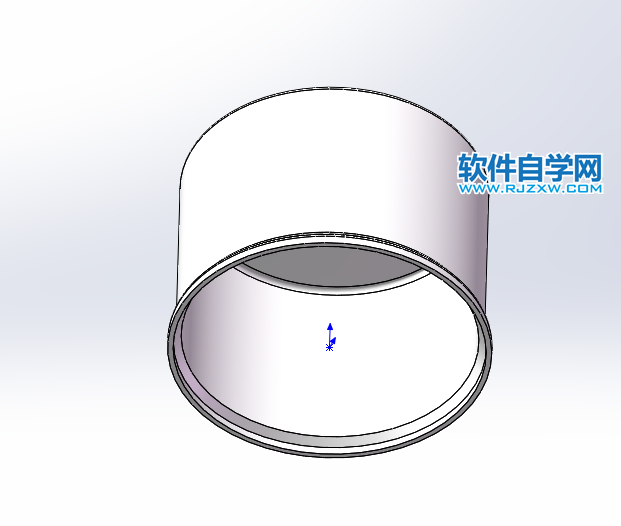

7、實體效果如下：

以上就是solidworks繪制噴霧器透明蓋，希望大家喜歡，請繼續關注好吧啦網。
