solidworks草圖圓怎么指定半徑或直徑

瀏覽:225日期:2023-12-04 10:45:37
下面給大家介紹的是solidworks草圖圓怎么指定半徑或直徑的方法與步驟,喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks教程。

1、打開solidworks2016軟件,點擊新建圖標,點擊零件,點擊確定。

solidworks草圖圓怎么指定半徑或直徑

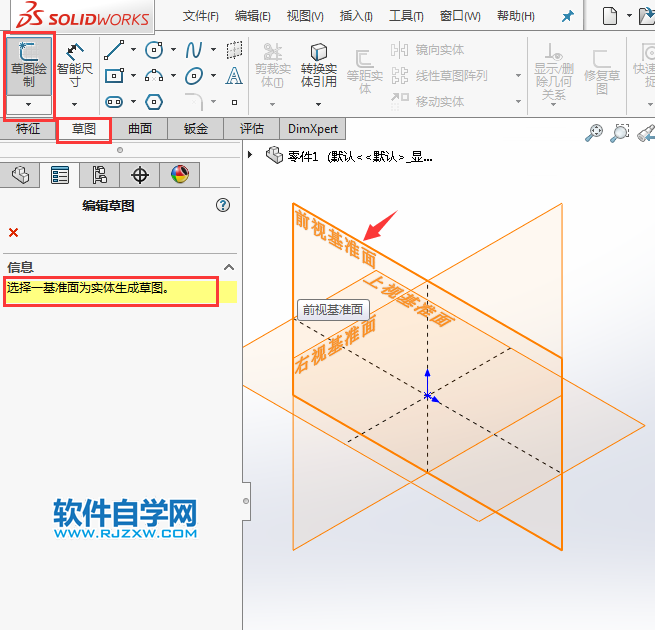

2、點擊草圖選項,點擊草圖繪制,然后選擇前視基準面。效果如下:

solidworks草圖圓怎么指定半徑或直徑

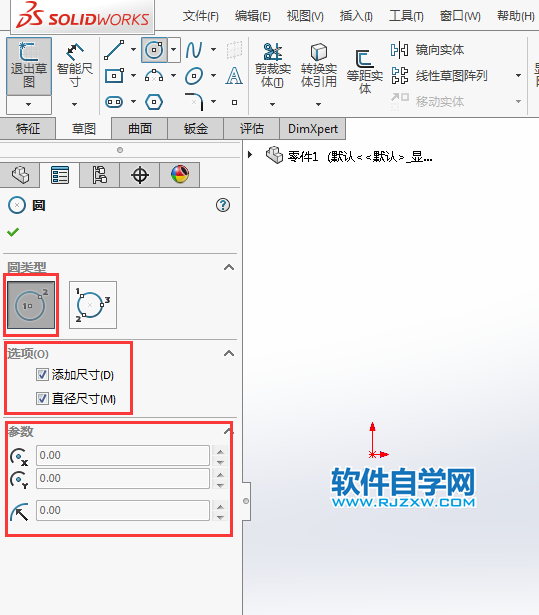

3、點擊圓形,圓有兩個類型,一個以中心點繪繪,一個是周邊圓也可以理解成相切圓。下選項是有添加尺寸,直徑尺寸。下面參數是圓的中心坐標,還有圓的大小參數設置。

solidworks草圖圓怎么指定半徑或直徑

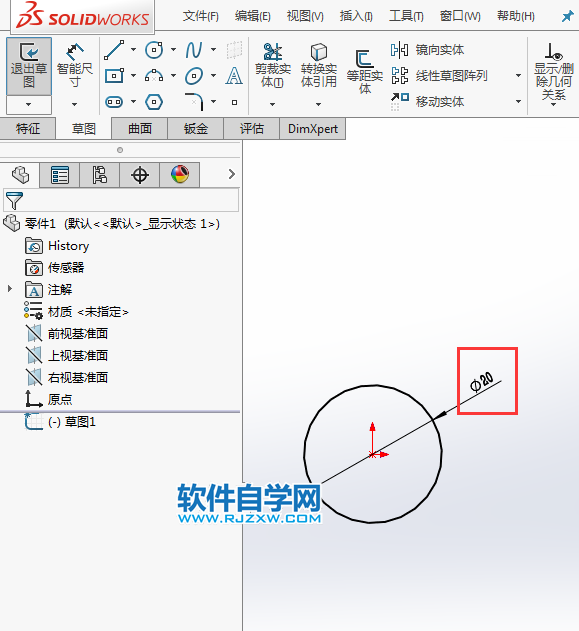

4、繪制一個圓出來時,圓自動會標出尺寸出來,這里的20就是指定圓的直徑為20mm。

solidworks草圖圓怎么指定半徑或直徑

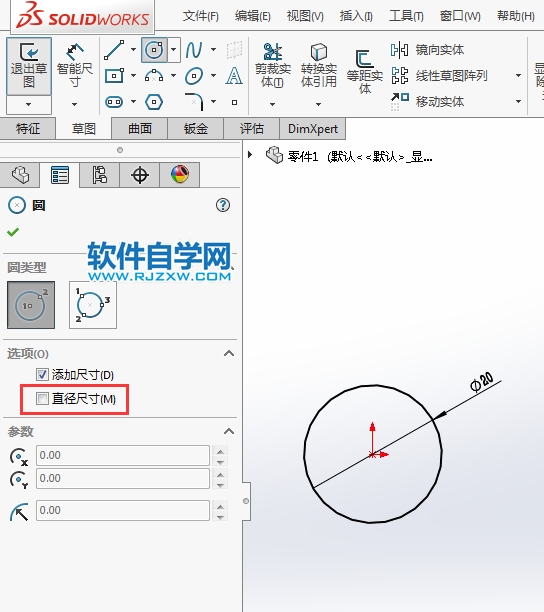

5、如果把直徑尺寸取消,那繪制出來的標注尺寸就是以半徑為主。

solidworks草圖圓怎么指定半徑或直徑

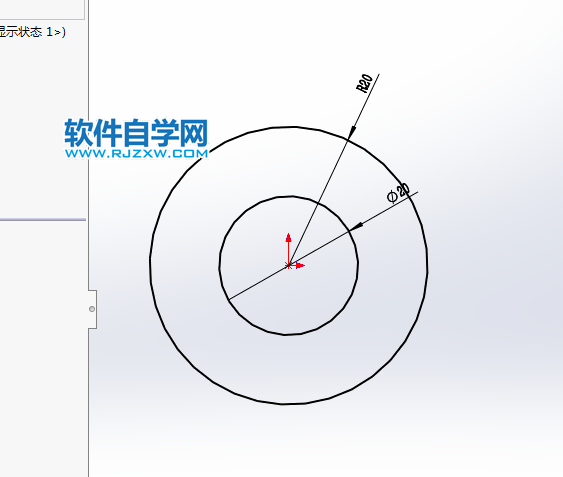

6、在這里我們繪試一下,繪制一個圓形20出來,你會發現標注的是R20, 希望能過兩次的分析,大家明白怎么畫半徑與直徑參數的圓了吧。

solidworks草圖圓怎么指定半徑或直徑以上就是solidworks草圖圓怎么指定半徑或直徑,希望大家喜歡,請繼續關注好吧啦網。
