下面給大家介紹的是solidworks繪制軸套零件的思路設計，喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks教程。

先看看零件的效果圖，過程很簡單，就是用旋轉來完成就好了。

1、打開solidowrks軟件，點擊新建圖標，點擊零件，再點確定。

2、點擊特征里面的旋轉凸臺/基體，選擇一個基準面，我們就選前視基準面。效果如下：

3、然后在前視基準面上，繪制下面的草圖出來，效果如下：

4、繪制好草圖后，退出草圖，進入旋轉實體設置，參數如下：

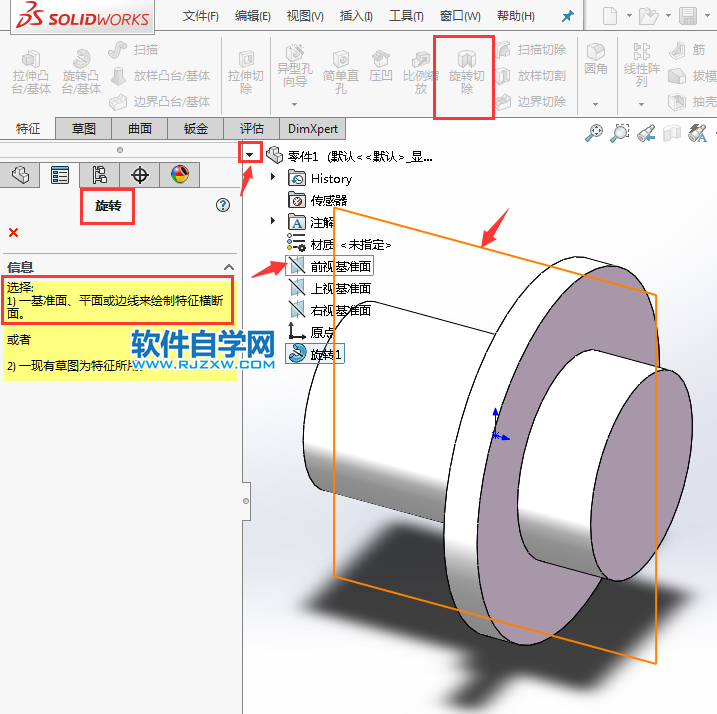

5、實體零好后，我們要把中間挖空，那就是點擊特征--旋轉切除，選擇要繪制草圖的基準面，在這里我們點擊前視基準面。效果如下：

6、同樣的繪制旋轉切除的草圖出來，效果如下：

以上就是solidworks繪制軸套零件的思路，希望大家喜歡，請繼續關注好吧啦網。
