看看兩側對稱拉伸的零件圖。

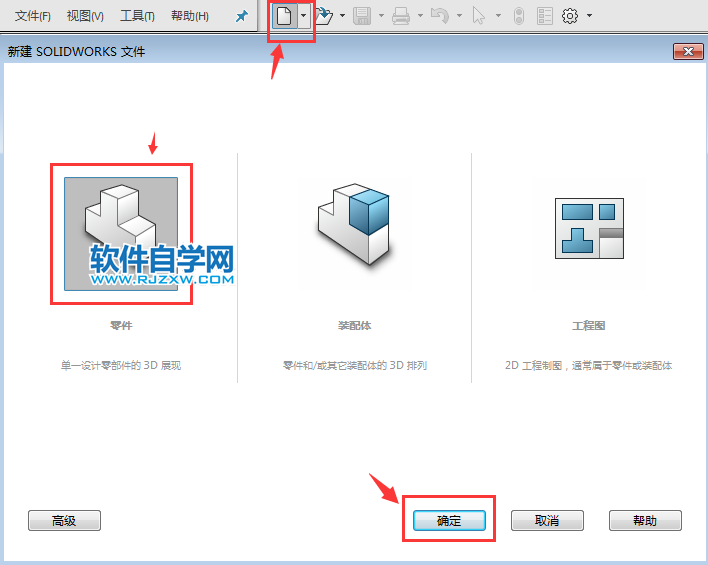

1、打開Solidworks軟件，點擊新建零件，過程如下：

2、點擊特征，點擊凸臺拉伸功能，選擇前視基準面。效果如下：

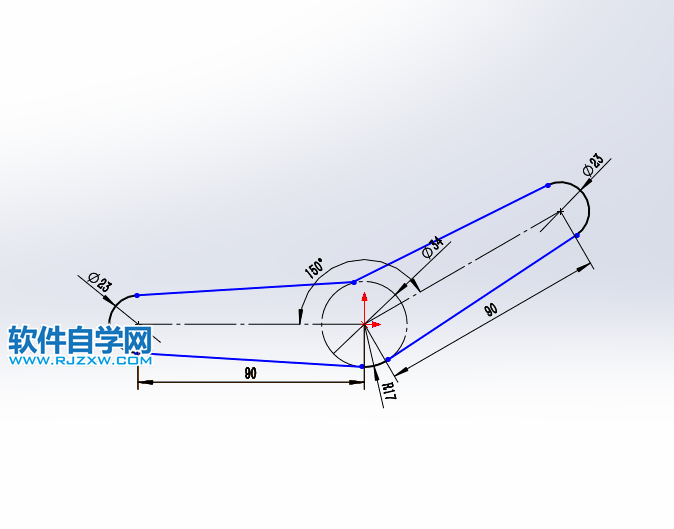

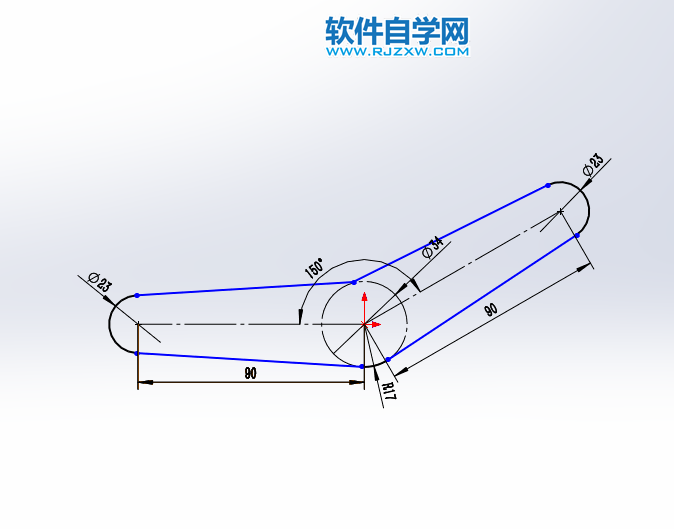

3、在前視基準面里，繪制下面的草圖出來，先繪制二條構造線，再繪制三個圓出來，再繪制相切線，再進行剪裁出來。效果如下：

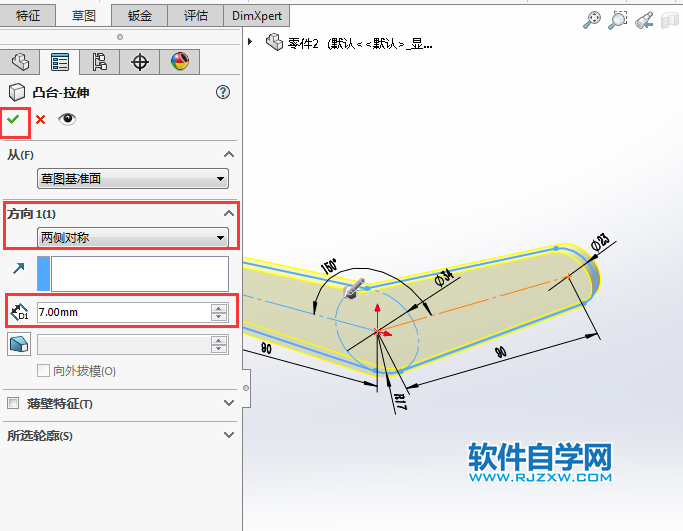

4、繪制好后，退出草圖，進入凸臺拉伸，設置方向?yàn)閮蓚?cè)對稱，距離設置為7mm
