solidworks拉伸與抽殼怎么用

瀏覽:226日期:2023-12-04 13:47:48
下面給大家介紹的是solidworks拉伸與抽殼怎么用的方法與步驟,喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks教程。

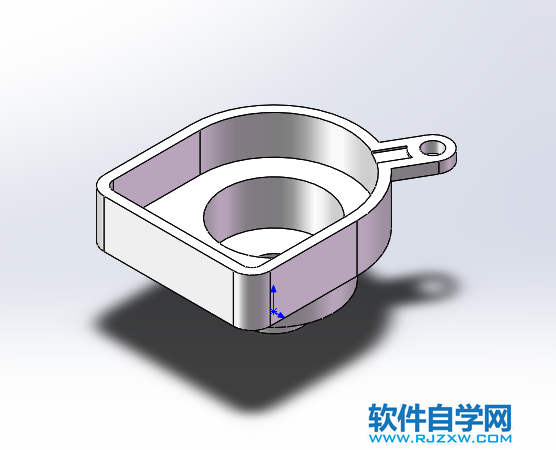

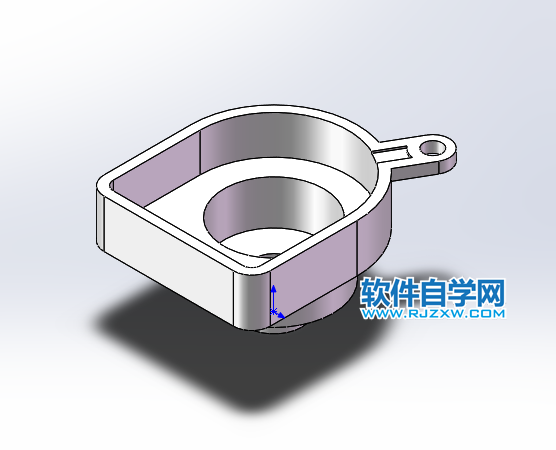

看看零件實體效果圖:

solidworks拉伸與抽殼怎么用

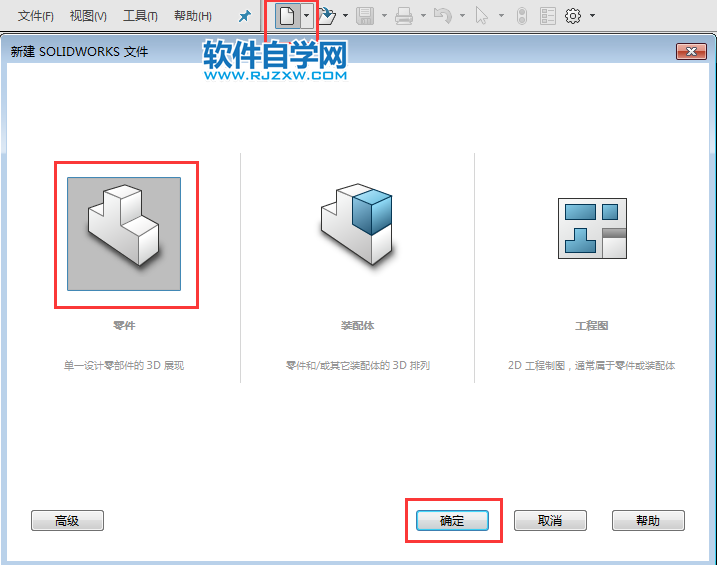

1、打開solidworks軟件,新建零件,點擊確定。

solidworks拉伸與抽殼怎么用

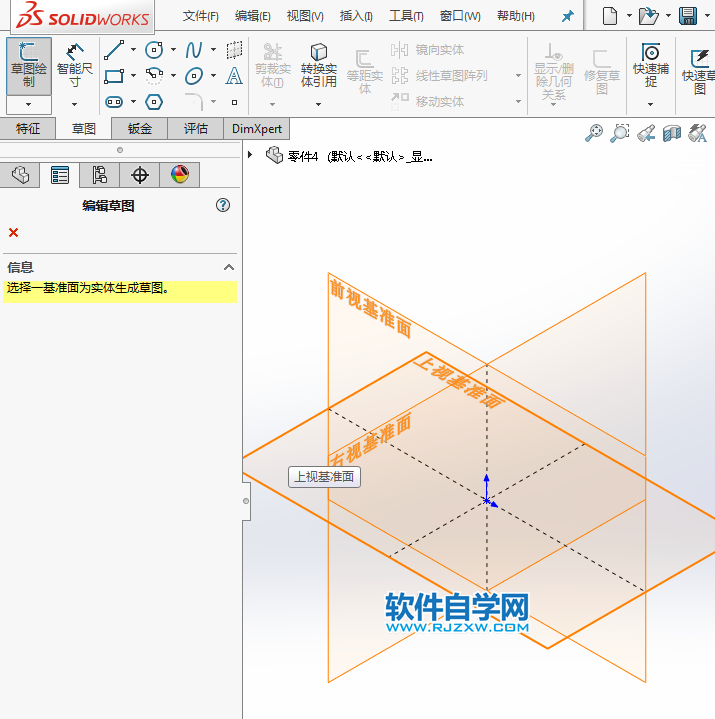

2、點擊草圖里面的草圖繪制,選擇上視基準面,效果如下:

solidworks拉伸與抽殼怎么用

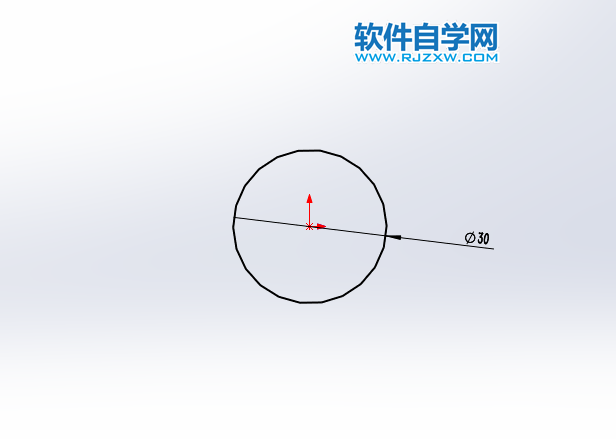

3、使用橢圓工具,繪制一個直徑30mm的圓出來。

solidworks拉伸與抽殼怎么用

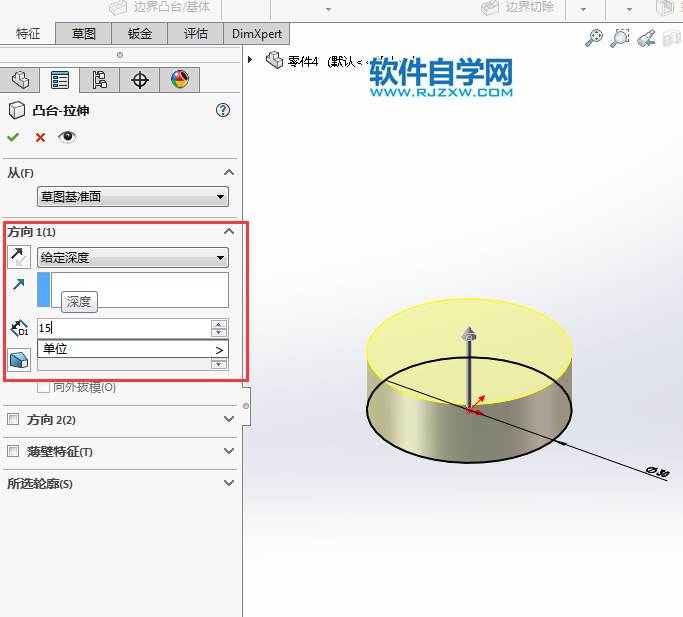

4、繪制好后,退出草圖,設置拉伸的厚度,為15mm。點擊綠勾確定。

solidworks拉伸與抽殼怎么用

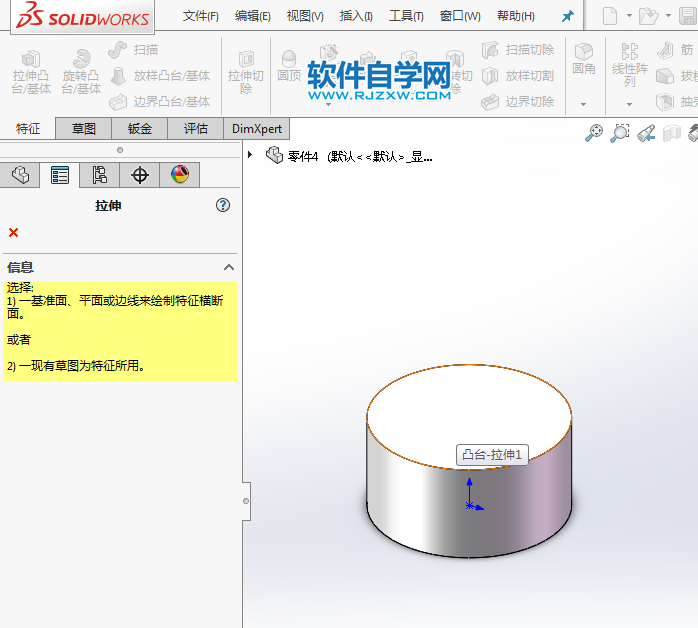

5、點擊特征的凸臺拉伸,選擇實體面。

solidworks拉伸與抽殼怎么用

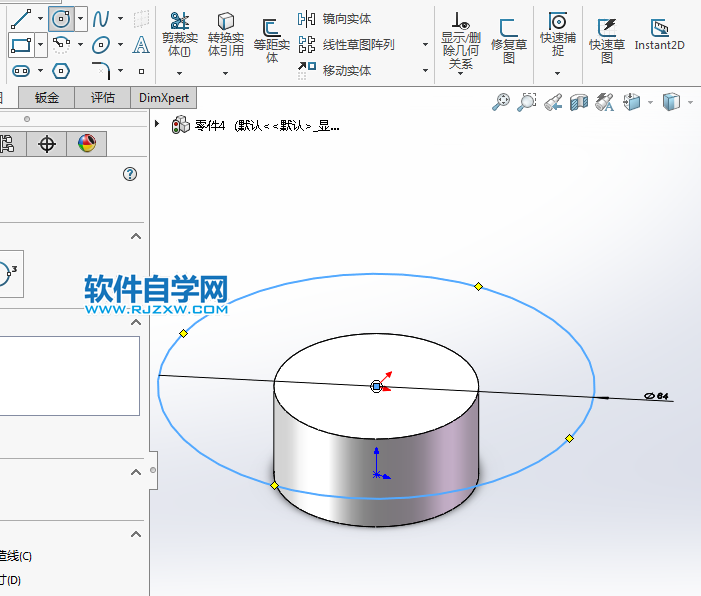

6、同樣使用圓角工具,繪制一個直徑64mm的圓出來,

solidworks拉伸與抽殼怎么用

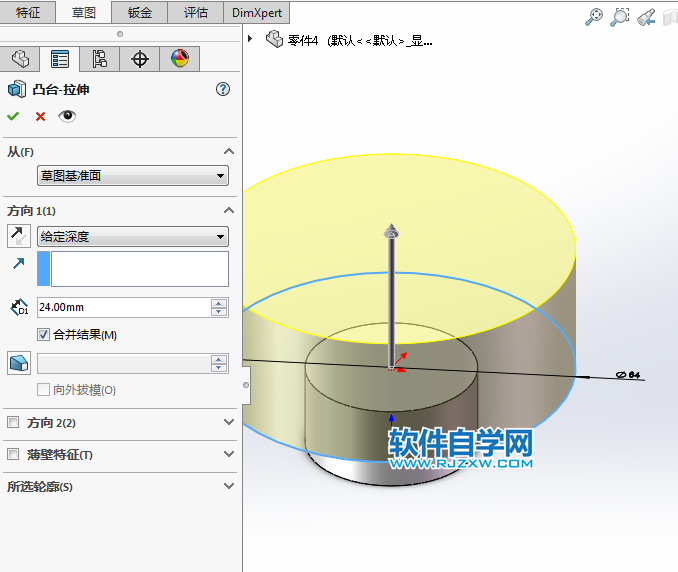

7、然后退出草圖,設置凸臺拉伸24mm。

solidworks拉伸與抽殼怎么用

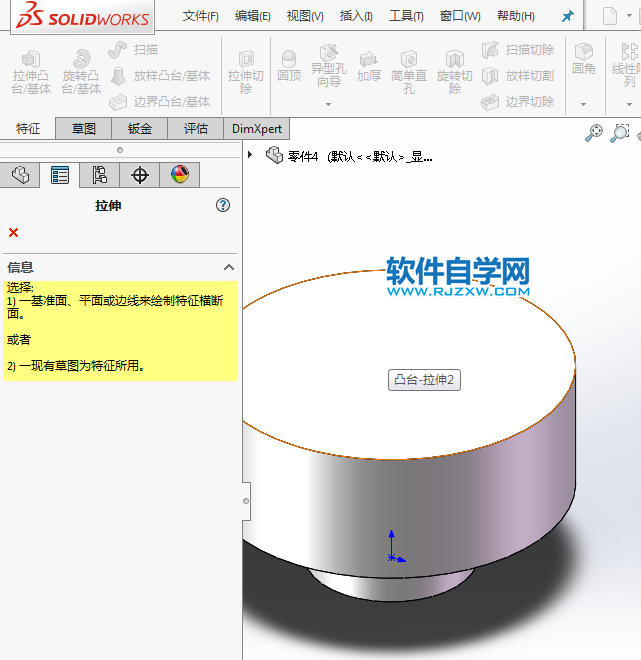

8、同樣的點擊特征里面的凸臺拉伸,選擇實體的面。效果如下:

solidworks拉伸與抽殼怎么用

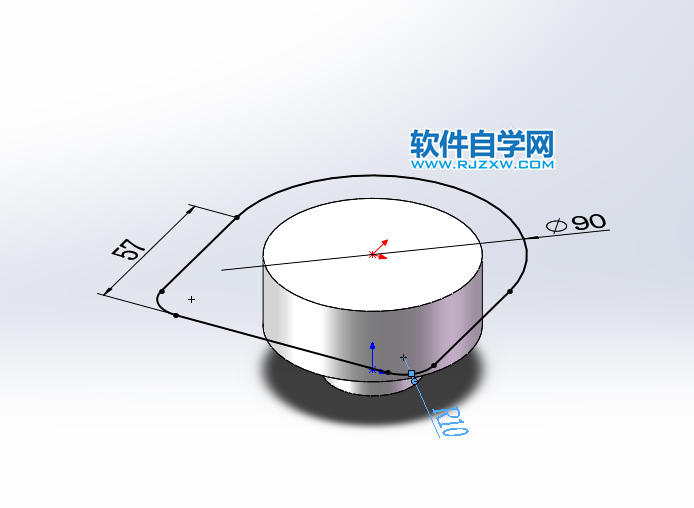

9、然后繪制下面的草圖尺寸出來,效果如下:

solidworks拉伸與抽殼怎么用

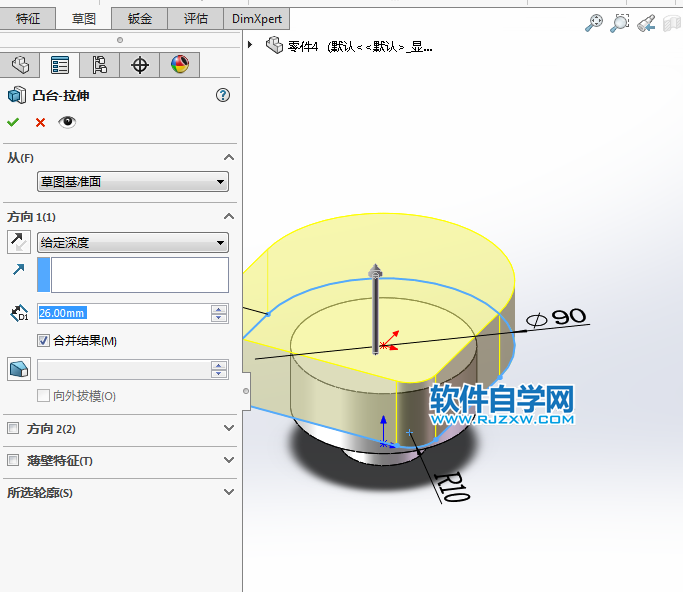

10、然后進行實體凸臺拉伸,設置拉伸的厚度為26mm。

solidworks拉伸與抽殼怎么用

11、同樣的方法,點擊特征的凸臺拉伸,選擇實體的面。效果如下:

solidworks拉伸與抽殼怎么用

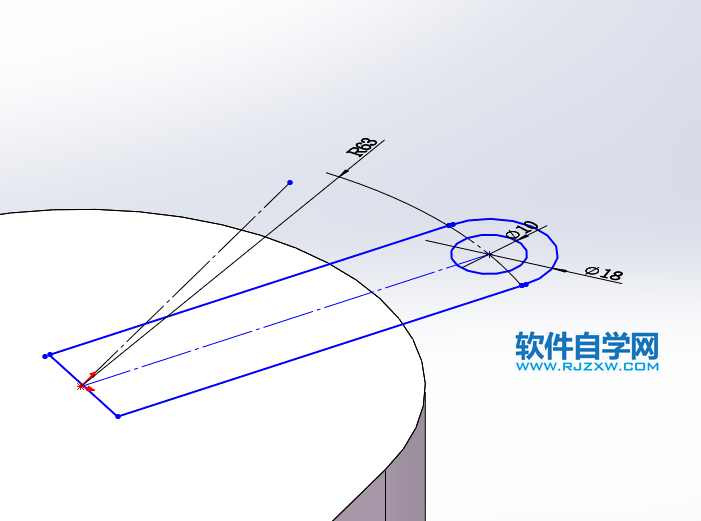

12、繪制下面的草圖出來,效果如下:

solidworks拉伸與抽殼怎么用

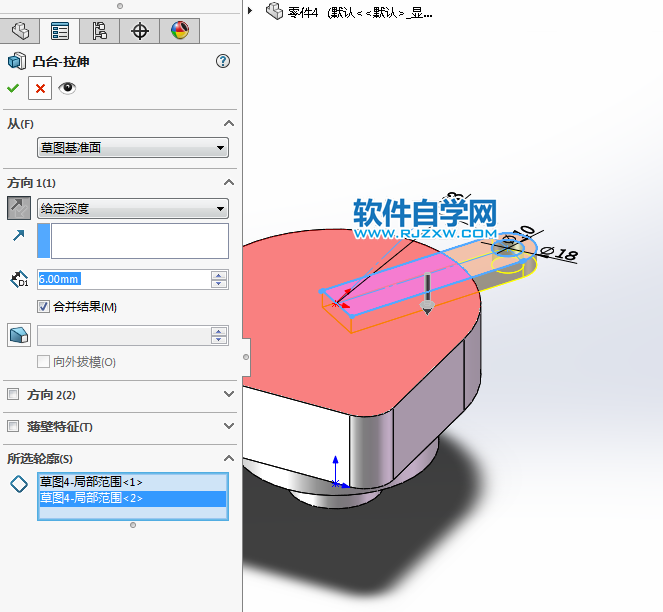

13、然后還是一樣設置凸臺拉伸,設置方向向下,厚度為6mm。

solidworks拉伸與抽殼怎么用

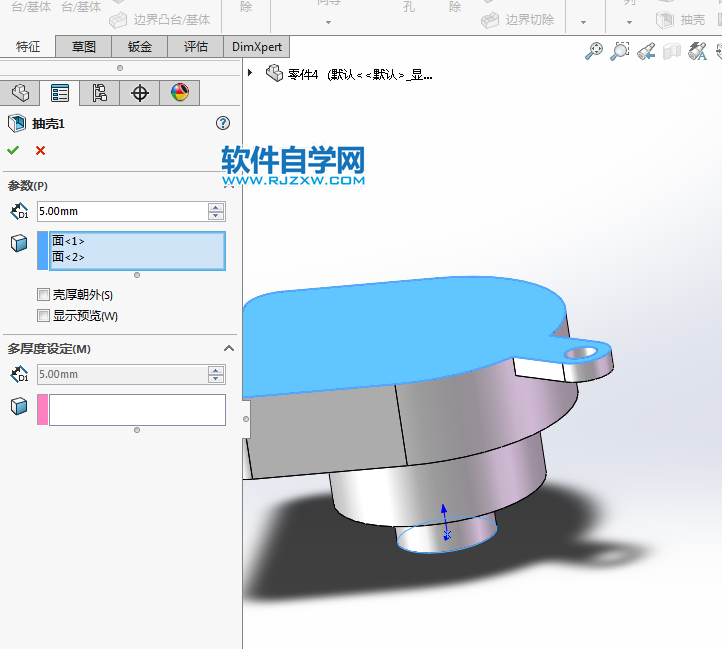

14、然后點擊特征里面的抽殼。選擇上面要?jiǎng)h除的面。

solidworks拉伸與抽殼怎么用

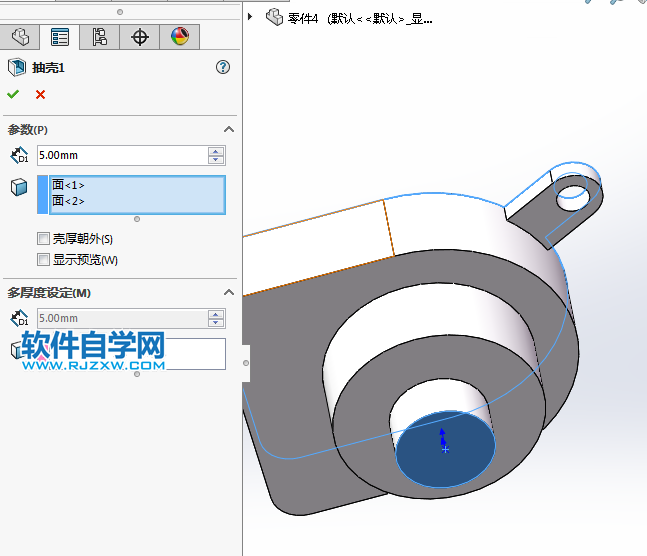

15、還有底部要?jiǎng)h除的面。設置抽殼厚為5mm。

solidworks拉伸與抽殼怎么用

16、效果就完成了。

solidworks拉伸與抽殼怎么用

以上就是solidworks拉伸與抽殼怎么用,希望大家喜歡,請繼續關注好吧啦網。
