下面給大家介紹的是solidworks倒角的方法與步驟，喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks教程。

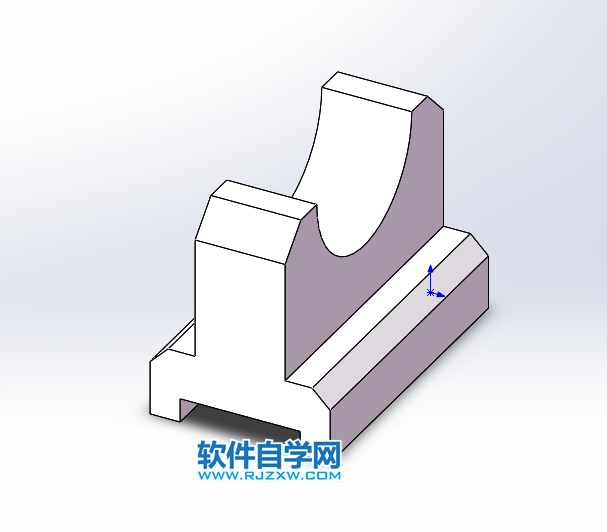

零件實例效果圖：

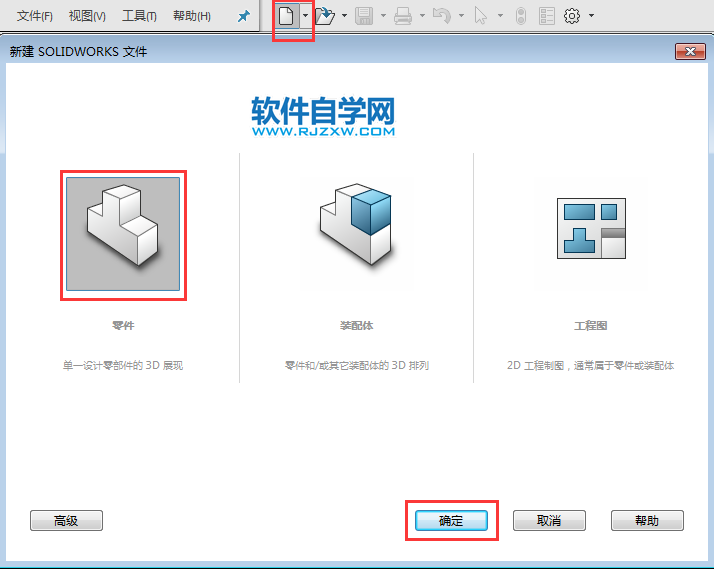

1、打開solidworks軟件，點擊新建零件，點擊確定。

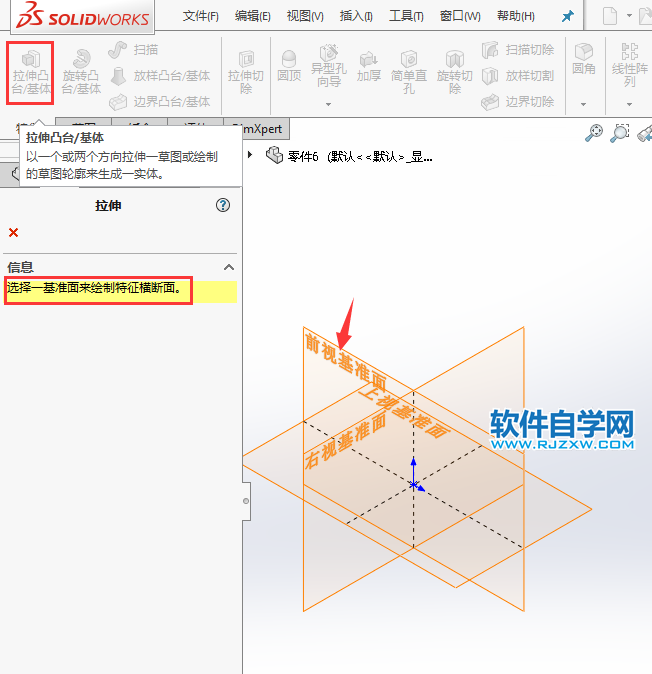

2、點擊拉伸凸臺/基體，選中一個基準面，在這里我們選擇前視基準面。效果如下：

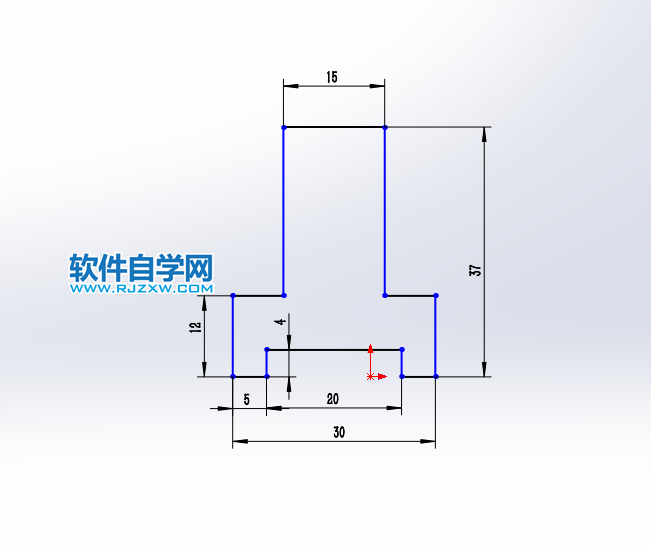

3、然后進行前視基準面繪制下面的尺寸草圖出來。

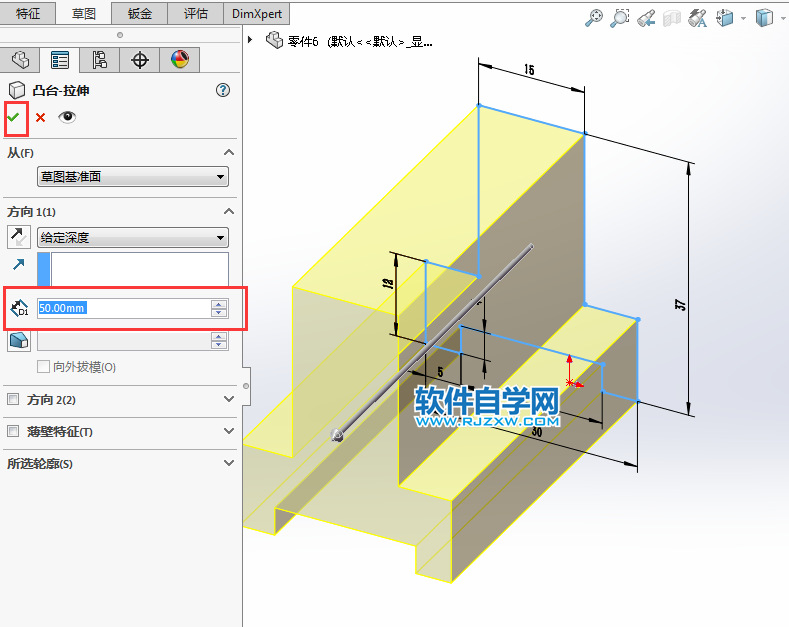

4、繪制好草圖后，退出草圖，進入凸臺拉伸設置。這里面我們?cè)O(shè)置50mm厚度。

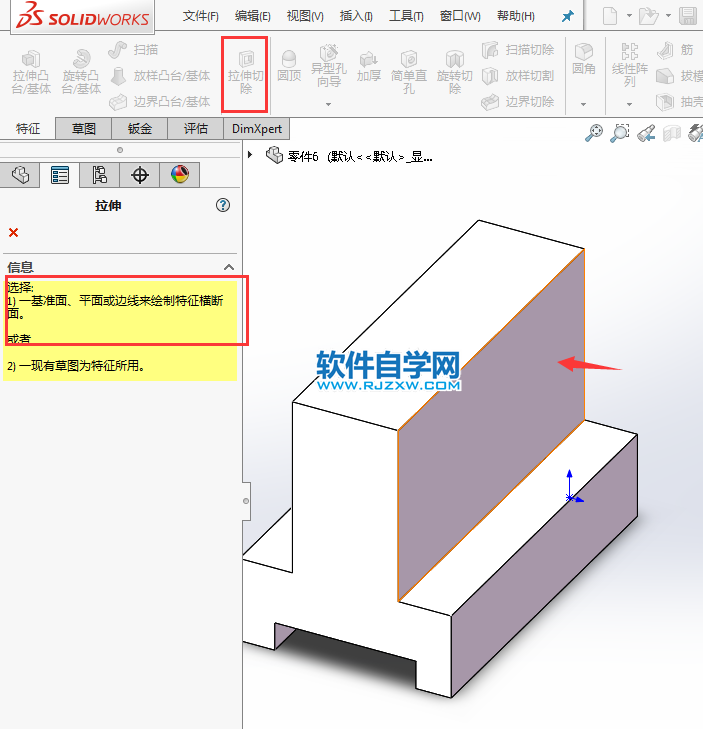

5、然后再點擊拉伸切除，選中要繪制草圖的面。如下：

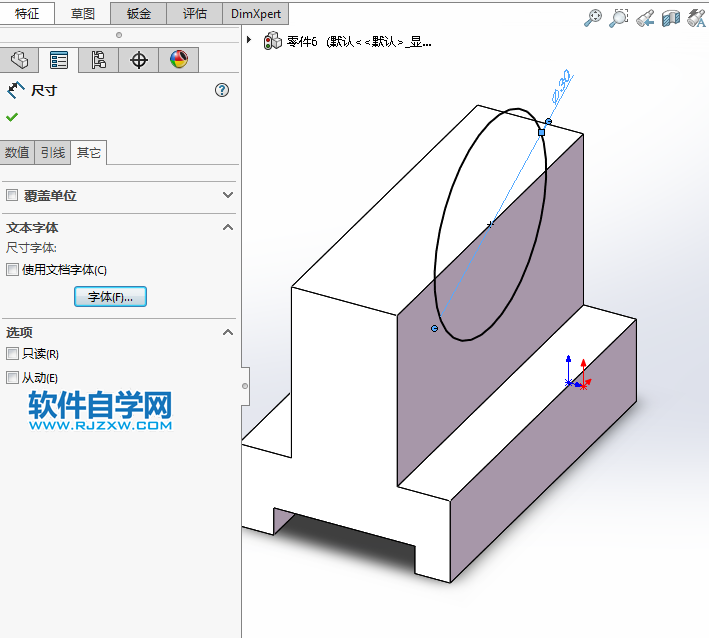

6、然后繪制一個直徑為30的圓形出來，效果如下：

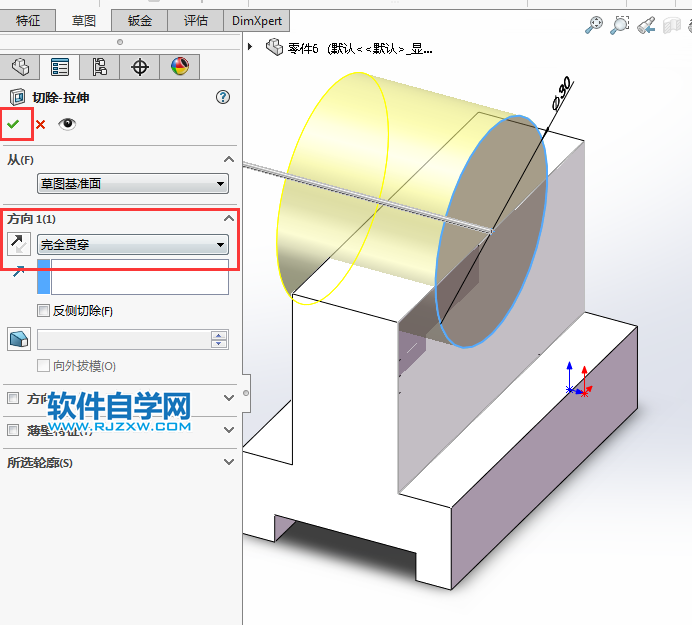

7、然后設置拉伸的厚度為完全貫穿模式，點擊綠色勾確定。就切除了。

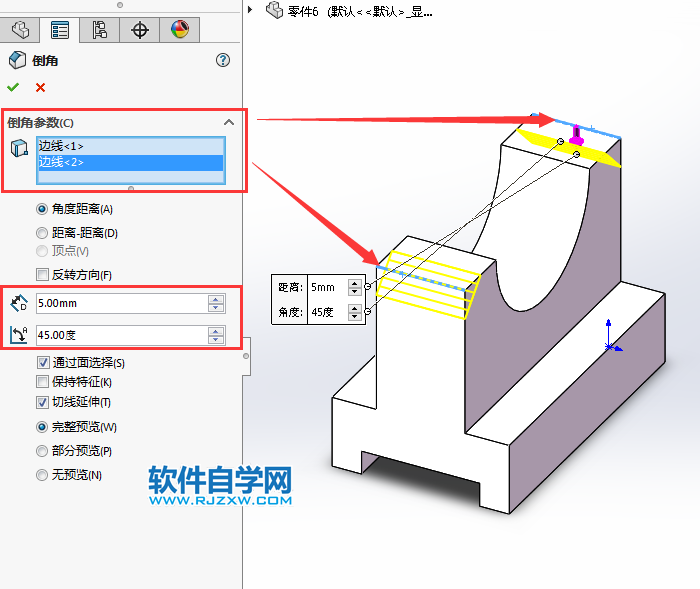

8、然后點擊倒角功能，選擇要倒角的邊，設置距離5mm與角度45度。

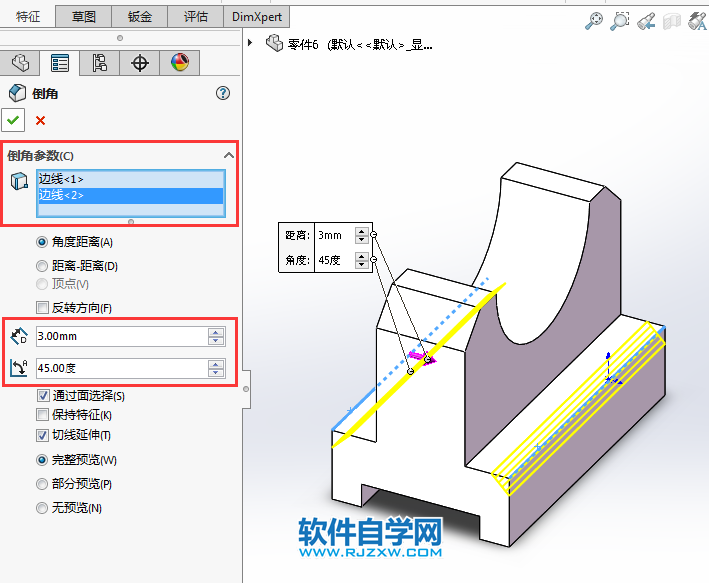

9、然后選擇要倒的邊，設置角度45度，邊距為3mm。

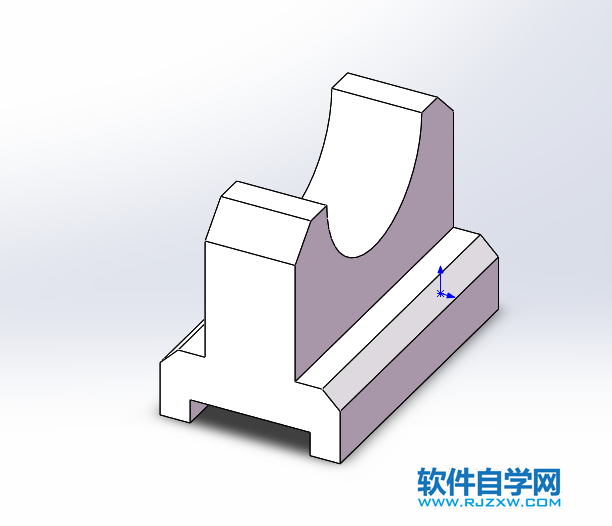

效果如下：

以上就是solidworks倒角的方法，希望大家喜歡，請繼續關注好吧啦網。
