在CAD標注中如何要把尺寸界線隱藏起來，那要怎么設置呢，為了解決這個問題，小編為大家分享CAD標注怎么隱藏尺寸界線的方法與步驟讓大家學習參考。希望能幫助到大家。

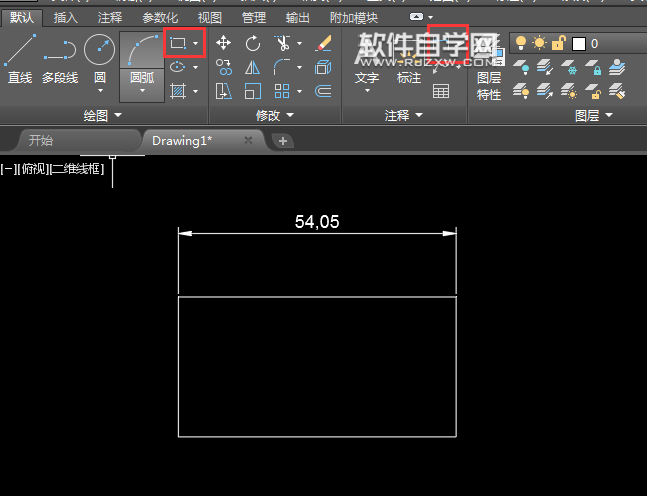

第1步、打開AUTOCAD2019軟件，繪制一個矩形出來，并使用線型標注進行標注一下。

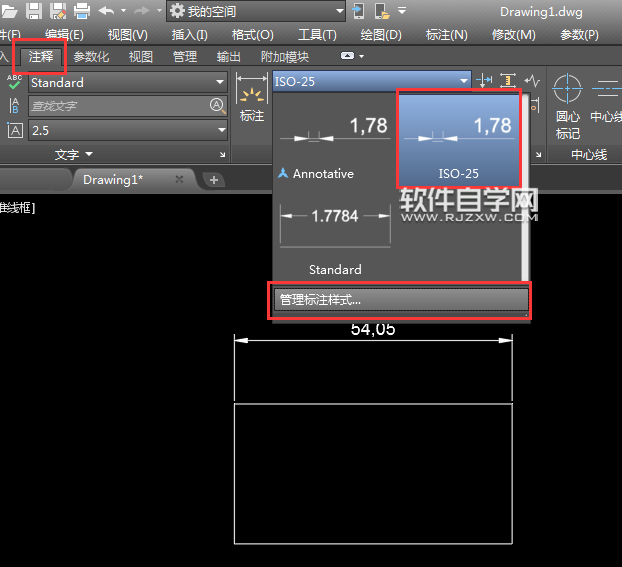

第2步、點擊注釋版塊，然后點擊ISO-25小三角，點擊管理標注樣式。進行設置。

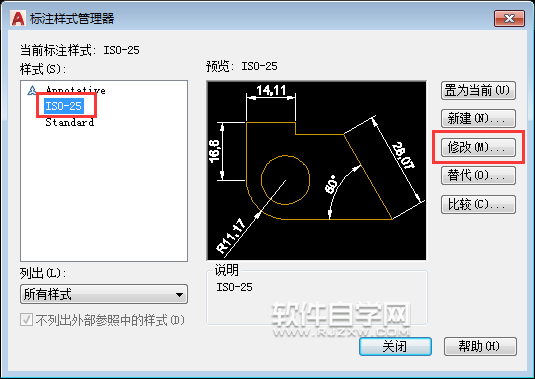

第3步、進行標注樣式管理器，點擊ISO-25,點擊修改。

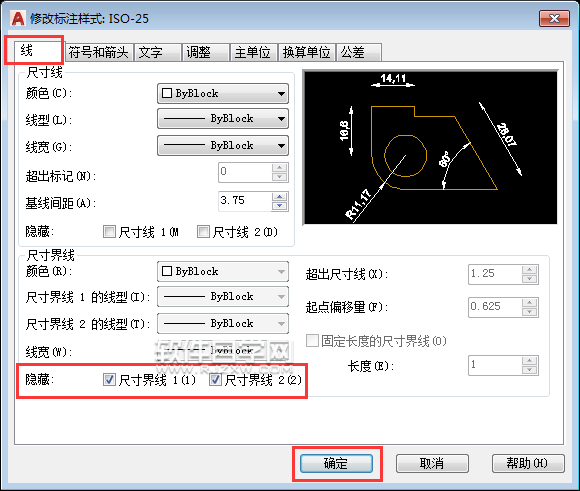

第4步、進入修改標注樣ISO-25面板，點擊線選項。在尺寸界線下面隱藏，只要在尺寸界線1與尺寸界線2，前面打勾出可以就好了。

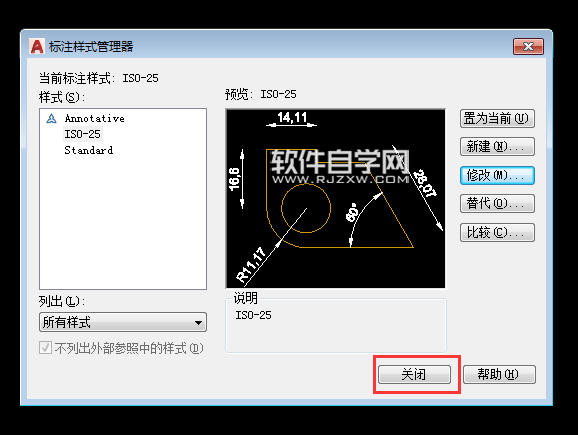

第5步、設置好了后，點擊關閉。也就是關閉標注樣式管理器。

第6步、然后你就可以看到標注的兩邊尺寸界線就沒有了。如果你要隱藏一邊，就勾選尺寸界線1或尺寸界線2的隨便那一邊。
