CAD2020關于旋轉對象

瀏覽:176日期:2023-12-22 15:34:22
CAD2020關于旋轉對象,可以繞指定基點旋轉圖形中的對象。

要確定旋轉的角度,請輸入角度值,使用光標進行拖動,或者指定參照角度,以便與絕對角度對齊。

按指定角度旋轉對象

輸入旋轉角度值(0 到 360 度)。還可以按弧度、百分度或勘測方向輸入值。輸入正角度值可逆時針或順時針旋轉對象,具體取決于“圖形單位”對話框中的基本角度方向設置。

通過拖動旋轉對象

繞基點拖動對象并指定第二點。為了更加精確,請使用“正交”模式、極軸追蹤或?qū)ο蟛蹲健?/p>

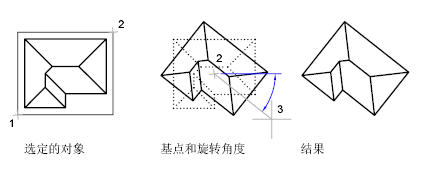

例如,通過選擇對象 (1),指定基點 (2) 并通過拖動到另一點 (3) 指定旋轉角度來旋轉房子的平面視圖。

CAD2020關于旋轉對象 旋轉對象到絕對角度

使用“參照”選項,可以旋轉對象,使其與絕對角度對齊。

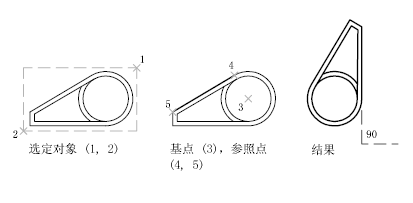

例如,要旋轉插圖中的部件,使對角邊旋轉到 90 度,可以選擇要旋轉的對象 (1, 2),指定基點 (3),然后輸入“參照”選項。對于參照角度,請指定對角線(4, 5)的兩個端點。對于新角度,請輸入 90。

CAD2020關于旋轉對象 在三維中旋轉對象

要旋轉三維對象,可以使用 ROTATE 命令,也可使用 ROTATE3D 命令。

使用 ROTATE,可以繞指定基點旋轉對象。旋轉軸通過基點,并且平行于當前 UCS 的 Z 軸。使用 ROTATE3D,可以根據兩點,對象,X 軸、Y 軸或 Z 軸,或者當前視圖的 Z 方向來指定旋轉軸。注: ROTATE3D 命令在 AutoCAD LT 中不可用。以上就是CAD2020關于旋轉對象,希望大家喜歡,請繼續關注好吧啦網。
標簽: CAD 繪圖工具
