下面給大家介紹的是Solidworks2020面上的點和變形區域，希望能幫助到大家！ 如果您選擇了面上的點和變形區域，默認情況下，變形將局限于所選面周邊以內的區域。如果您選擇了頂點、邊線上的點或者空間中的點，則變形區域不會直接影響變形。

如果選擇了 變形區域，則還可以選擇 固定曲線/邊線/面 和任意 要變形的其它面 。

變形區域影響變形的范例：

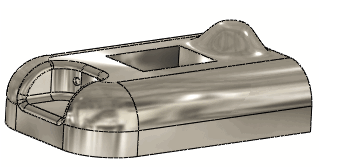

初始零件

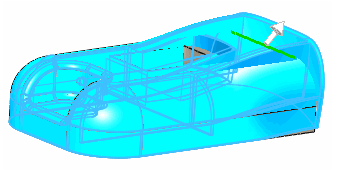

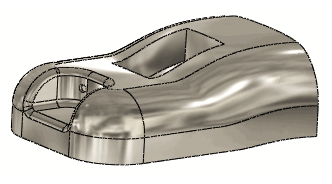

變形區域變形區域

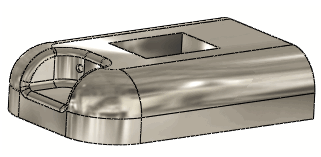

清除變形區域的結果

如果使用面上的點，則清除或選擇變形區域會影響變形。

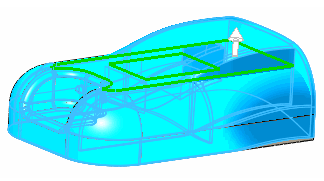

選擇了變形區域時使用同一點的變形。

如果選擇一條邊線或頂點，則選擇或清除變形區域都不會影響變形。

無論選擇還是清除變形區域，預覽（選擇了邊線）都一樣。
