制作簡單的Proe工程圖符號庫

瀏覽:101日期:2023-12-27 18:56:10

本文主要以制作表面粗糙度符號為例,講解如何設置Pro/E工程圖符號放置類型和可變文本預設值的設置。

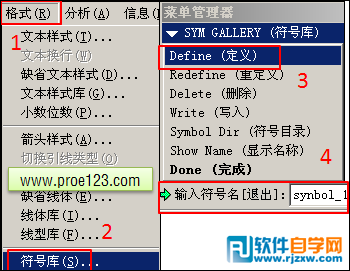

1)進入工程圖模塊,在“格式”菜單中選擇“符號庫”,在菜單管理器中選擇“Define(定義)”并輸入符號名稱,如圖1。

制作簡單的Proe工程圖符號庫

圖1 Pro/E3.0版本界面其他版本類似

2)按照國標規定的大小繪制表面粗糙度符號圖元,并在粗糙度數值的地方放置“”是為了實現可變文本。

制作簡單的Proe工程圖符號庫

圖2

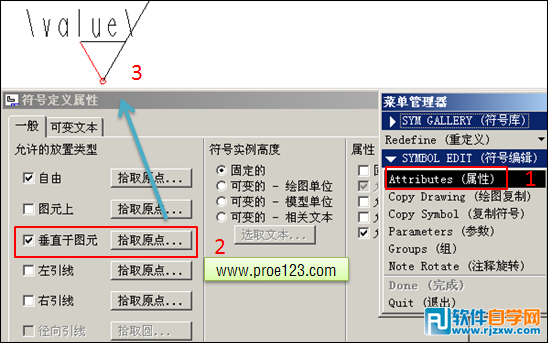

3)在“符號編輯”菜單中點擇“Attributes(屬性)”,勾選“垂直于圖元”并拾取其原點,如圖3。

制作簡單的Proe工程圖符號庫

圖3

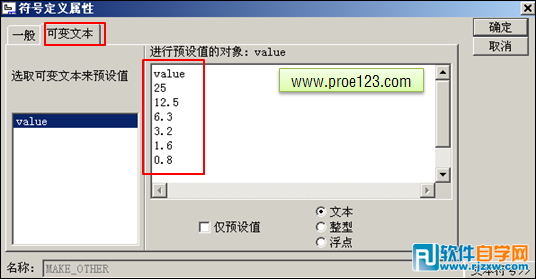

4)在“符號定義屬性”對話框中點選“可變文本”欄目進行預設值的設置,如圖4。

制作簡單的Proe工程圖符號庫

圖4

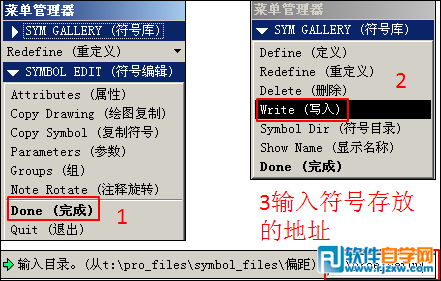

5)在“符號編輯”菜單中點擇“Done(完成)”完成符號庫的建立。在“符號庫”模式菜單中點選“Write(寫入)”并在消息欄中輸入存放地址,這樣就完成了符號的保存,如圖5。可下載本站的 sybmol_1 作為參考。

制作簡單的Proe工程圖符號庫

圖5

以上就是制作簡單的Proe工程圖符號庫,希望大家喜歡,請繼續關注好吧啦網。
