SolidWorks煙灰盒簡單建模方法

瀏覽:141日期:2024-01-01 13:53:25
下面給大家介紹的是SolidWorks煙灰盒簡單建模方法,喜歡的朋友可以一起來關注好吧啦網學習SolidWorks知識哦!

第1步、看看效果如下:

SolidWorks煙灰盒簡單建模方法

第2步、打開SolidWorks軟件,進入前視基準面,草繪圖形如下。

SolidWorks煙灰盒簡單建模方法

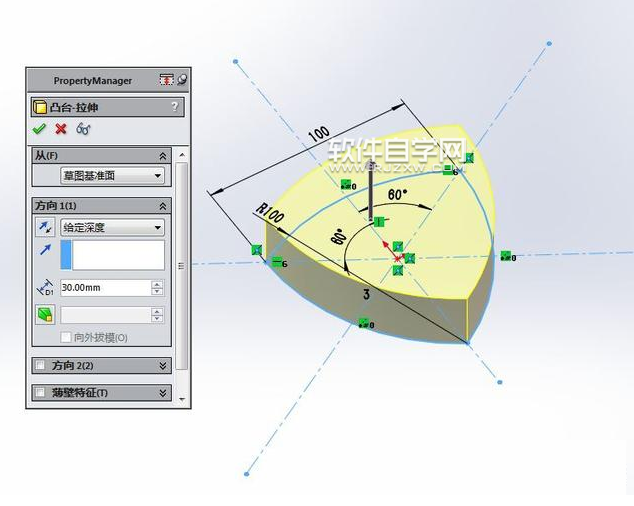

第3步、然后對象進行拉伸凸臺,高30mm。

SolidWorks煙灰盒簡單建模方法

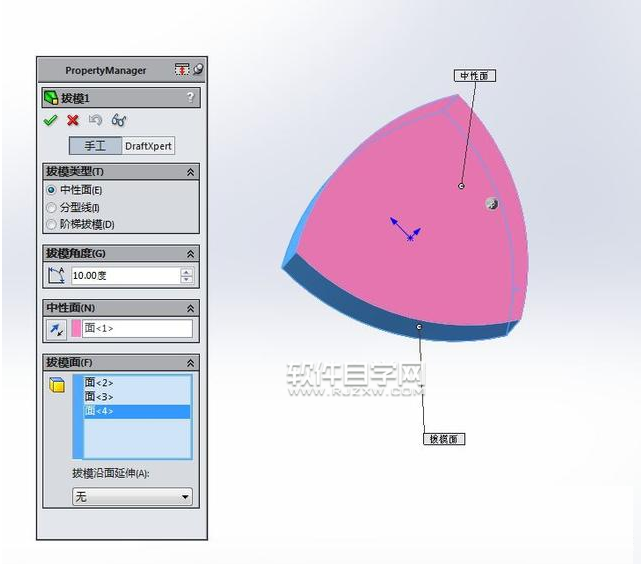

第4步、拔模,角度10度。

SolidWorks煙灰盒簡單建模方法

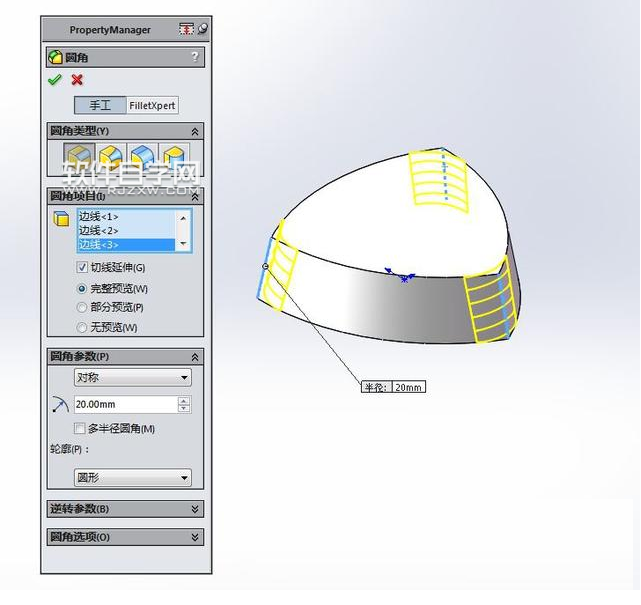

第5步、圓角,半徑20mm。

SolidWorks煙灰盒簡單建模方法

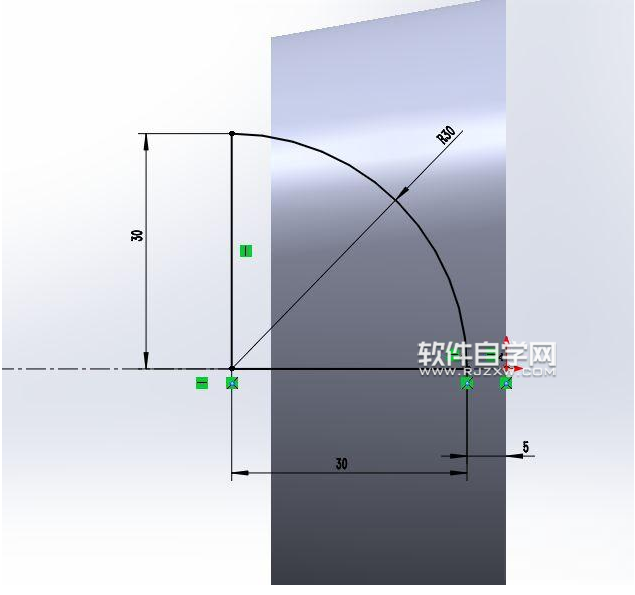

第6步、右視基準面,草繪圖形。

SolidWorks煙灰盒簡單建模方法

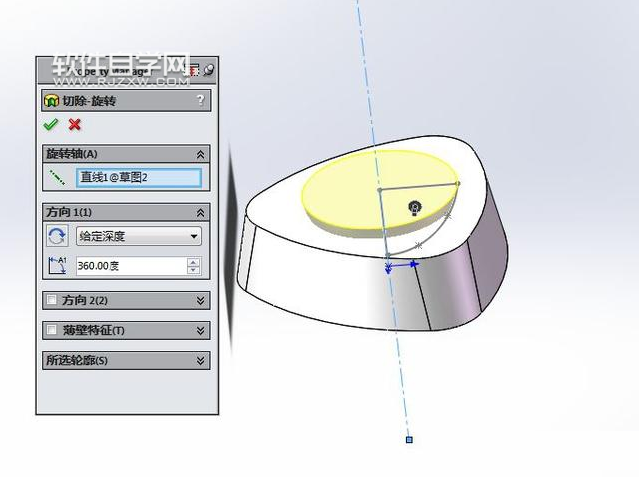

第7步、旋轉切除。

SolidWorks煙灰盒簡單建模方法

以上就是SolidWorks煙灰盒簡單建模方法,希望大家喜歡,請繼續關注好吧啦網。
