solidworks放樣折彎展開的方法

瀏覽:273日期:2024-02-11 08:40:19
下面給大家介紹的是solidworks放樣折彎展開的方法,喜歡的朋友可以一起來關注好吧啦網學習solidworks知識哦

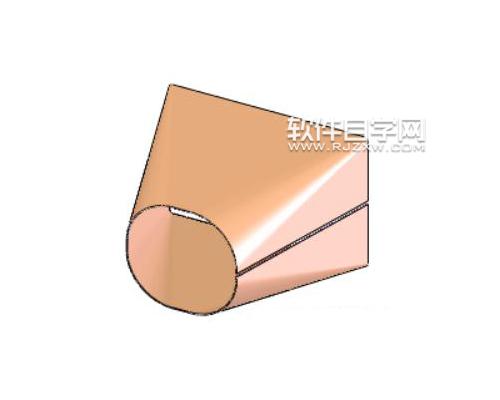

第1步、放樣折彎不能和基體法蘭一起使用,因為放樣折彎本身就是基體法蘭。

solidworks放樣折彎展開的方法

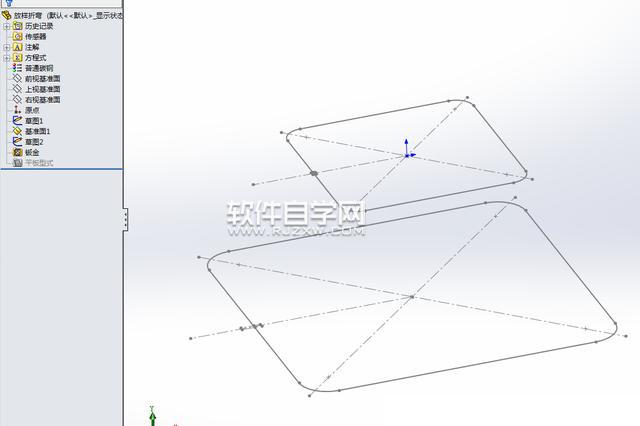

第2步、放樣折彎只能使用兩個草圖。草圖必須是不封閉且光順圓滑的輪廓。

solidworks放樣折彎展開的方法

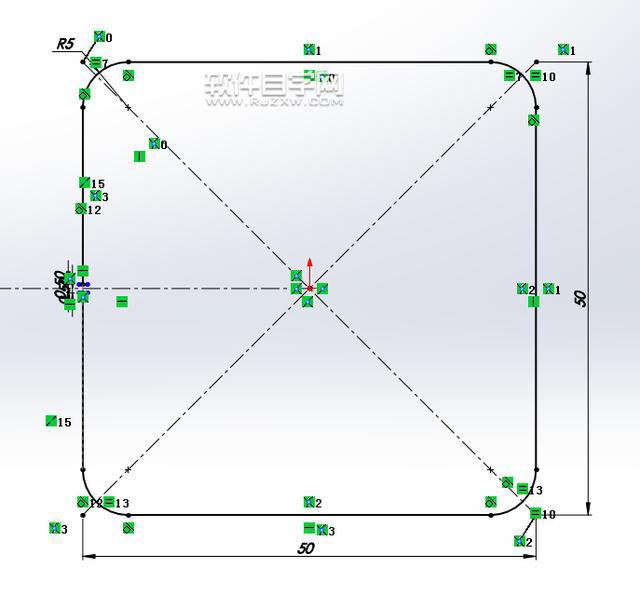

第3步、上視基準面創建第一個草圖。50x50mm的正方形,倒角R5mm.

solidworks放樣折彎展開的方法

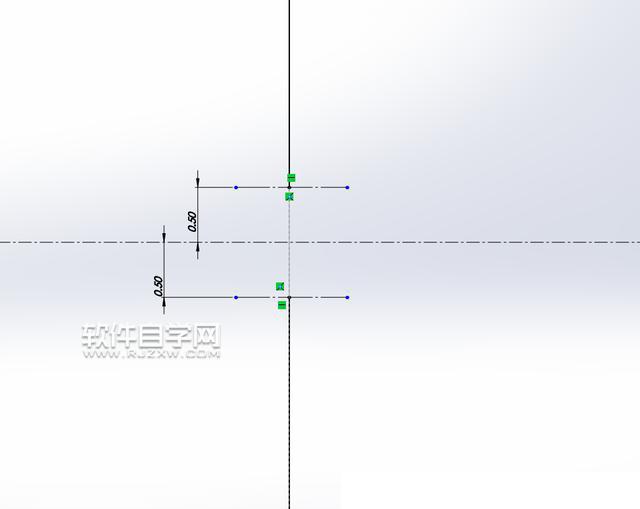

第4步、草圖一定不要封閉。所以做一個小缺口。

solidworks放樣折彎展開的方法

第5步、

solidworks放樣折彎展開的方法

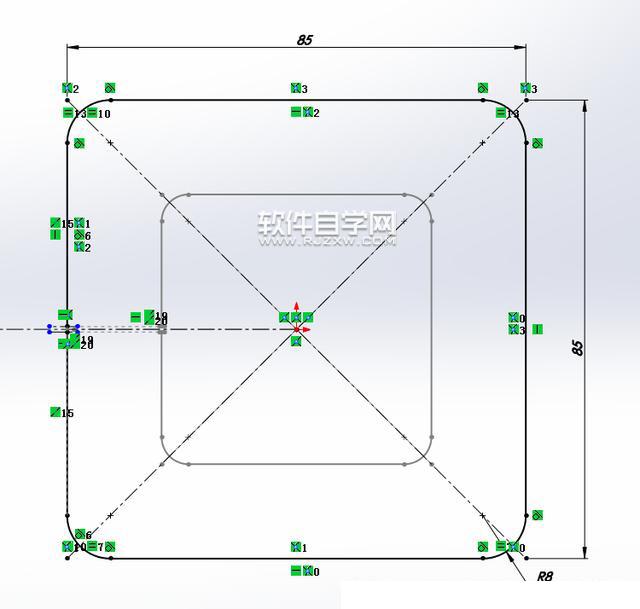

第6步、同樣畫第二個草圖。85x85mm的正方形,倒角R8mm.

solidworks放樣折彎展開的方法

第7步、同樣做了一樣大的斷開。

solidworks放樣折彎展開的方法

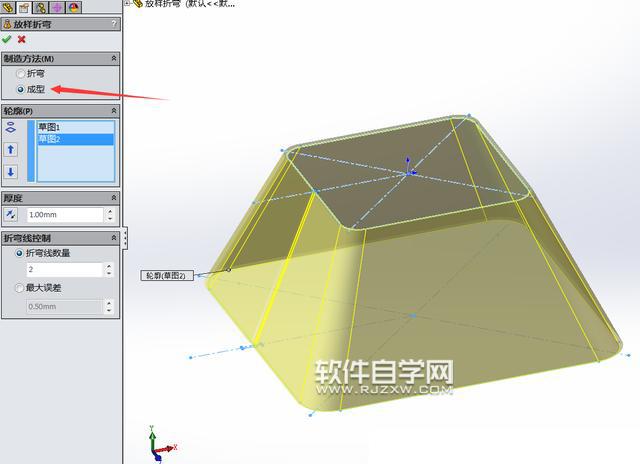

第8步、草圖完成后,進行放樣折彎,成型。

solidworks放樣折彎展開的方法

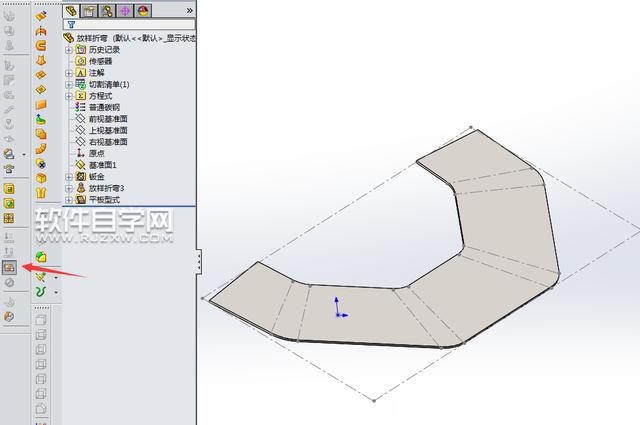

第9步、可以展開。注意展開命令的按鈕。

solidworks放樣折彎展開的方法

以上就是solidworks放樣折彎展開的方法,希望大家喜歡,請繼續關注好吧啦網。
