下面給大家介紹的是用UG直紋或是掃掠繪制上圓下方的圖形，喜歡的朋友可以一起來學習哦！

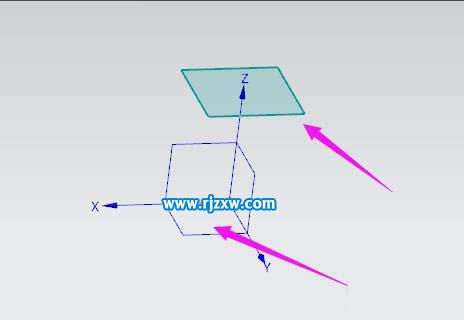

第1步、打開UG軟件，新建模塊，取ZC面和新建的平行面。

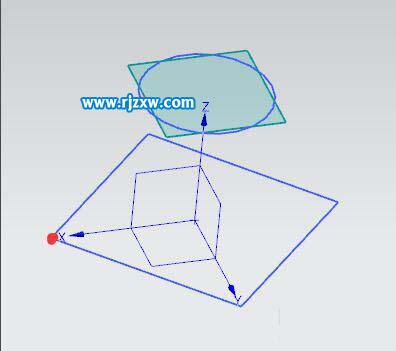

第2步、在ZC面，繪制正圓出來。還有長方形出來。但是圓與正方形是要距離分開的。

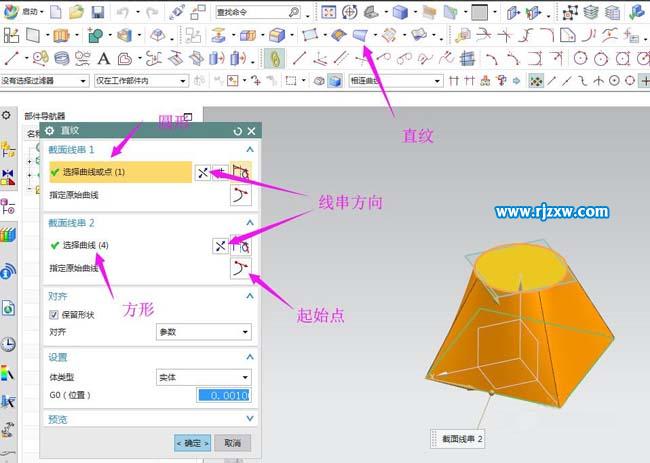

第3步、然后用直紋命令。選擇圓與正方形的曲線。詳細設置如圖：

第4步、但然也可以在二個對象中間，繪制一張曲線作為引導線。

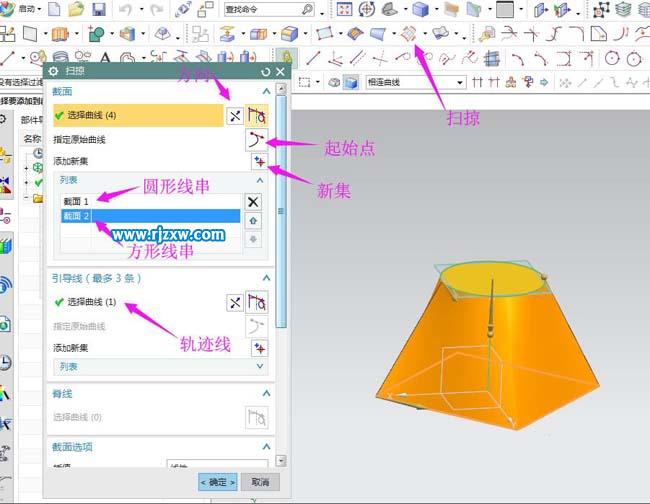

第5步、繪好后好，用掃掠也可以哦。設置方法如下：

以上就是用UG直紋或是掃掠繪制上圓下方的圖形，希望大家喜歡，請繼續關注好吧啦網。
