AutoCAD基礎之導入excel表格

瀏覽:212日期:2022-07-16 16:55:45

在AutoCAD中導入excel表格有嘗試嗎?今天我們就來嘗試一下在AutoCAD里導入excel表格,下面我們一起來看吧:

1.首選選中excel中的表格,表格的邊框要用細線,復制。

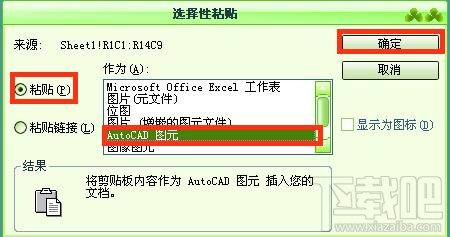

2.然后在cad中在編輯中的選擇性粘貼中選autocad圖元。

AutoCAD基礎之導入excel表格

3.選擇插入點,你會發現插入的表格線沒有對齊,用反選選中全部的豎線(有很多橫線也被選進來了,下一步我們將去選他們),按住shift正選表格,注意不要把豎線全部包在里面,那樣豎線也要被你去選了,現在只剩下豎線了,move他門對齊,trim到左上角那根長出去的線,表格畫好了,而且和你手動一根一根畫線,再填數字的一模一樣。

4.現在還不完美,因為字的大小和你的圖沒有統一,現在我們來解決這個問題。

選擇表格中的一個文字,看一下他的高度,用windows自帶的計算器計算一下它和你想要的字的比例差多少,用scale縮放的你想要的文字大小。如果你還想設制文字的寬度系數,為了制作出和你在excel里面看到對齊方式一樣的數據,那就把表格先定義為塊,插入塊的時候選擇x方向的系數,就是文字的寬度系數。

標簽: excel
