下面給大家介紹的是用SolidWorks畫凹孔切除的滾筒零件的方法，具體操作步驟如下： 用SolidWorks畫凹孔切除的滾筒零件的建模過程：

1.在【前視基準面】畫圓。

2.【拉伸凸臺】兩側對稱：336 。

3.在圓筒左端面畫兩個圓，【拉伸凸臺】給定深度：20 。

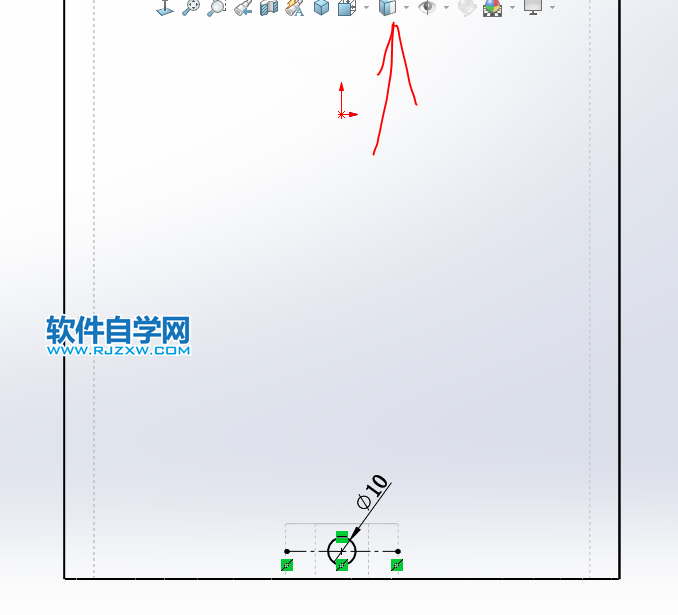

4.在【右視基準面】畫直線，下方中點幾何關系。（顯示樣式——隱藏線可見）

5.【掃描】直徑：10 。

6.也可以在【上視基準面】畫圓。

以上就是用SolidWorks畫凹孔切除的滾筒零件，希望大家喜歡，請繼續關注好吧啦網。
