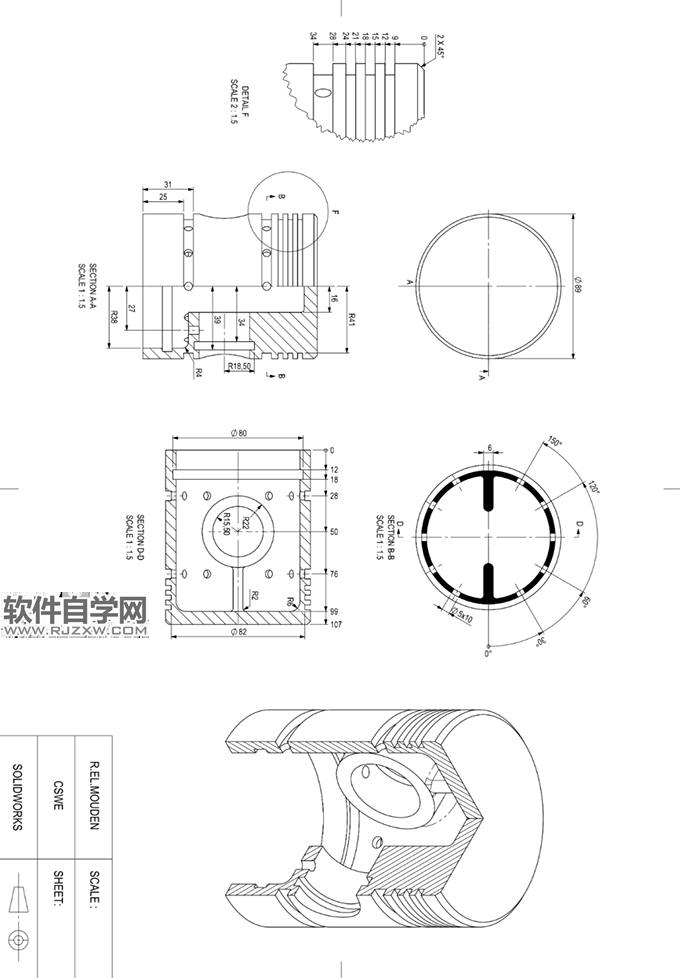

效果如下：

建模過程

1.在【前視基準面】畫草圖。

2.【旋轉】。

3.【倒角】2×45°。

4.【圓角】半徑：6 。

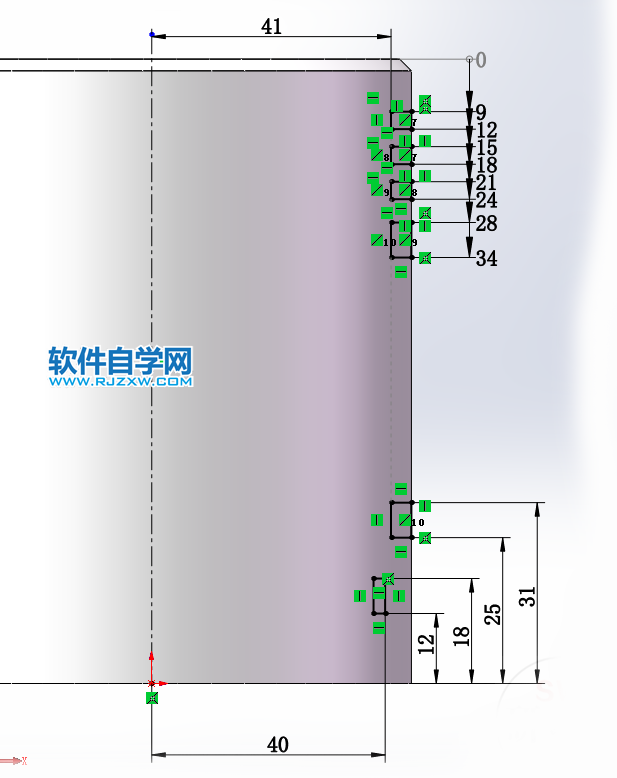

5.在【前視基準面】畫6個矩形，上方5個的左側邊線添加：共線 ，最下方的重合到內側邊線。（上面四個矩形的標注用的是：豎直尺寸鏈）

以上就是用SolidWorks畫活塞的方法，希望大家喜歡，請繼續關注好吧啦網。
