solidworks倒圓角拉伸繪制零件的方法

瀏覽:233日期:2023-11-26 08:34:37
下面給大家介紹的是solidworks倒圓角拉伸繪制零件的方法,主要是拉伸與切除,再倒圓角。步驟如下:

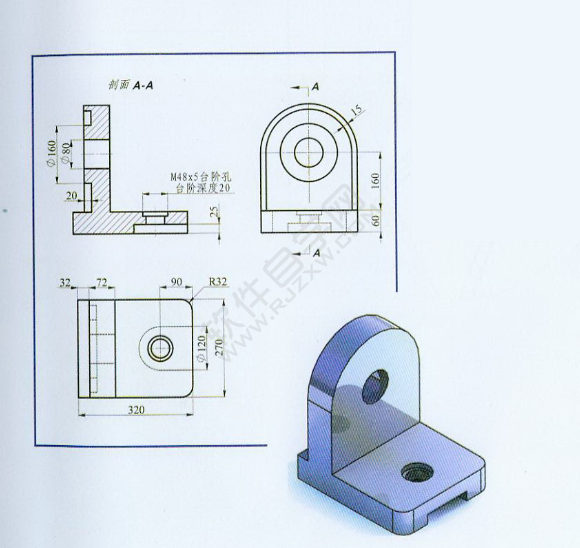

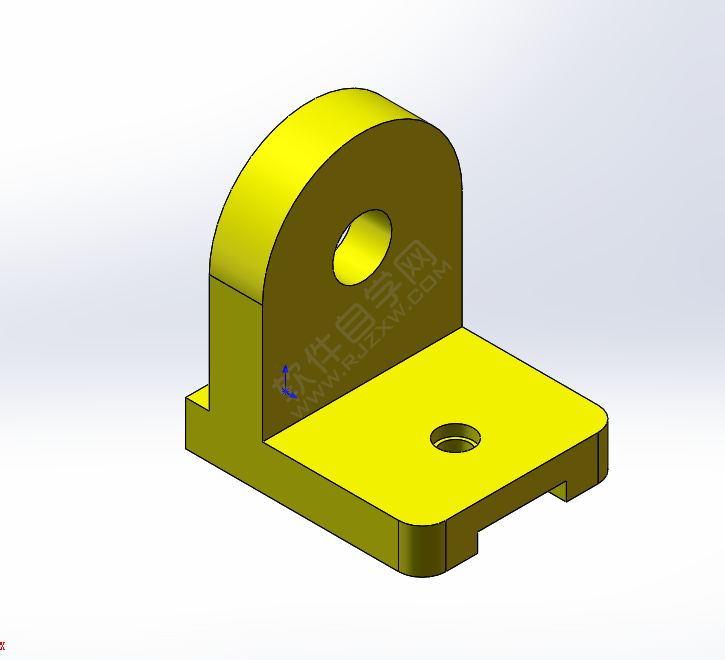

三維零件圖。效果如下:

solidworks倒圓角拉伸繪制零件的方法

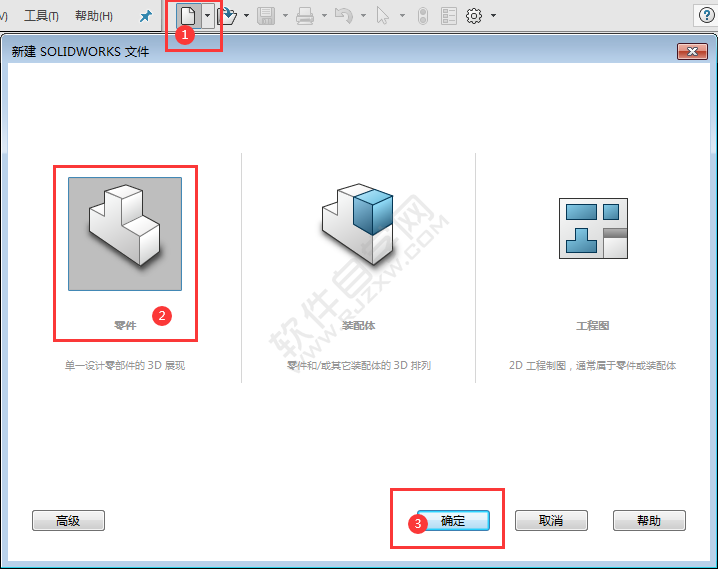

1、打開solidworks2016軟件,點擊新建圖標,選擇零件,點擊確定。

solidworks倒圓角拉伸繪制零件的方法

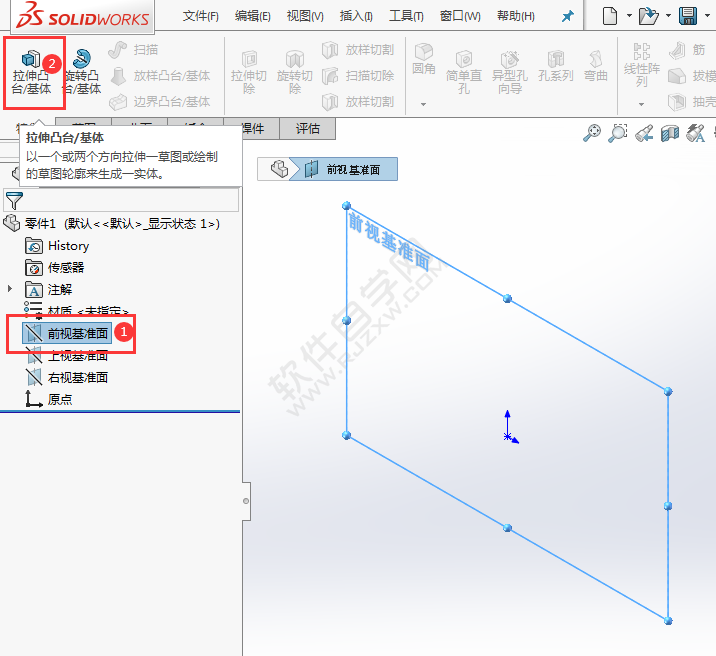

2、點擊前視基準面,點擊拉伸凸臺。

solidworks倒圓角拉伸繪制零件的方法

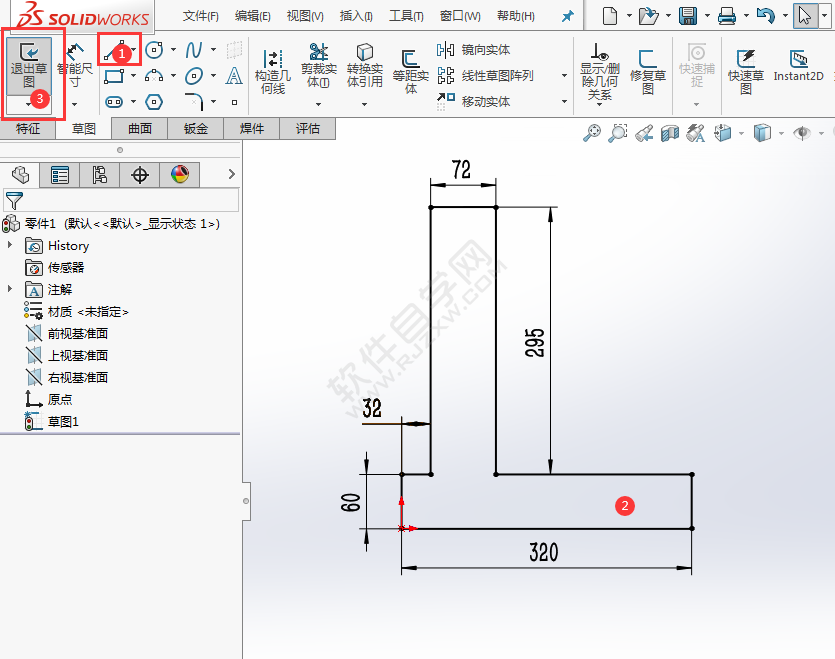

3、在前視基準面上,使用直線工具,繪制下面草圖,點擊退出草圖。

solidworks倒圓角拉伸繪制零件的方法

4、凸臺拉伸設置兩側對稱,設置270mm,點擊確定。

solidworks倒圓角拉伸繪制零件的方法

5、點擊圓角設置,選擇完整圓角,分別選擇三個面,點擊確定。

solidworks倒圓角拉伸繪制零件的方法

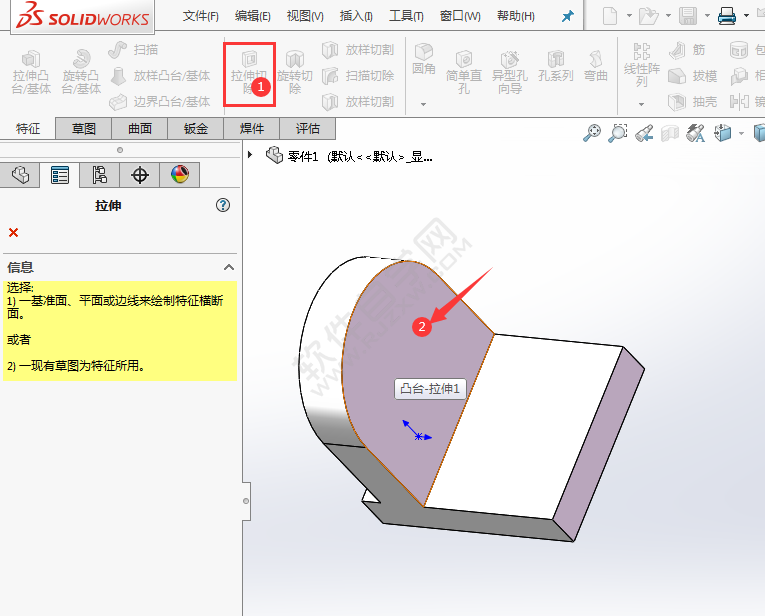

6、點擊拉伸切除,選擇實體面。

solidworks倒圓角拉伸繪制零件的方法

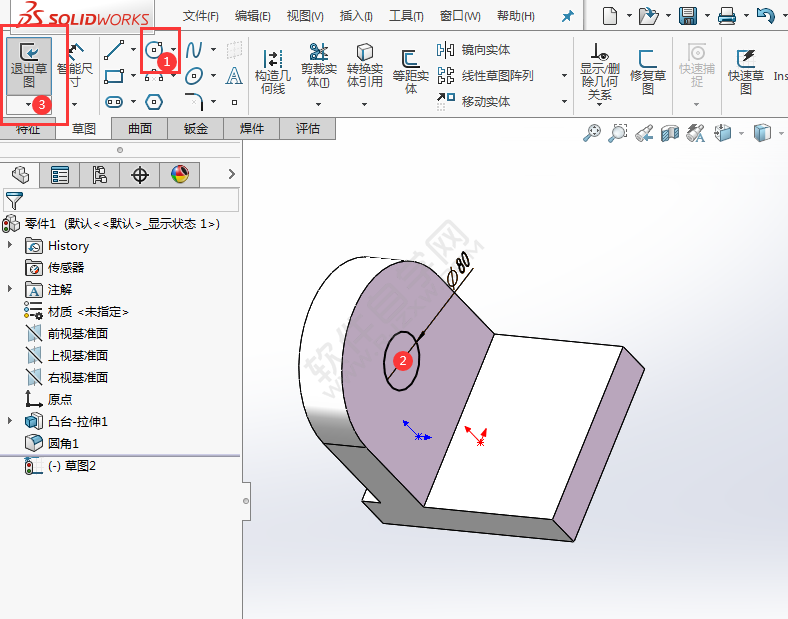

7、捕捉圓心,繪制一個直徑為8mm的圓,點擊退出草圖。

solidworks倒圓角拉伸繪制零件的方法

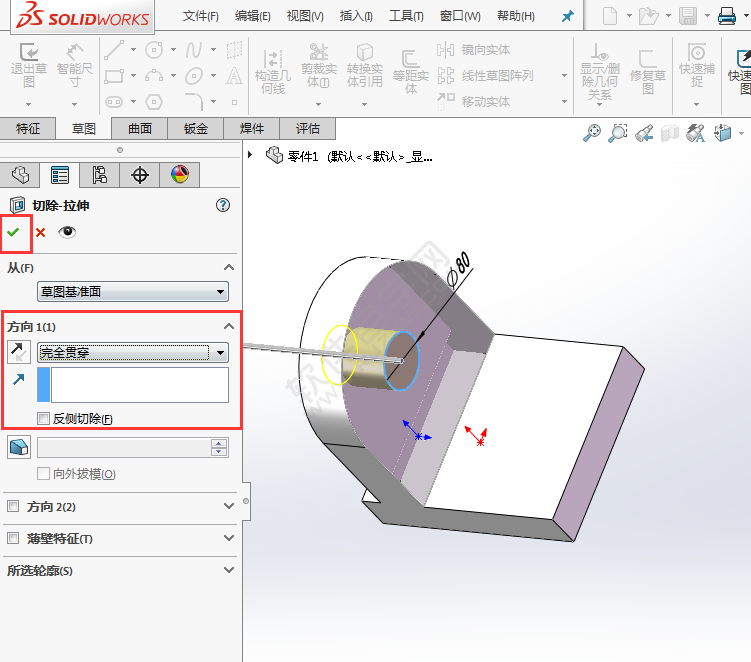

8、切除拉伸設置為完全貫穿。

solidworks倒圓角拉伸繪制零件的方法

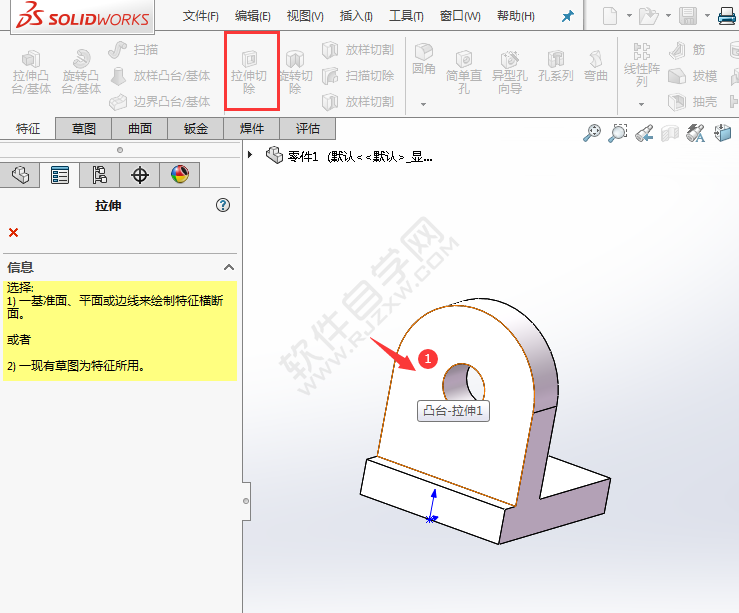

9、同樣旋轉一個實體,選實體后的面,點擊拉伸切除。

solidworks倒圓角拉伸繪制零件的方法

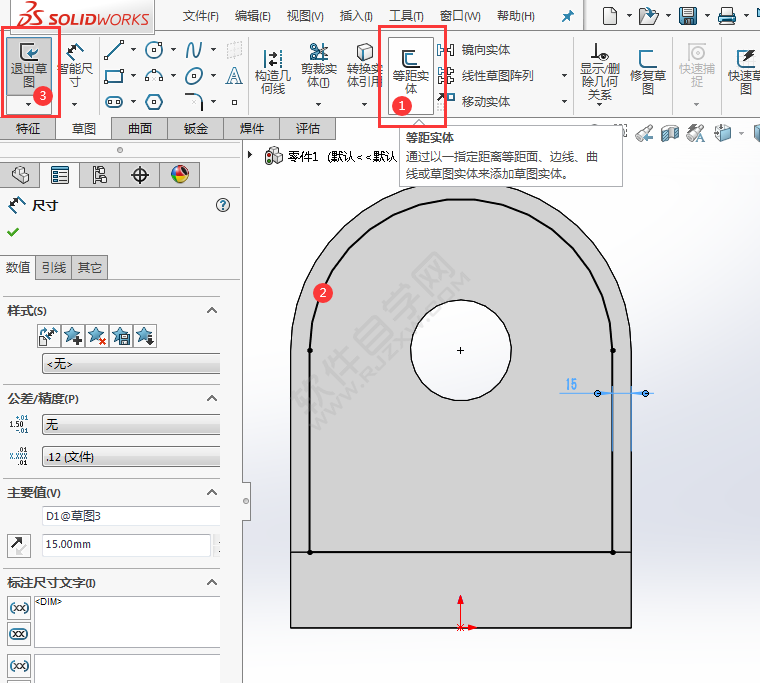

10、使用等距實體,偏移15mm,把下面連接上,退出草圖。

solidworks倒圓角拉伸繪制零件的方法

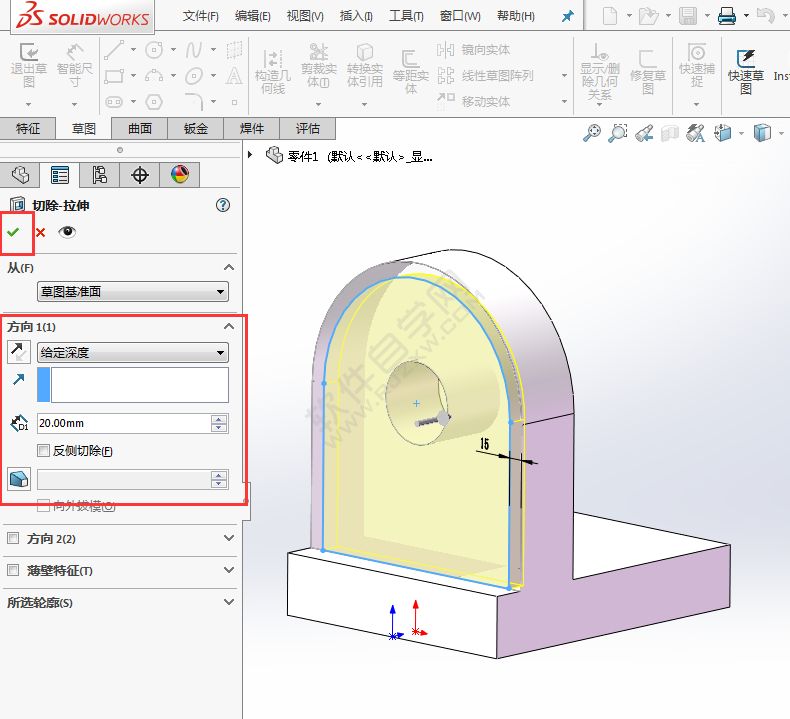

11、切除設置20mm,點擊確定。

solidworks倒圓角拉伸繪制零件的方法

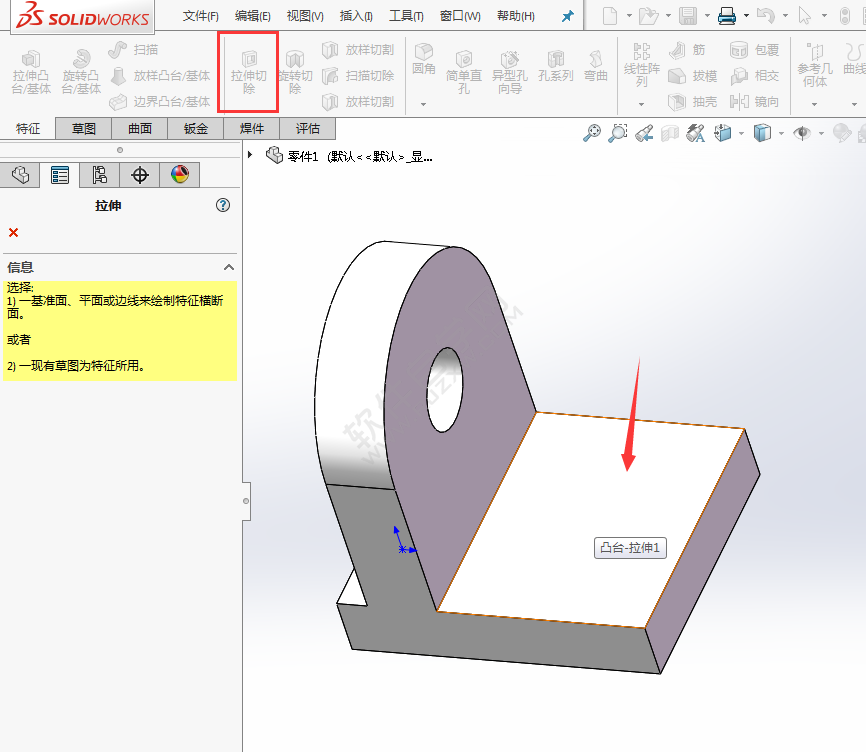

12、點擊拉伸切除,選擇實體面。

solidworks倒圓角拉伸繪制零件的方法

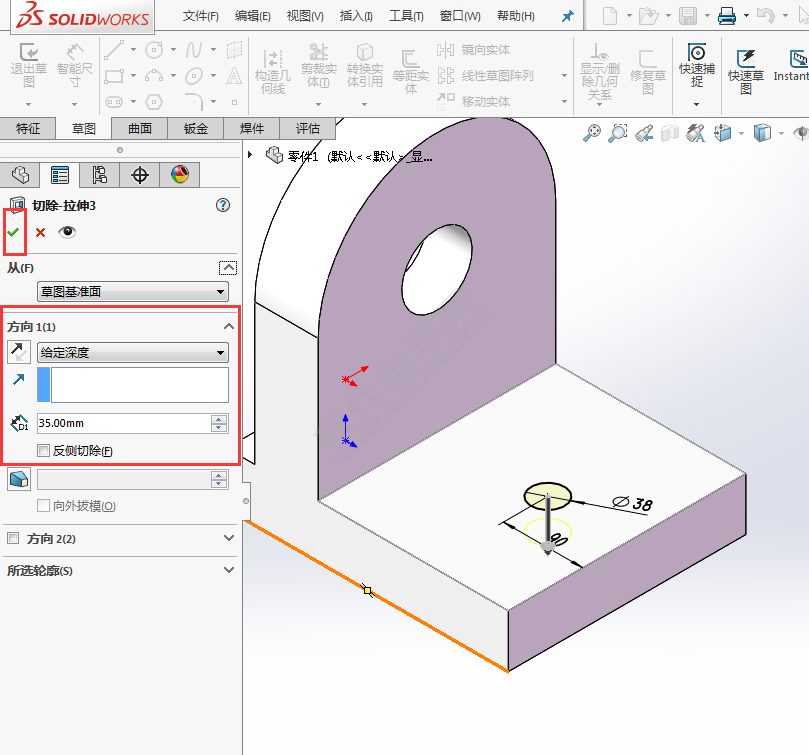

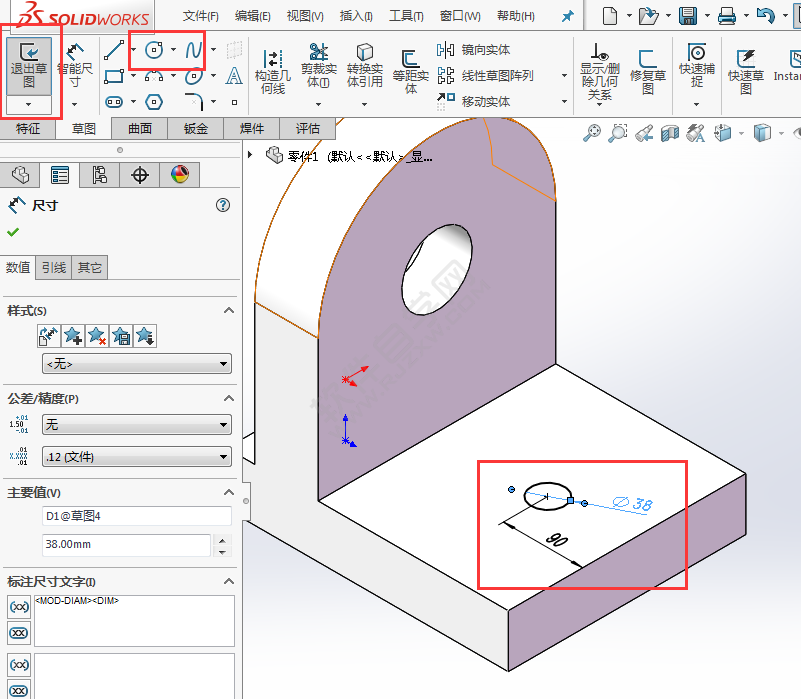

13、繪制一個直徑為38的圓,標好位置尺寸。點擊退出草圖。

solidworks倒圓角拉伸繪制零件的方法

14、拉除切除為35mm。

solidworks倒圓角拉伸繪制零件的方法

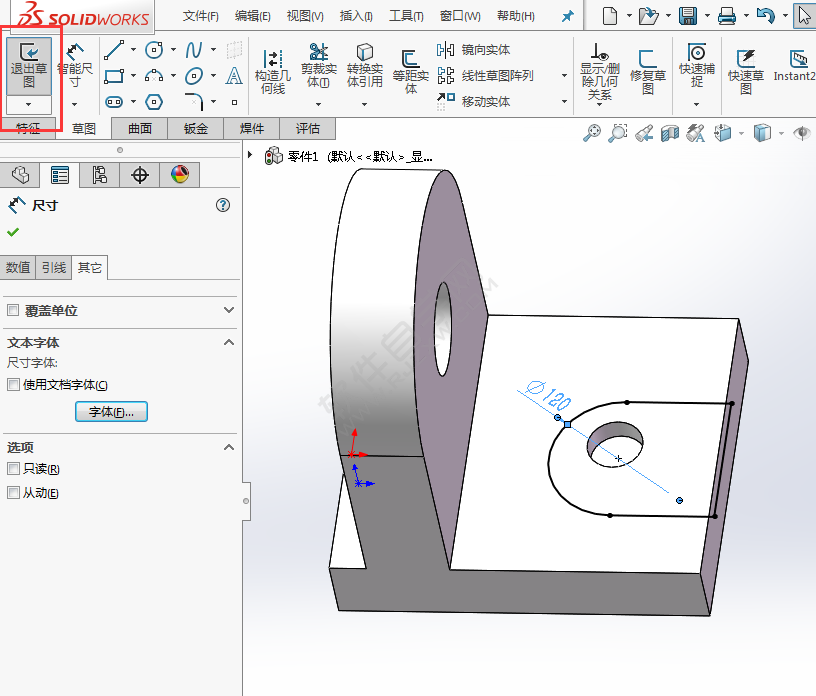

15、繪制一個直徑120的圓,然后以象限點繪制到邊上。退出草圖。拉伸切除為完全貫穿。

solidworks倒圓角拉伸繪制零件的方法

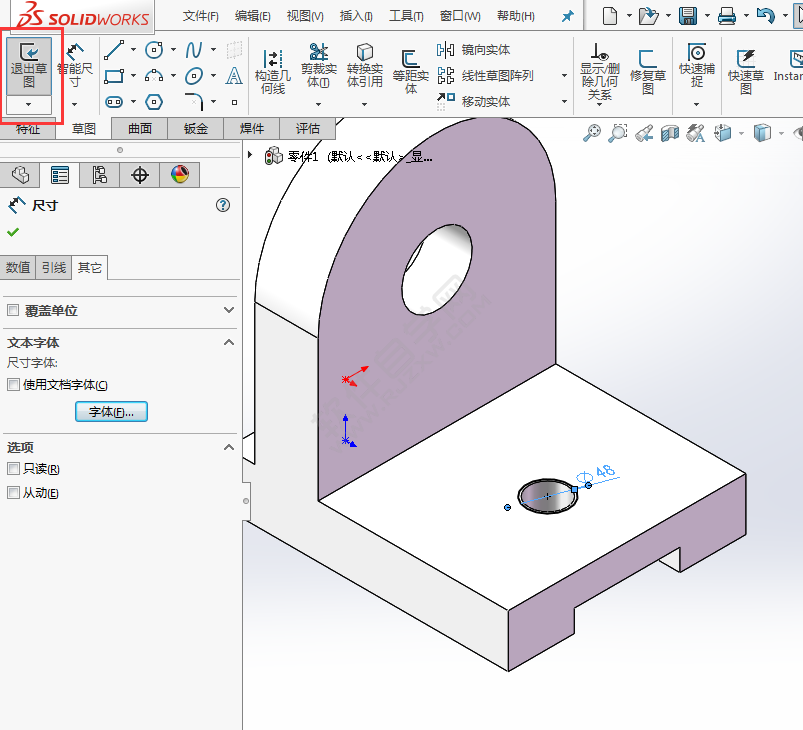

16、還是一樣繪制一個48直徑的圓,退出草圖。

solidworks倒圓角拉伸繪制零件的方法

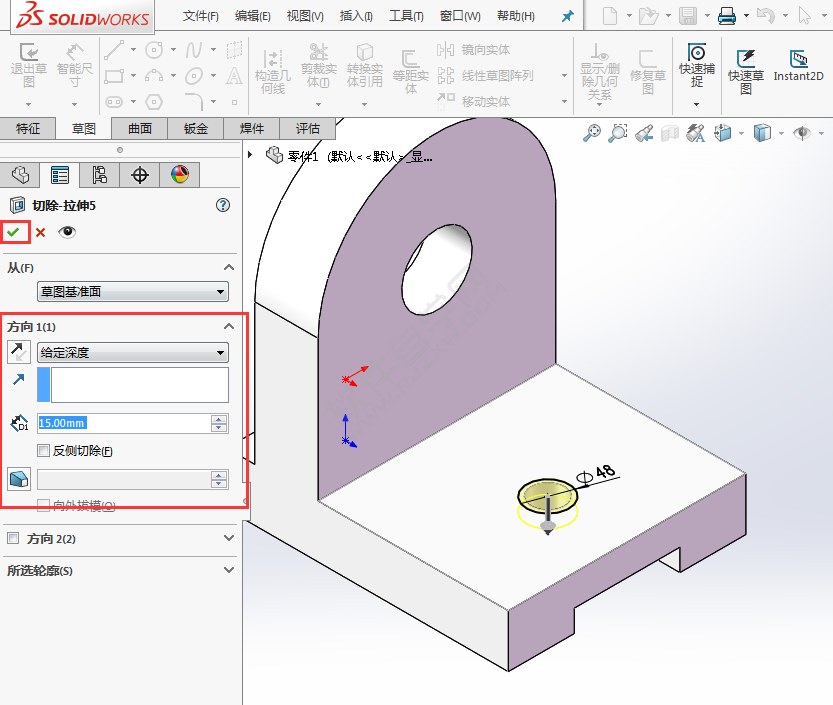

17、切除拉伸設置15mm,點擊確定。

solidworks倒圓角拉伸繪制零件的方法

18、外觀設置黃色,旋轉看看一下效果。

solidworks倒圓角拉伸繪制零件的方法

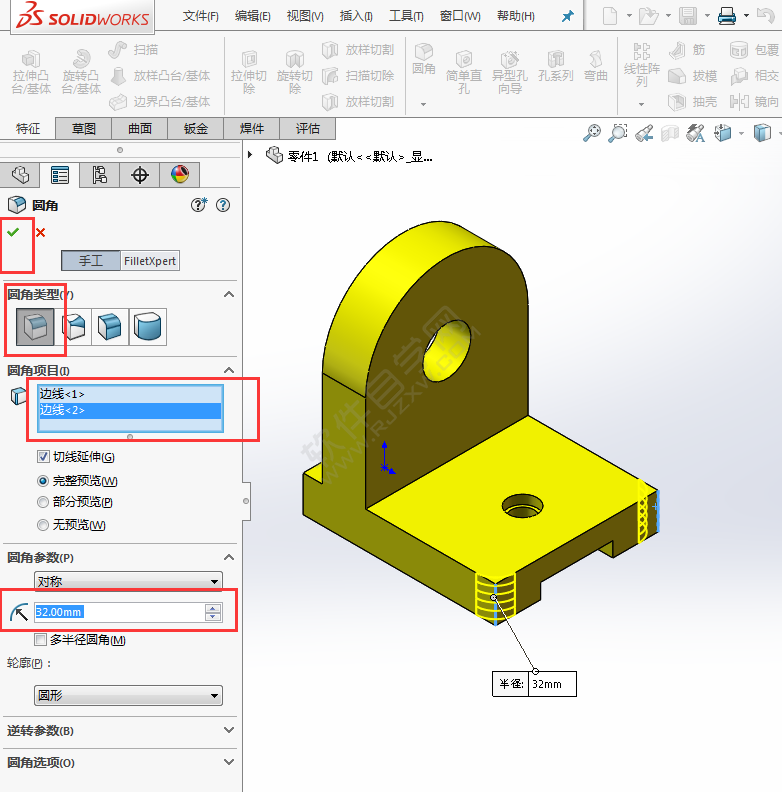

19、最后倒圓角32mm,選擇兩條邊線,效果如下:

solidworks倒圓角拉伸繪制零件的方法

20、這樣零件就創建好了。

solidworks倒圓角拉伸繪制零件的方法以上就是solidworks倒圓角拉伸繪制零件的方法,希望大家喜歡,請繼續關注好吧啦網。
