下面給大家介紹的是solidworks實體建模新手用拉伸、倒圓角完成，喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks教程。

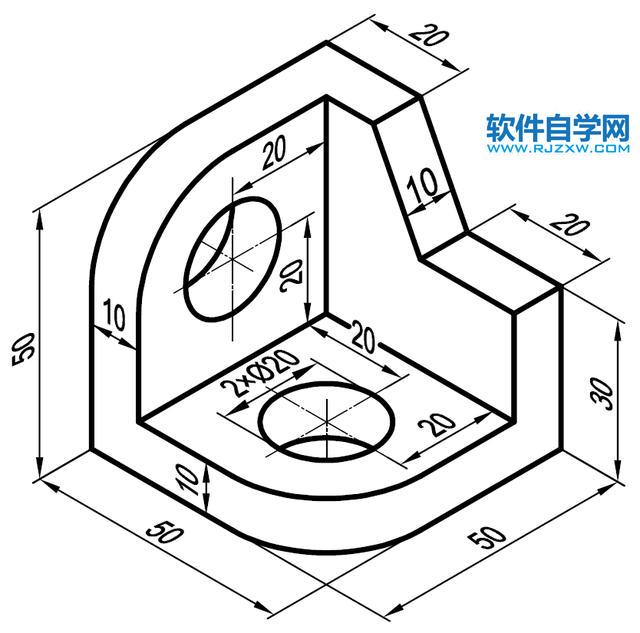

效果圖尺寸如下：

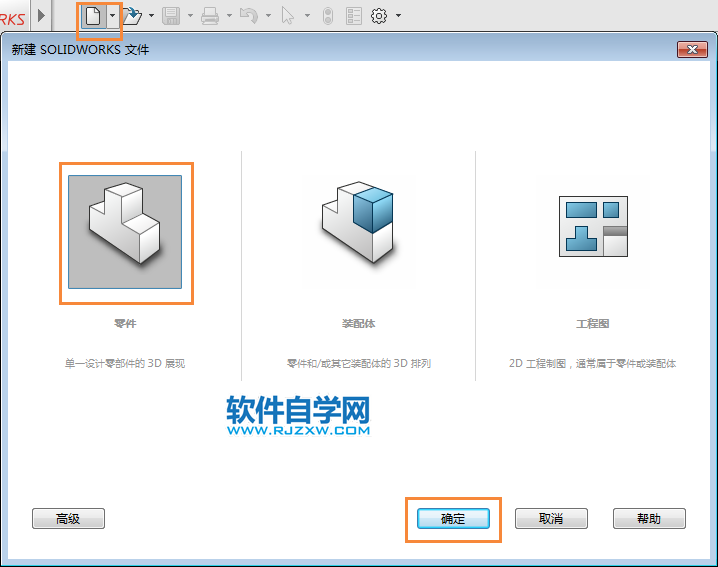

1、打開solidworks2016，點擊新建，點擊零件--點擊確定。

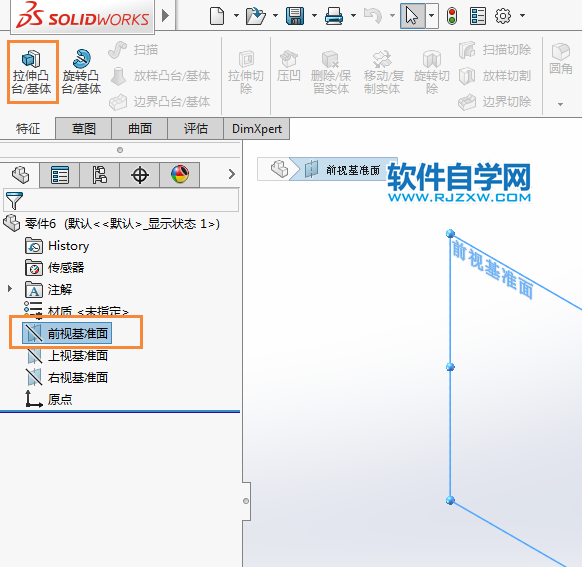

2、點擊前視基準面，點擊特征--拉伸凸臺/基體。效果如下：

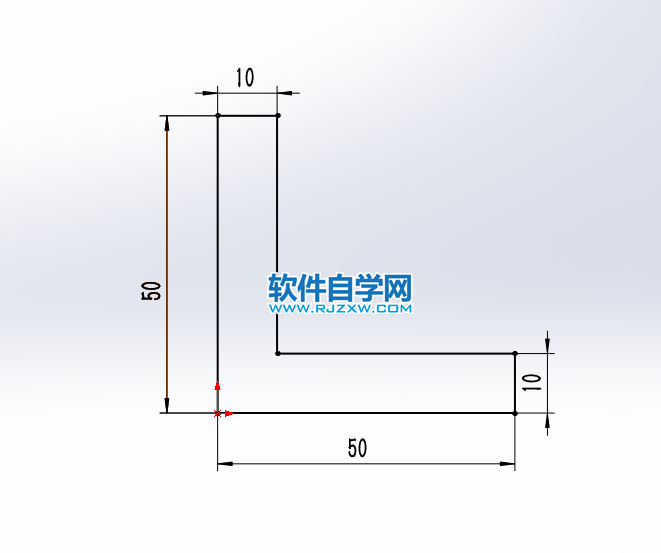

3、繪制下面的草圖出來，效果如下：

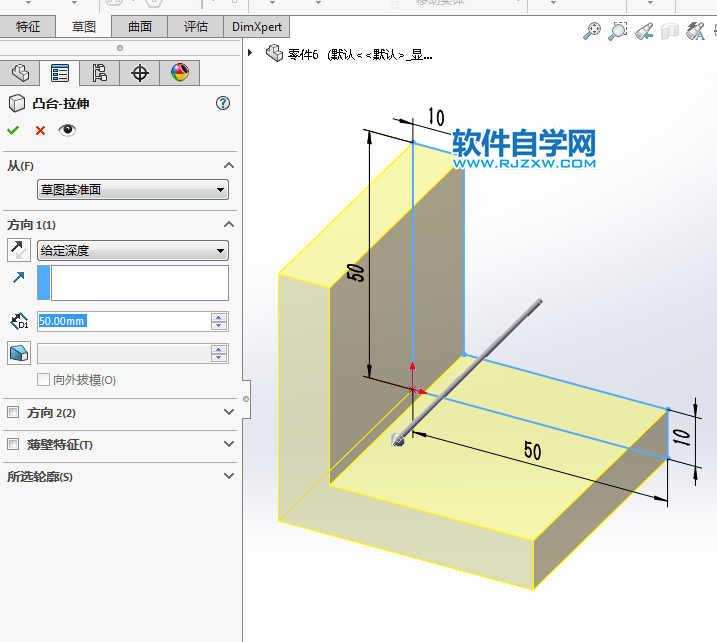

4、然后退出草圖，轉入凸臺--拉伸設置。方向給定深度，厚度為50mm。

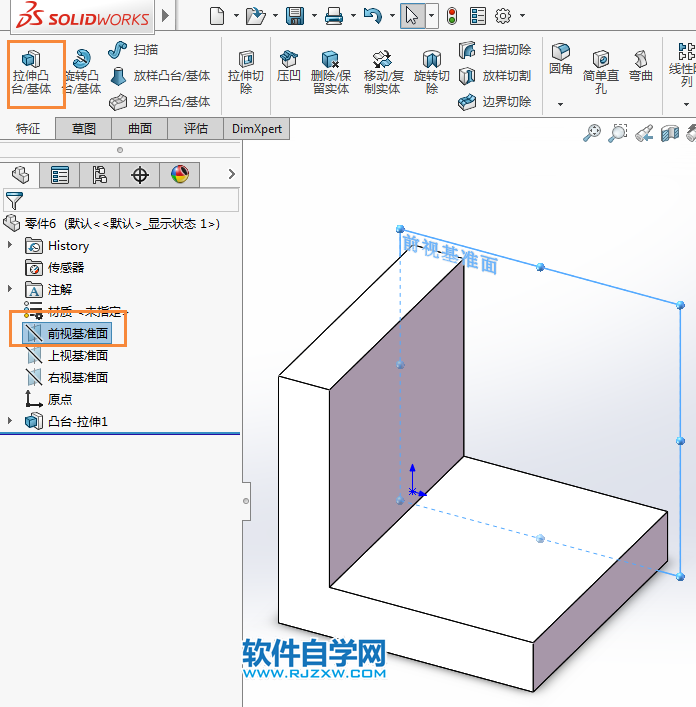

5、點擊前視基準面，點擊特征--拉伸凸臺/基體。

6、繪制下面的草圖出來，效果如下：

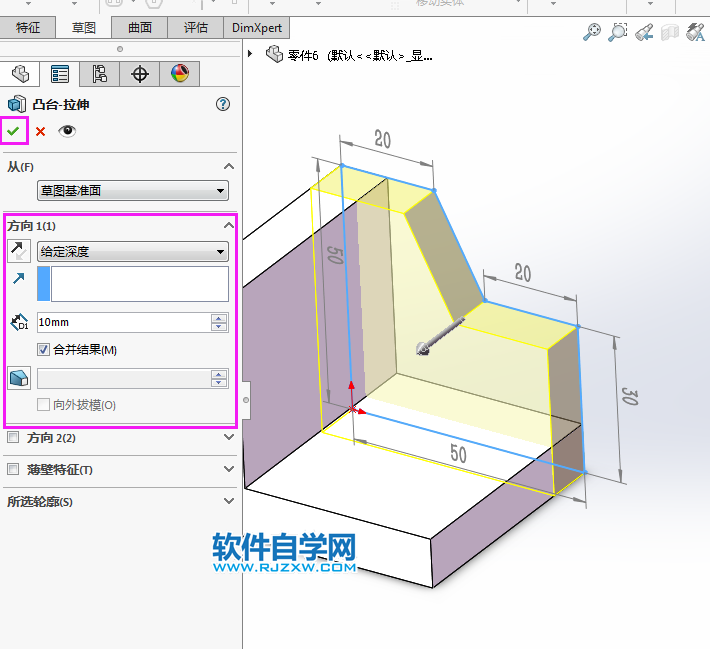

7、退出繪制好的草圖，設置方向?yàn)榻o定深度，厚度為10mm。

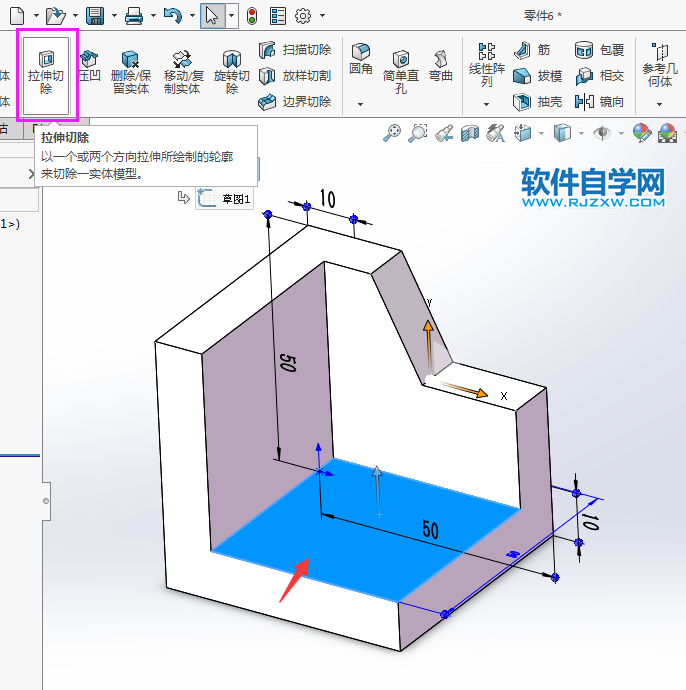

8、然后點擊實體面，點擊特征--拉伸切除。效果如下：

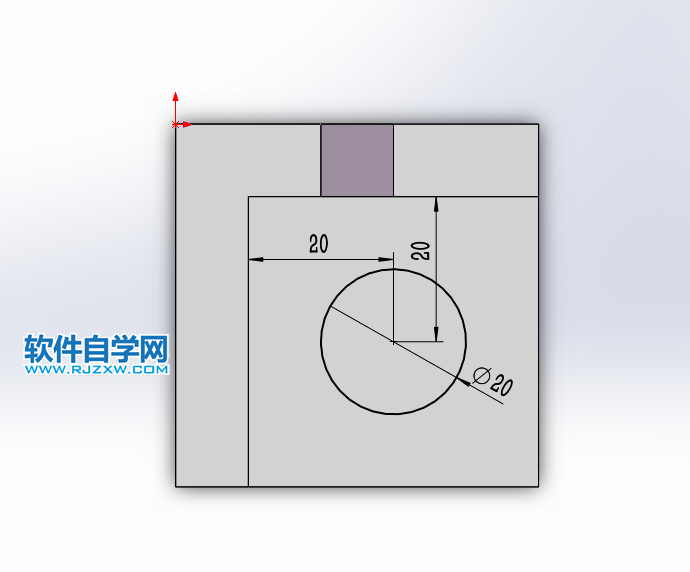

9、按ctrl+5，繪制一個直徑20的圓，標注好尺寸，效果如下：

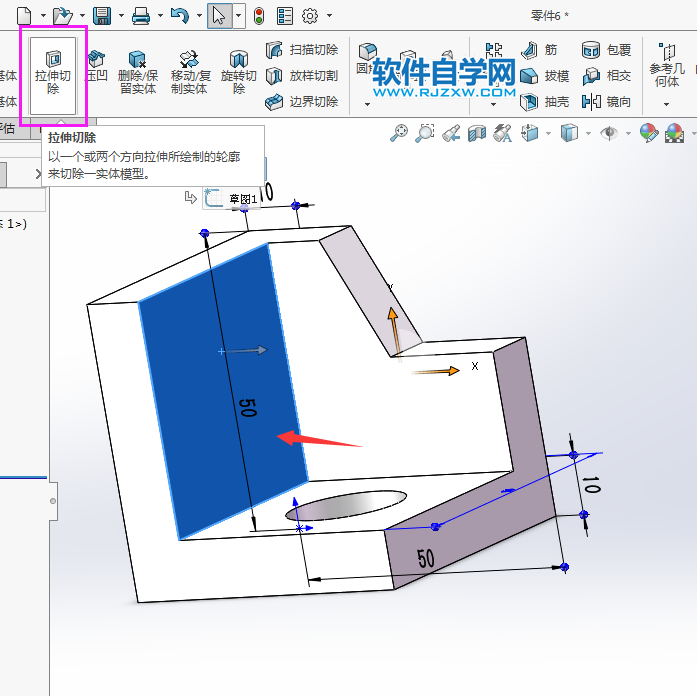

10、同樣的方法，點擊實體面，點擊特征--拉伸切除。效果如下：

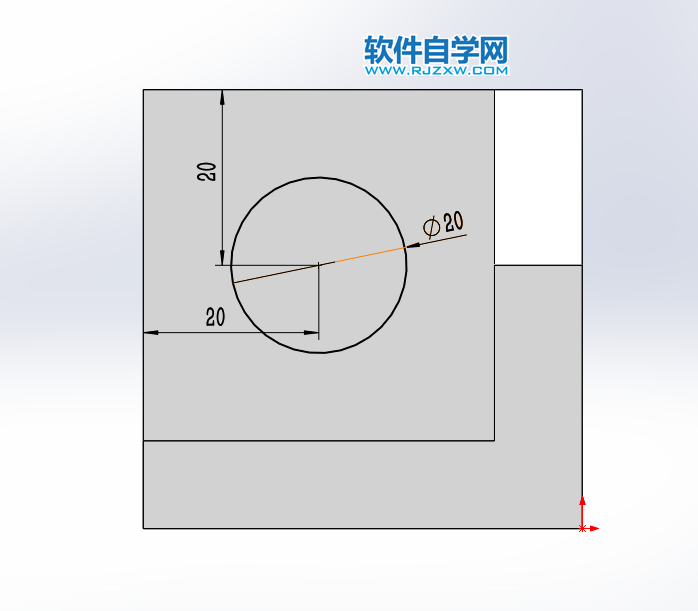

11、繪制下面的草圖出來，效果如下：

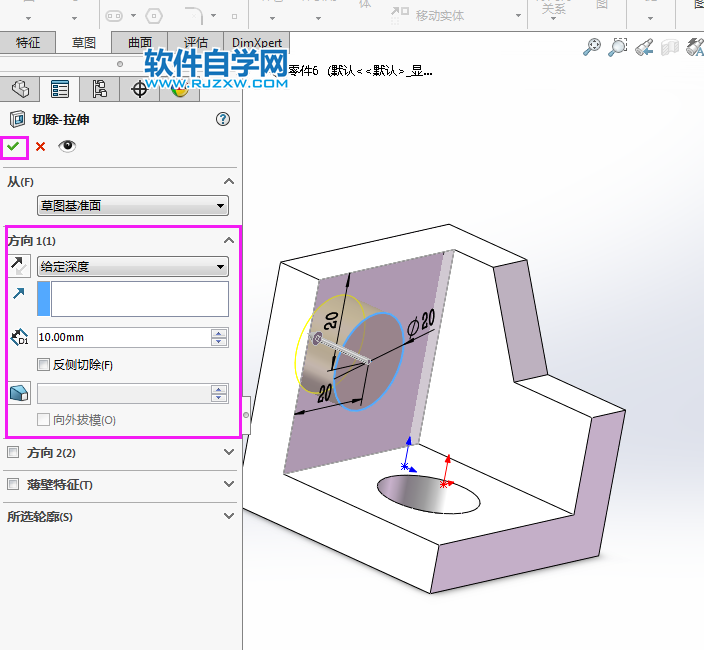

12、然后方向設置，給定深度為10mm，效果如下：

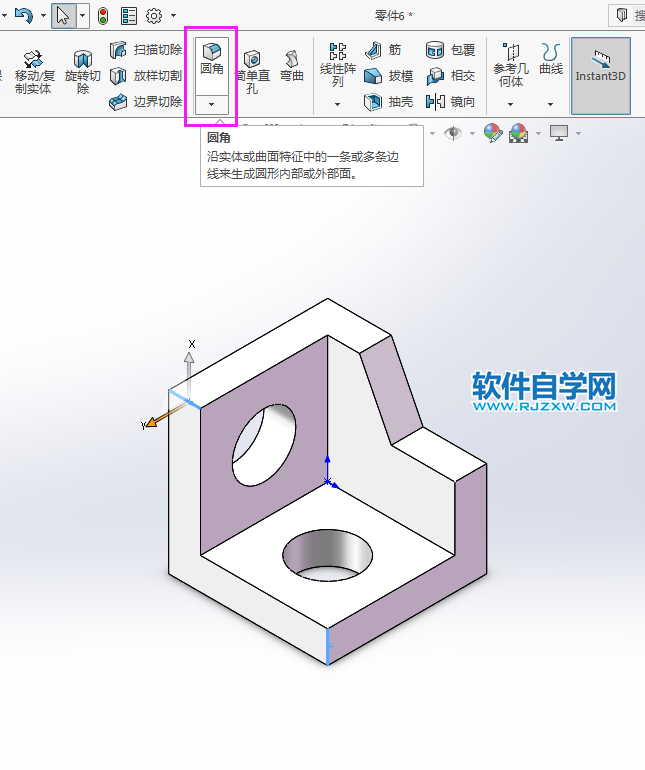

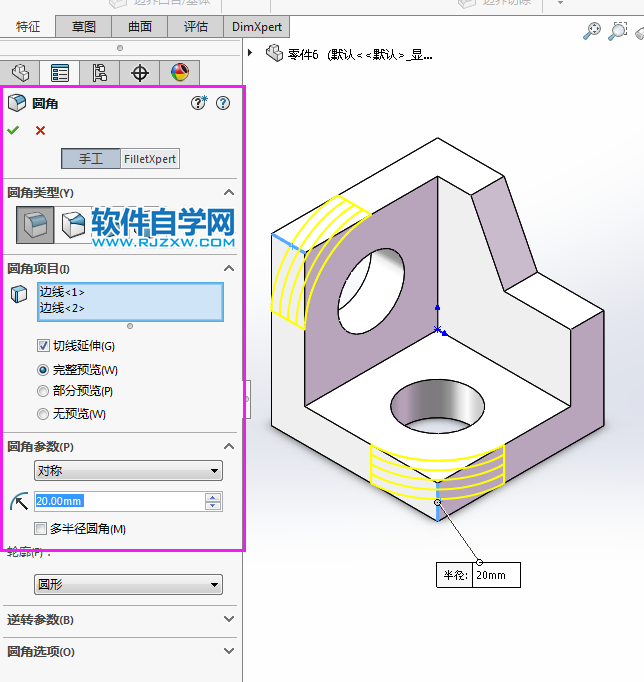

13、按住ctrl不放，選擇邊，點擊倒圓角，

14、設置圓角半徑為20mm。

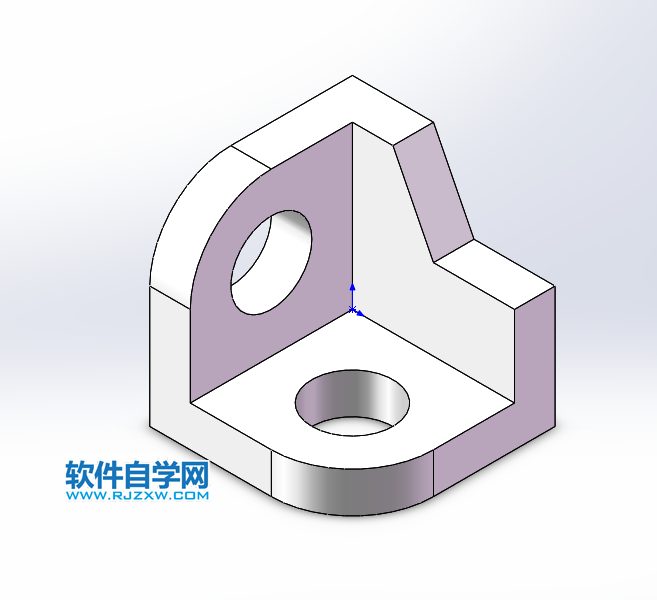

15、效果如下：

以上就是solidworks實體建模新手用拉伸、倒圓角完成，希望大家喜歡，請繼續關注好吧啦網。
